发动机活塞剖视结构三维设计模型

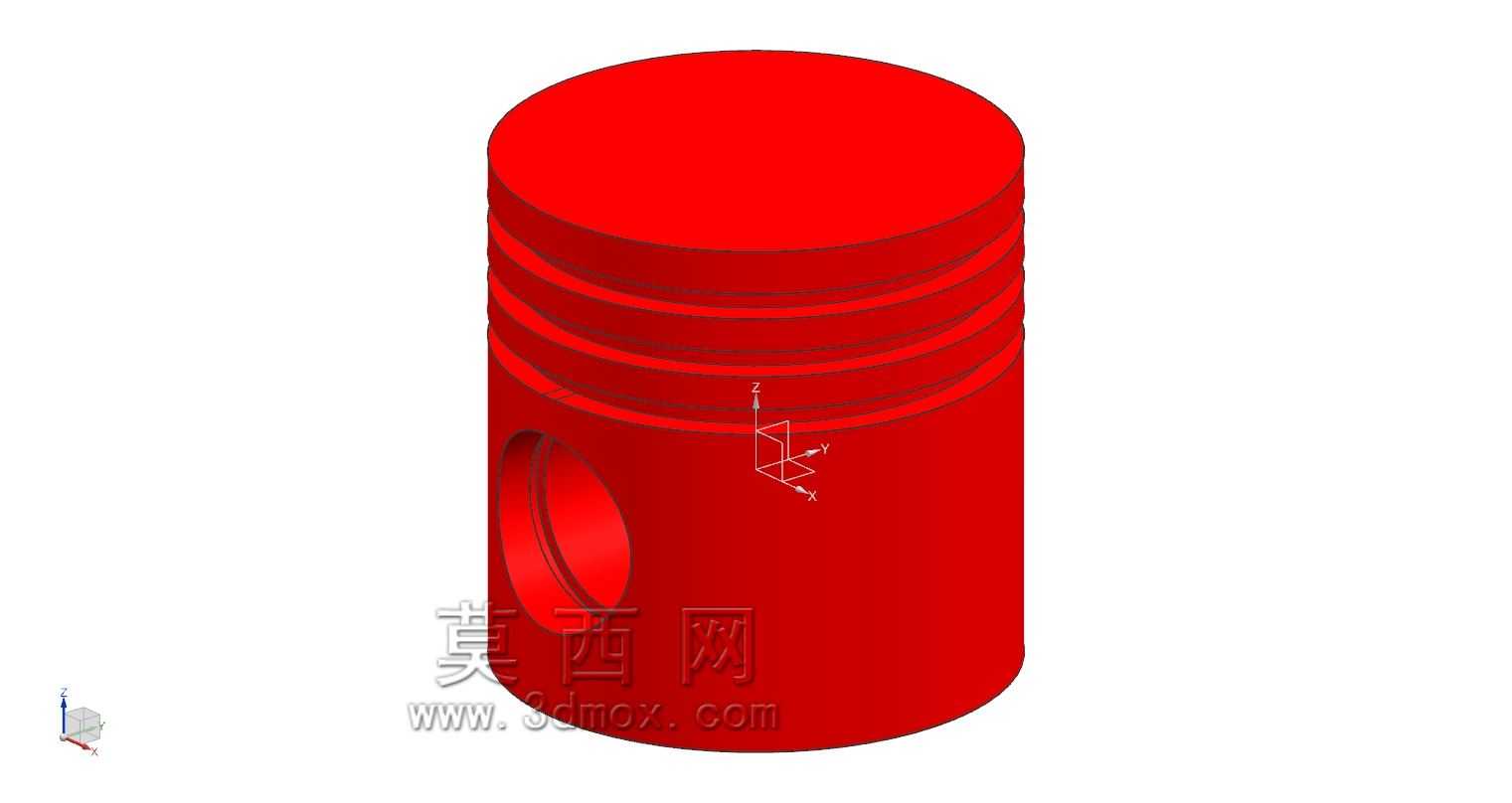

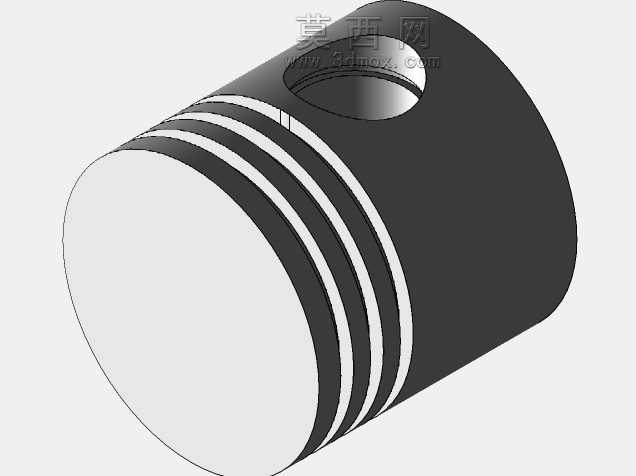

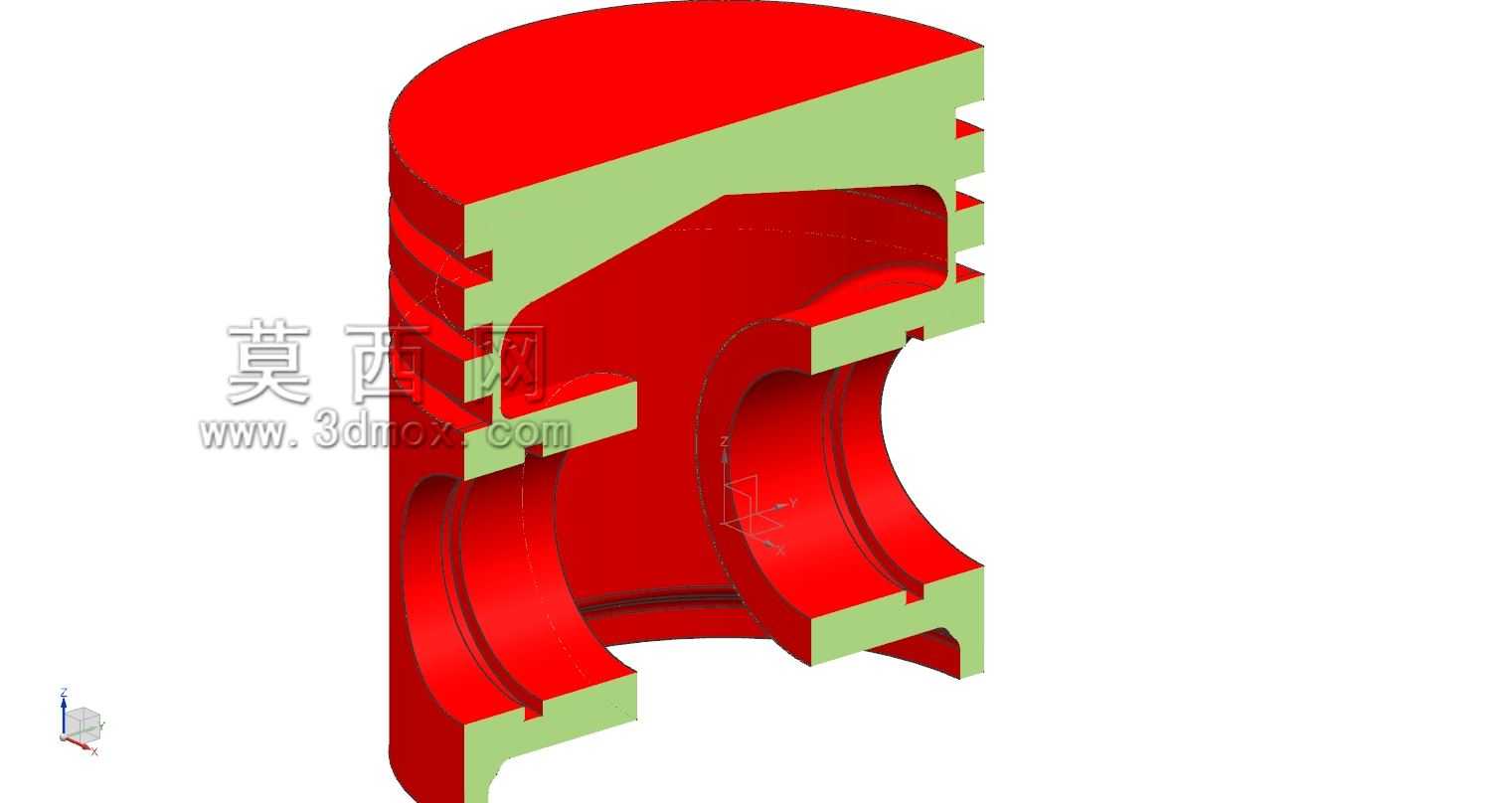

　　在往复式内燃机的动力输出体系里，活塞是直接参与燃烧能量转换的核心运动构件，这套剖视结构的活塞模型，完整还原了实际装机部件的所有结构细节，可直接用于动力总成的装配验证、运动干涉校核以及教学演示场景。从实际工况来看，活塞需要在气缸套内完成高频往复直线运动，顶部直接承受燃烧室爆燃产生的高温高压燃气冲击，将燃气压力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出，整个工作循环里活塞要同时承受机械负荷与热负荷的双重作用，因此结构设计上的每一处细节都对应明确的功能需求。模型采用半剖展示形式，能清晰看到内部的销座结构、环槽布局以及内腔的减重过渡设计，顶部的燃烧室轮廓直接匹配对应排量机型的压缩比要求，不同高度的环槽分别对应气环与油环的安装位置，

　　气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞销座的位置经过偏心设计，能有效缓解活塞在上下止点换向时对气缸壁的敲击噪声，销座内部的加强筋结构在不增加整体重量的前提下提升了销座的承载能力，避免高频冲击下出现销座开裂的失效问题。从安装边界来看，活塞的外径尺寸与对应气缸套的内径保持严格的配合间隙，间隙值既要考虑热态下活塞铝合金材料的膨胀量，避免热胀后出现拉缸故障，也要保证冷态启动时的密封性能，不会出现过大的窜气量。活塞环槽的宽度、深度尺寸与对应活塞环的规格完全匹配，环槽的侧隙、背隙参数都符合内燃机设计的规范要求，能保证活塞环在工作状态下可以正常浮动，

　　实现密封与刮油的功能。活塞内腔的型线设计采用变截面过渡，在保证结构强度的基础上尽可能降低活塞整体重量，减少往复运动的惯性力，降低曲轴连杆机构的动载荷，对于高转速机型来说，活塞重量的控制直接影响整机的振动水平与最高转速上限。在实际装配流程里，活塞需要和连杆、活塞销、活塞环、气缸套、曲轴等部件完成配合，这套模型的所有接口尺寸都和对应组件的安装基准保持一致，导入装配环境后可以直接完成虚拟装配，验证运动过程中活塞裙部和曲轴平衡块是否存在干涉，活塞在上止点时和气门的避让间隙是否符合设计要求，不需要额外做尺寸修正。从结构设计思路来看，活塞裙部的型线采用中凸变椭圆设计，工作状态下裙部受侧压力和热膨胀影响会产生形变，

　　中凸型线能保证裙部和气缸壁的接触面积均匀，避免局部应力集中造成的拉缸或异常磨损，椭圆设计则可以抵消活塞销方向的热膨胀量，保证热态下裙部的圆度符合配合要求。活塞顶部的壁厚经过梯度设计，中心区域厚度稍大以承受燃气冲击，边缘区域逐渐减薄以降低热容量，提升燃烧室的热效率，同时顶部的冷却油腔结构（模型剖视部分可看到对应内腔通道）可以通过机油喷射带走顶部的热量，控制活塞的整体工作温度，避免高温下材料强度下降。对于从事内燃机设计、动力总成匹配的工程人员来说，这类剖视结构的活塞模型可以直观展示内部的结构逻辑，帮助理解活塞各部分结构对应的功能作用，在做新机型开发时，可以参考这套成熟的结构布局，结合具体的排量、功率、转速参数调整活塞的尺寸、环槽数量、销座位置以及内腔结构，缩短开发周期，减少设计验证阶段的试错成本。在教学场景中，半剖的展示形式可以让学习者清晰看到活塞内部的构造，理解活塞销的传力路径、活塞环的密封原理以及活塞和周边部件的配合关系，比二维图纸的展示效果更直观，能快速建立对往复式内燃机核心运动部件的结构认知。
