三通式正交轴系支撑轴承座结构设计

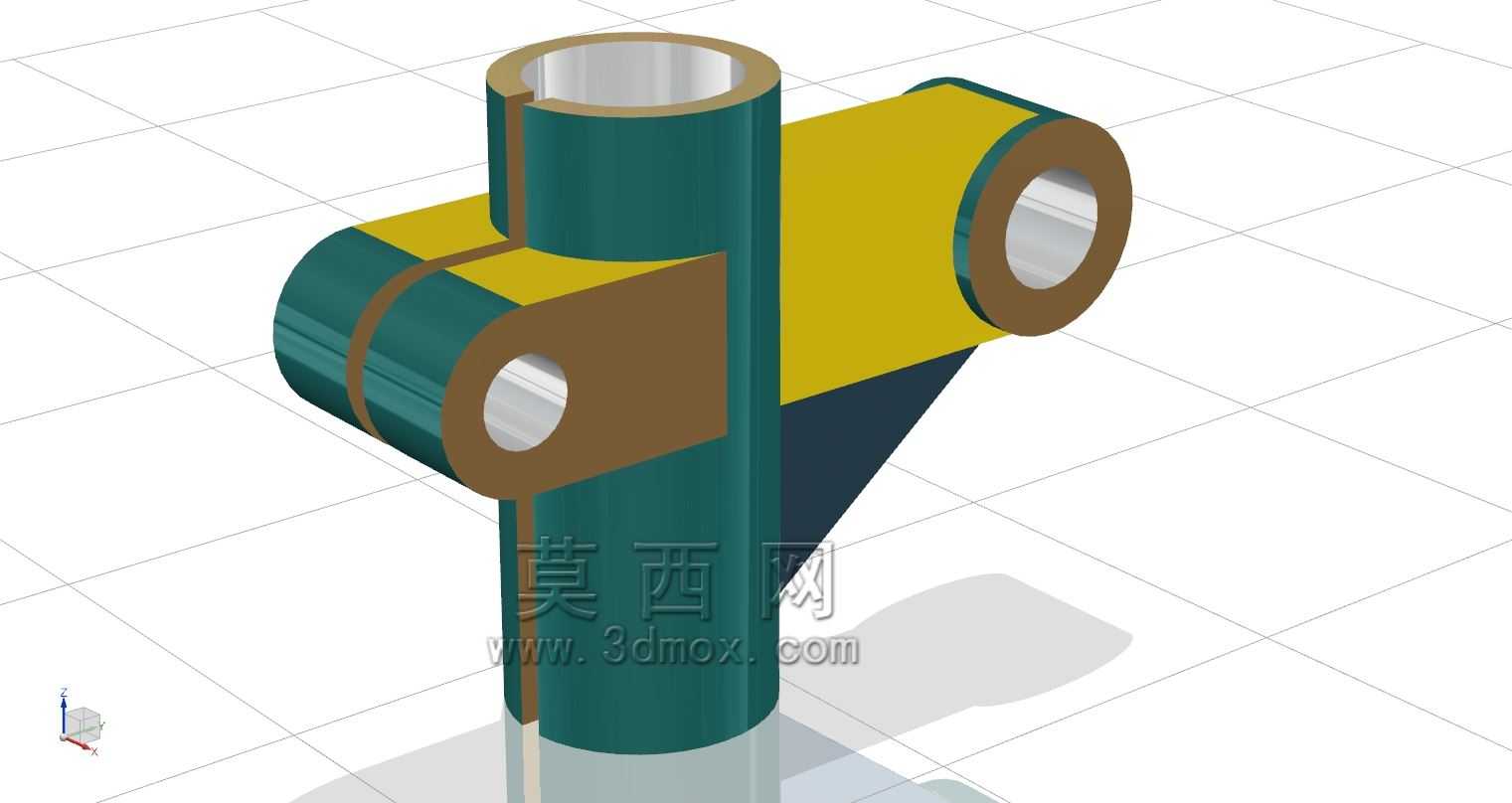

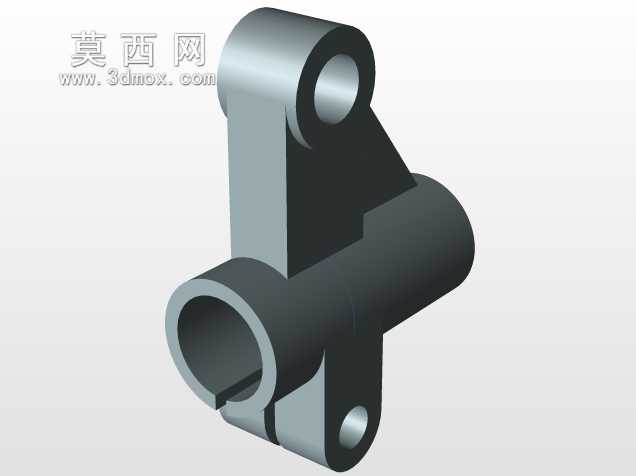

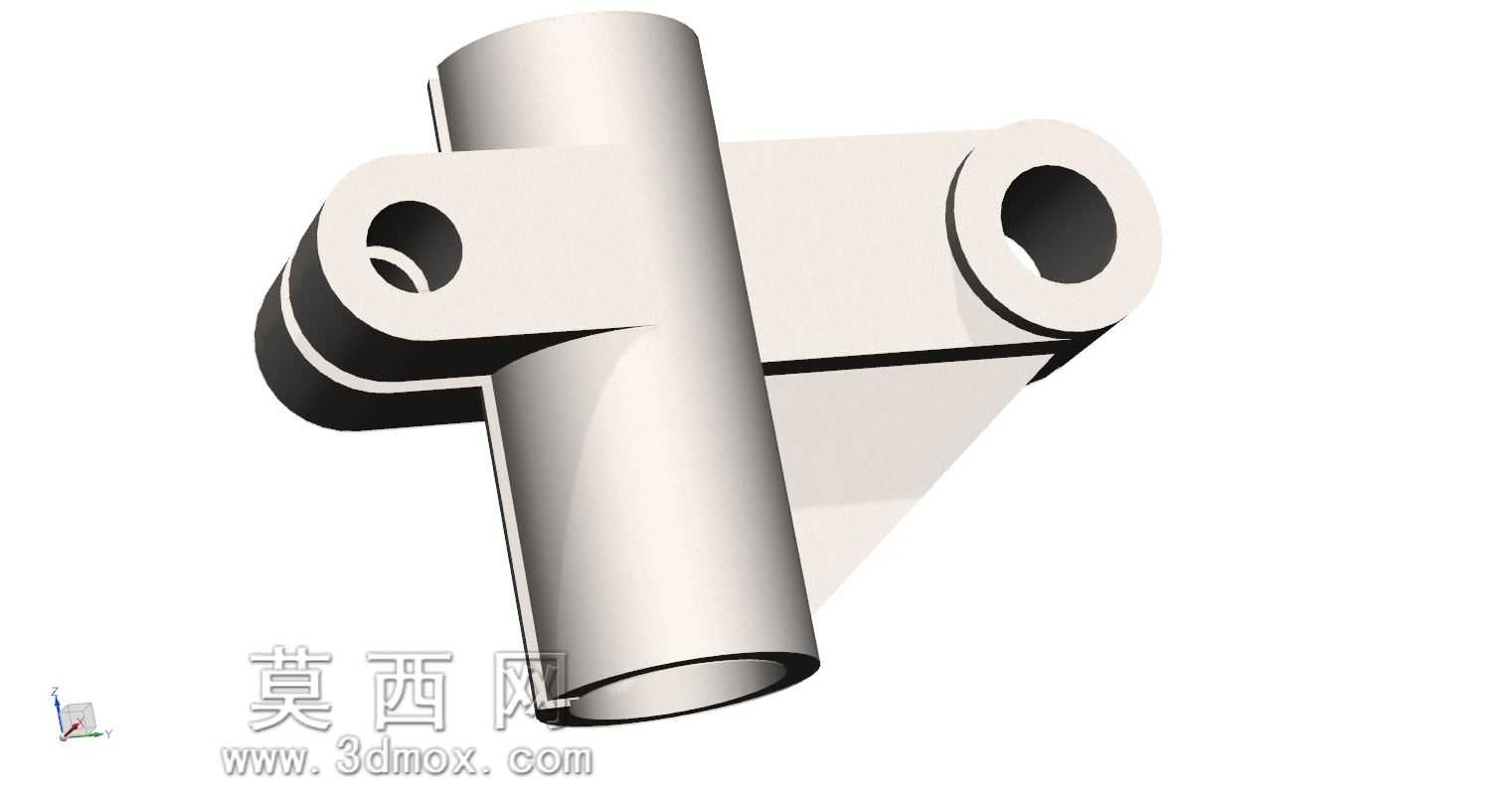

　　在多轴联动的传动布局中，这类正交三通结构的轴承座往往承担着核心的轴系定位作用，常见于小型动力传输单元、专用工装的转角传动位、轻工设备的分动模块中，区别于常规单孔剖分或整体式轴承座，该结构将三个相互垂直的轴孔集成在同一本体上，省去了多个独立轴承座拼接时的校准工序，也避免了拼接安装带来的累积位置误差。从实际使用场景来看，这类轴承座多用于需要在垂直、水平两个正交方向同时输出动力的小型传动节点，比如包装设备的分料转轴支撑、小型木工机械的转角传力位、自动化线体的转向驱动单元安装位，三个轴孔分别对应三个方向的转轴安装，每个轴孔内可适配对应规格的滚动轴承或滑动轴套，轴孔端面预留的贴合面可用于安装轴承端盖，实现轴承外圈的轴向定位，防止转轴运转过程中出现窜动。

　　设计这类集成式轴承座时，首先要考虑的是三个轴系的空间位置精度，三个轴孔的轴线垂直度公差需要控制在0.02mm/100mm以内，否则会造成转轴安装后出现别劲、运转卡滞的问题，长期运行还会加速轴承磨损，缩短传动件使用寿命。本体的加强筋布局也经过了受力校核，在两个水平轴孔与垂直主筒体的连接位置设置了三角形加强筋，抵消转轴传递扭矩时产生的弯矩，避免安装孔位受载后出现形变。从安装边界来看，垂直方向的主筒体为主要承载基体，安装时可通过筒体下端的法兰面或者外圆柱面与设备机架定位，两个水平伸出的轴座部分外端面与主筒体轴线的距离经过严格控制，不会与周边的传动轮、联轴器等部件产生运动干涉，每个轴孔的内孔尺寸按照标准轴承外径设计，孔壁预留了轴承安装的导入倒角，压装轴承时不会刮伤轴承外圈表面。

　　实际选型应用时，需要先确认三个方向的轴系负载大小，垂直方向的主通孔通常用于安装输入主轴，承受的径向载荷和轴向载荷相对更大，因此该段筒体的壁厚设计比两个水平轴座更厚，刚性更强；两个水平方向的轴孔用于安装输出轴，可根据传动比需求搭配不同规格的齿轮或同步带轮，轴孔外侧的凸台结构可用于安装密封件，防止设备运行过程中粉尘、切削液进入轴承内部，保障润滑脂的清洁度。不同于分体式安装的轴承座，这种一体化结构的轴承座在装配时不需要反复调整三个轴的空间位置，只要将基体与机架定位锁紧，三个轴的相对位置就已经达到设计精度，能大幅减少现场装配的调校时间，也降低了对装配人员技术水平的要求。在建模过程中，所有轴孔的同轴度、端面与轴线的垂直度都做了严格的几何公差约束，安装贴合面的表面粗糙度要求控制在Ra3.2以内，保证轴承安装后贴合紧密，不会出现局部应力集中的问题；筋板与筒体、轴座的连接位置都做了圆角过渡，避免热处理或者受载时出现应力集中导致的开裂问题，整体结构在满足刚性要求的前提下，尽可能去除了非承载区域的多余材料，控制整体重量，降低设备的整体负载。
