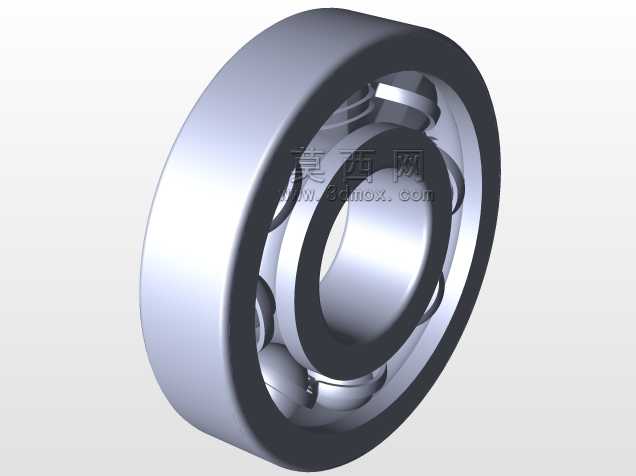

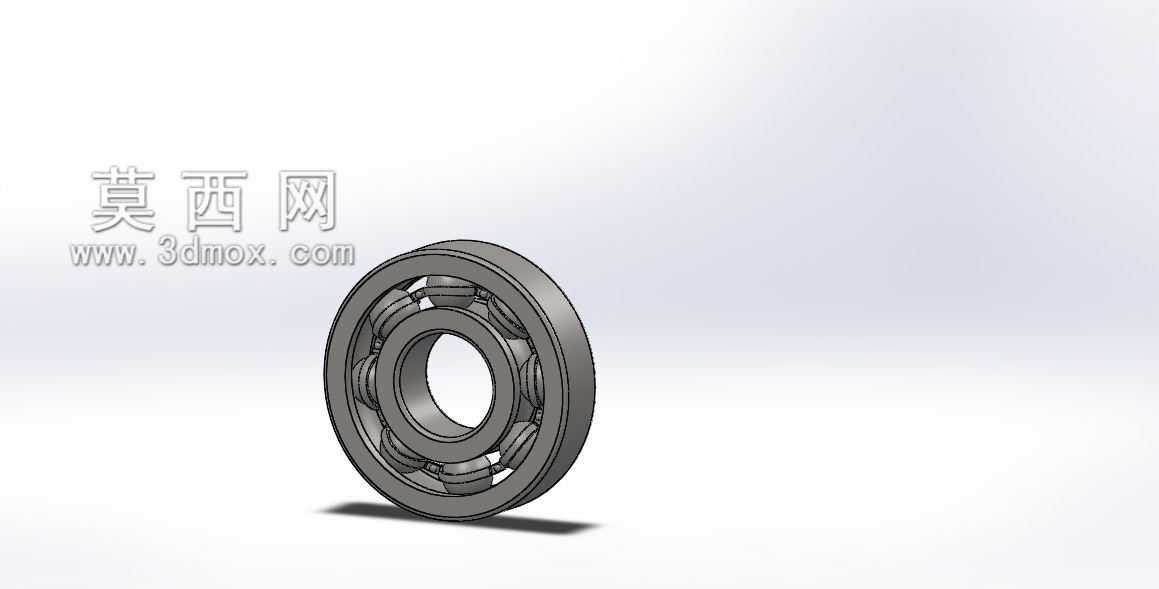

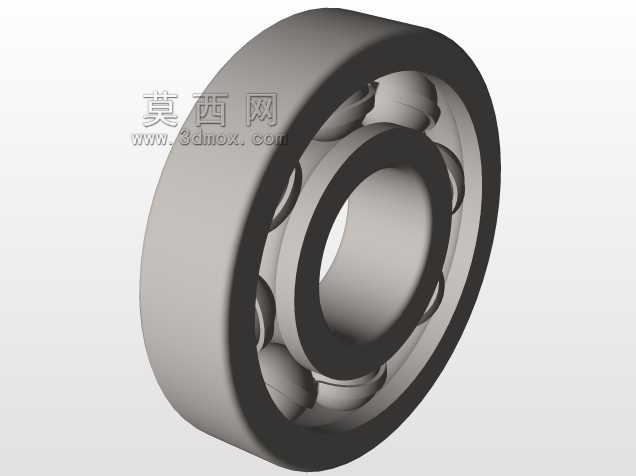

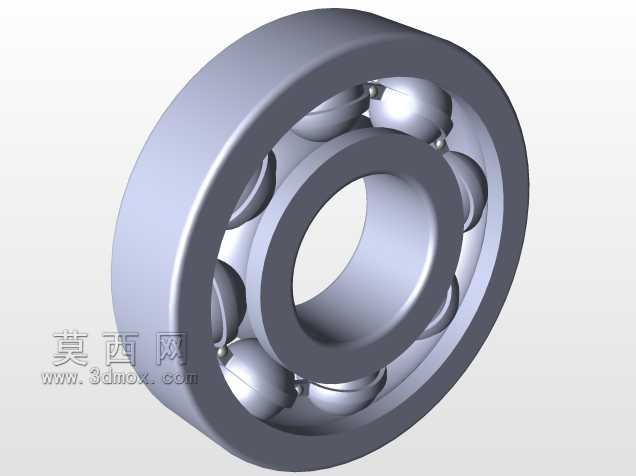

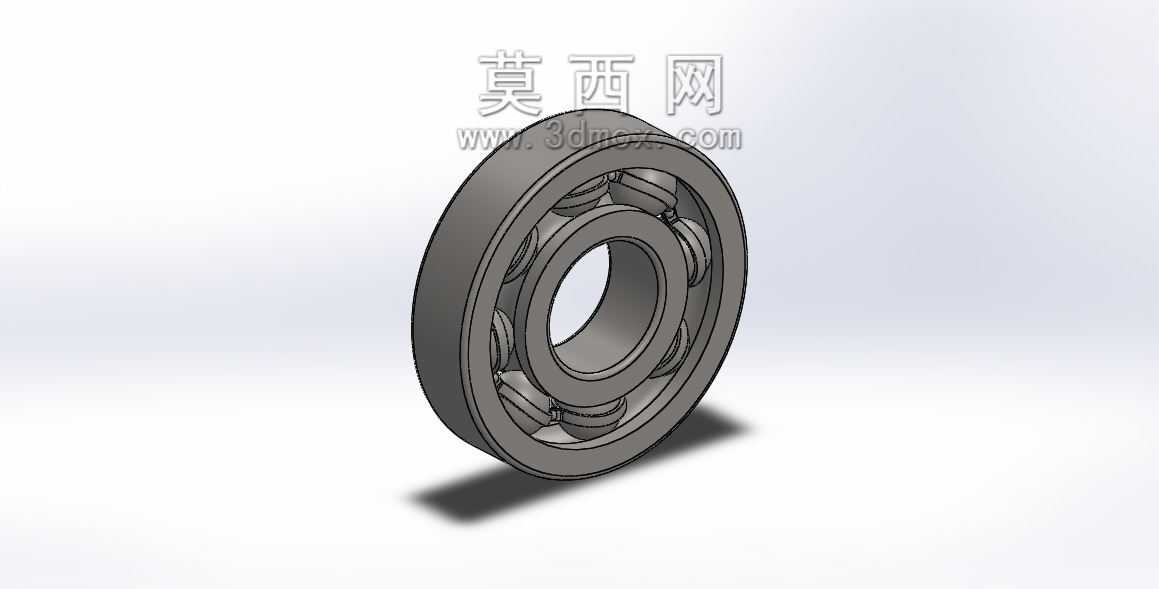

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构中，这类带钢质滚动体的径向支撑部件是应用覆盖范围最广的基础零件，从家用小家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到农用机械、工程机械的旋转铰接点位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向跳动范围，保证轴上安装的齿轮、带轮、叶轮等部件始终保持稳定的运转同轴度。

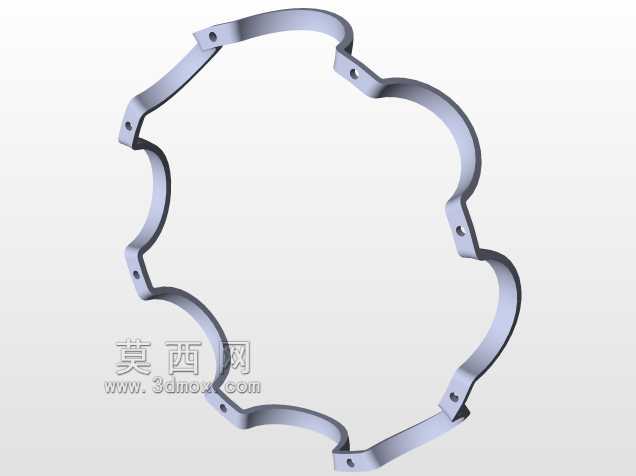

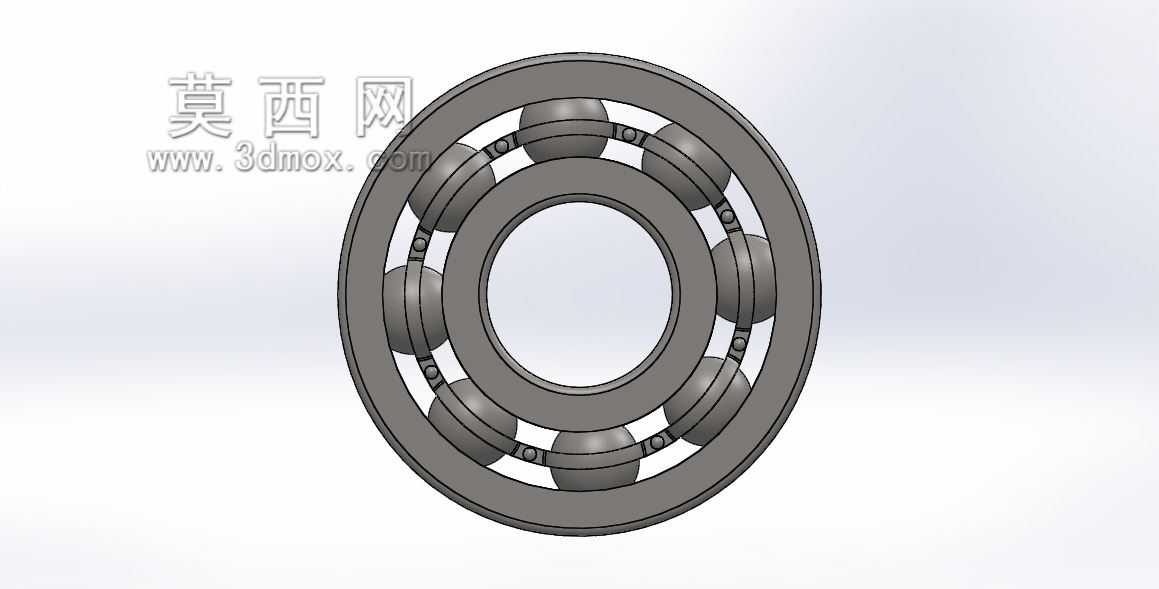

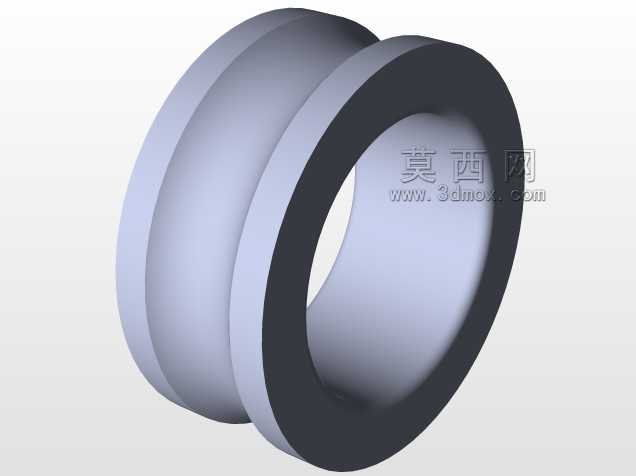

　　从结构设计逻辑来看，整个部件由内圈、外圈、球形滚动体、保持架四个核心部分组成，内圈通常与轴颈采用过盈配合随轴同步转动，外圈则与安装座的轴承孔采用过渡或间隙配合起到固定支撑作用，分布在内外圈滚道之间的球形滚动体是承担径向载荷的核心载体，保持架的作用是将所有滚动体均匀分隔开，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内顺畅循环滚动。设计过程中需要先根据目标承载场景确定额定动载荷、额定静载荷参数，以此反推滚动体的直径、数量以及滚道的曲率半径，滚道的曲率通常略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既能够承受纯径向载荷，也可以在一定范围内承受双向的轴向载荷，适配轴系运转过程中出现的少量轴向窜动工况。

　　安装边界方面，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，设计时需要严格控制轴肩与挡肩的高度，避免高度过高超过轴承内圈、外圈的倒角尺寸，导致轴承安装无法到位，同时也要保证定位面有足够的接触面积，避免轴系受载时定位面出现压溃变形。轴承的宽度尺寸、内外径公差需要与配合的轴、安装孔严格匹配，针对不同的运转转速、工作温度场景，还要对应选择合适的配合公差等级：高速轻载场景下可适当减小配合过盈量，避免轴承内圈受热膨胀后径向游隙过小出现卡滞；重载低速场景下则需要适当增大配合过盈量，避免配合面在冲击载荷下出现相对滑动磨损滚道表面。

　　日常选型与结构校核过程中，还要根据实际工况计算轴承的额定寿命，结合润滑方式确定密封结构形式，油脂润滑的场景通常会在轴承两侧加装防尘盖或者密封圈，避免外界粉尘、水汽进入滚道内部破坏润滑脂性能，同时防止润滑脂泄漏污染周边的传动部件。建模过程中需要重点保证滚道的曲面连续性，滚动体与滚道的装配间隙要符合实际游隙要求，保持架的兜孔间隙需要预留足够的滚动体活动空间，避免模型装配时出现干涉，同时还原真实零件的倒角、退刀槽等工艺细节，保证模型可以直接用于后续的装配干涉检查、工程图导出以及有限元受力分析工作。
