高速小型涡轮叶轮结构设计

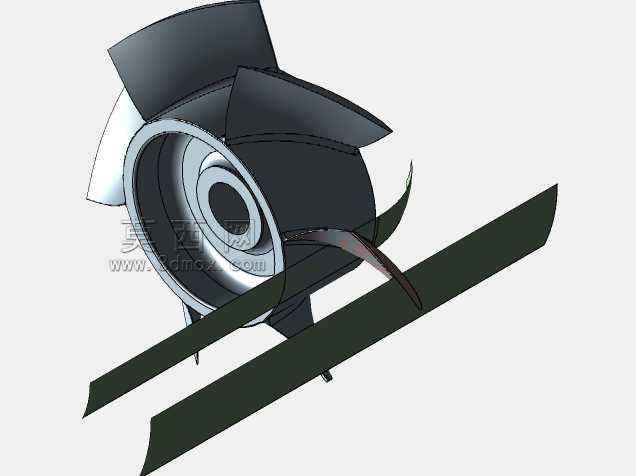

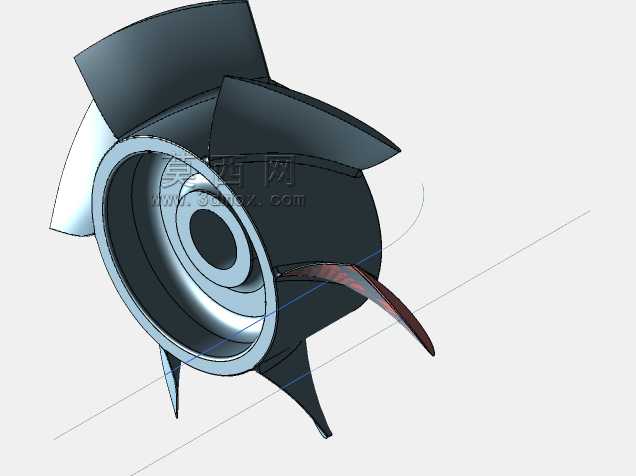

　　在井下随钻测量工具的动力段设计中，涡轮叶轮是核心的能量转换部件，这类小直径高转速的涡轮结构，直接决定了井下发电机的输出功率与工作稳定性，毕竟井下作业空间狭窄，钻具内部的通径限制了动力部件的最大外径，同时钻井液的高流速、含固相颗粒的工况，也对叶轮的结构强度、水力效率提出了严苛要求。这款叶轮的设计首先围绕安装边界展开，护罩直径控制在70mm，刚好适配常规小尺寸钻具的内部流道空间，安装时叶轮通过中心的定位孔与传动轴配合，端面靠轴肩定位，周向采用平键传递扭矩，不需要额外设计复杂的连接结构，方便现场快速拆装更换。从功能特性来看，这款叶轮针对24000rpm的高转速工况做了专项优化，叶片采用空间扭曲翼型，在110l/s的体积流量下，能够最大化将流体的动能转化为旋转机械能，叶片前缘做了小圆角钝化处理，避免高速流体夹杂的固相颗粒冲蚀叶片 leading edge，同时叶片与轮毂、护罩的连接位置采用大圆角过渡，降低应力集中系数，避免高转速下的离心力导致连接位置出现疲劳裂纹。设计思路上没有盲目追求叶片数量，而是通过流场仿真反复调整叶片的安装角与弦长，在保证水力效率的同时控制叶片的轴向长度，缩短整个涡轮节的轴向尺寸，给钻具内部的其他测量、控制模块留出更多安装空间，毕竟井下钻具的每一寸轴向长度都十分宝贵，过长的动力段会挤压其他功能模块的布置空间，甚至影响钻具的整体通过性。实际应用场景中，这类叶轮除了用于MWD交流发电机的动力端，还可适配小型高速涡轮泵、

　　微型涡轮喷气发动机的压气机端，只要是小通径、高转速、需要流体驱动旋转的工况，都可以基于这个结构做参数化调整。叶轮的护罩采用一体化设计，和叶片、轮毂整体加工成型，不存在拼接焊缝，既减少了流道内的流动阻力，也避免了焊缝位置在高速旋转、流体冲蚀下出现开裂失效的问题，流道表面的粗糙度控制在Ra1.6以下，降低流体的沿程损失，提升整体能量转换效率。在做结构校核的时候，重点考虑了离心载荷与流体压力载荷的耦合作用，高转速下叶片自身的离心力会在叶根位置产生较大的拉应力，同时流体作用在叶片压力面的载荷会带来附加的弯曲应力，设计时通过加厚叶根位置的截面厚度，调整叶片的重心位置，让离心力产生的弯矩抵消一部分流体载荷带来的弯矩，降低叶根位置的合成应力水平，

　　保证在额定转速下有足够的安全系数。另外叶轮的进出口流道做了顺滑过渡，入口处的轮毂做了锥面引导，让进入叶轮流道的流体不会产生突然的通流面积变化，减少入口处的涡流损失，出口处的叶片尾缘做了削薄处理，降低尾迹涡流的强度，减少流动损失的同时也降低了流体诱导振动的幅值，避免高转速下叶轮和传动轴产生共振。安装边界上，中心定位孔的公差采用H7级精度，和轴的配合为间隙配合，方便装配的同时保证同轴度，避免高转速下因为偏心产生过大的不平衡量，叶轮做动平衡的时候，去重位置选在轮毂的端面，不会破坏叶片的型面与流道结构，保证平衡后的叶轮在最高工作转速下振动值控制在允许范围内。这类小尺寸高速涡轮的设计，往往需要在尺寸限制、效率、强度三者之间找平衡，

　　不能单纯追求某一个指标而忽略其他约束，比如如果为了提升效率增加叶片数量，会导致叶轮流道变窄，容易被钻井液里的固相颗粒堵塞，同时叶片数量增加也会提升整体的转动惯量，影响叶轮的动态响应速度，而如果叶片数量过少，又会导致单个叶片的载荷过大，叶根应力超标，同时流道内的二次流损失增加，降低整体效率。这款叶轮的叶片数选择就是经过多轮仿真验证后的结果，既保证了足够的通流能力，不容易被颗粒堵塞，又把叶根的应力控制在材料允许的范围内，同时兼顾了水力效率要求。在材料选择上，这类叶轮一般采用高强度不锈钢整体铣削加工，表面做硬化处理提升抗冲蚀能力，能够适应井下含砂流体的长期冲蚀磨损，不需要额外做表面涂层，降低加工成本的同时也避免涂层脱落带来的卡钻风险。实际使用过程中，叶轮的旋转方向和叶片的弯曲方向匹配，流体从轴向进入叶轮，经过扭曲叶片的导流后改变流动方向，将动量传递给叶片带动轴旋转，整个过程没有额外的机械接触，可靠性远高于其他类型的动力转换结构，适合在井下这种无法频繁维护的工况下长期工作。
