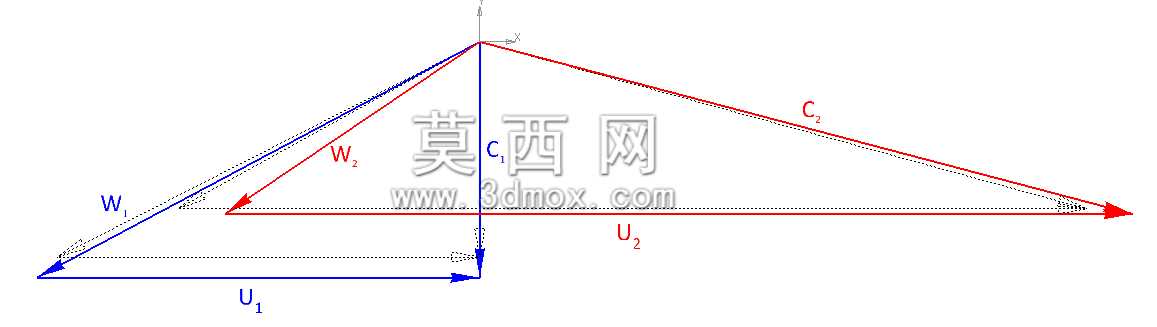

在航空动力、高端工业透平领域,离心式压缩机始终是核心增压单元,尤其适配涡轮轴类动力系统的压缩段需求,这类结构的设计精度直接决定整套动力装置的效率输出与运行稳定性。从实际工程落地的角度看,这类离心压缩机的核心做功部件是三元流叶轮,气流沿轴向进入叶轮通道后,随叶片的型线导向完成90度转向,在离心力的作用下逐级提升压力,最终经扩压器段将动能转化为压力能,为下游燃烧室提供符合参数要求的高压气源。
设计这类结构时,首先要匹配涡轮轴的运行转速边界,叶轮的进出口直径需要和上下游的流道尺寸严格对齐,入口直径的设定要兼顾进气均匀性,避免气流在轮盖侧出现分离涡,叶轮最大直径则直接决定单级压比的上限,叶片扩压器的直径设置要和叶轮出口保持合理的径向间隙,间隙过小会引发叶轮与扩压器的气动干涉,间隙过大则会造成气流在径向段的流动损失陡增,直接拉低整机等熵效率。叶片数量的选取需要平衡气动载荷与结构强度,叶片数过少会导致单叶片载荷过高,叶道内容易出现二次流损失,叶片数过多则会增加气流的摩擦损失,同时提升叶轮的整体重量,给涡轮轴的动平衡调校带来额外负担。

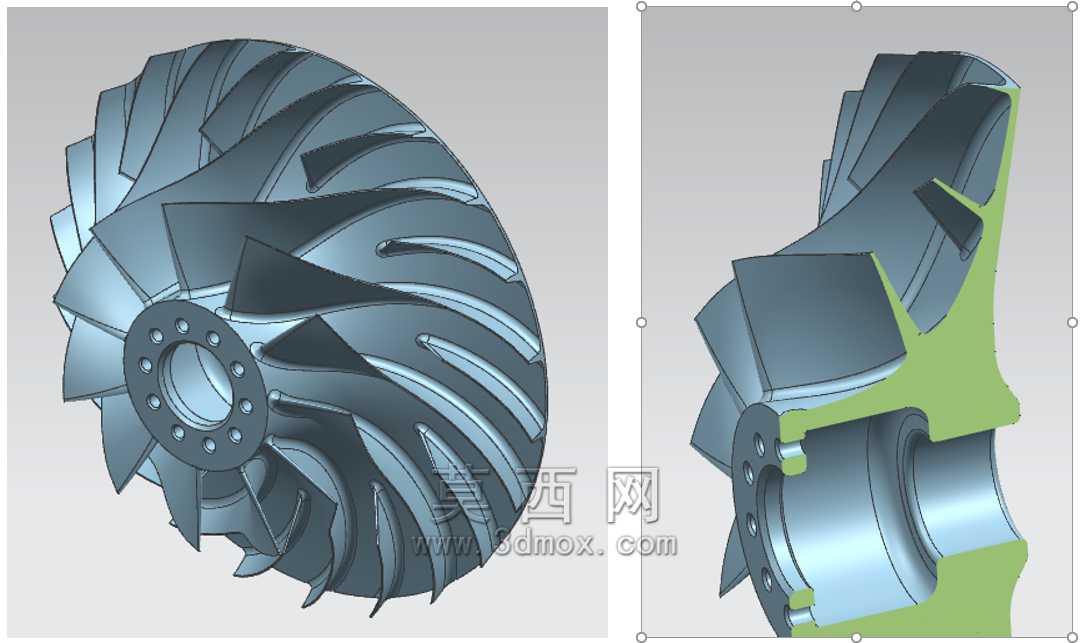

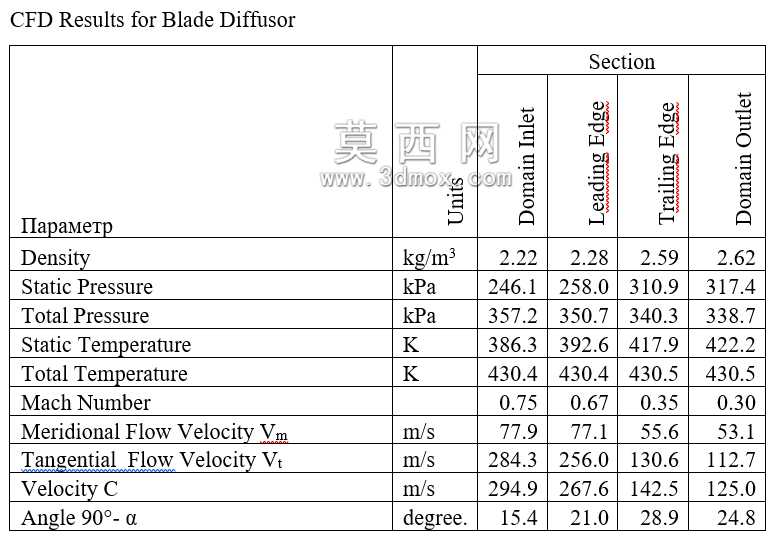

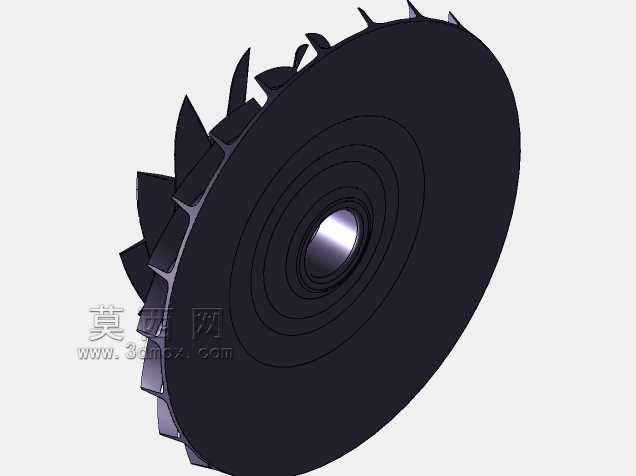

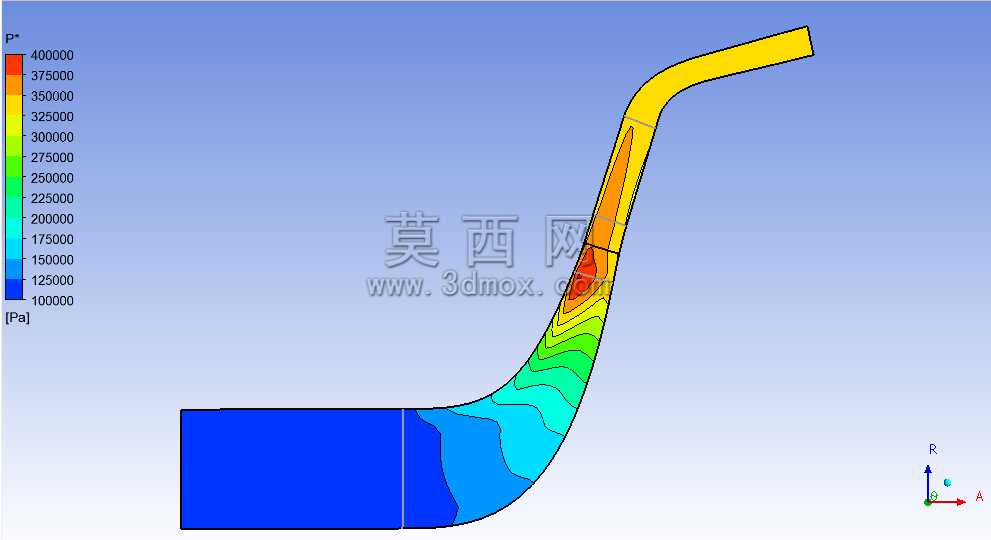

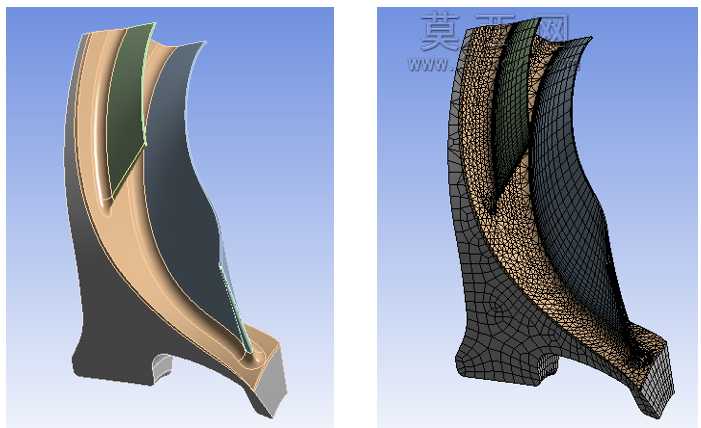

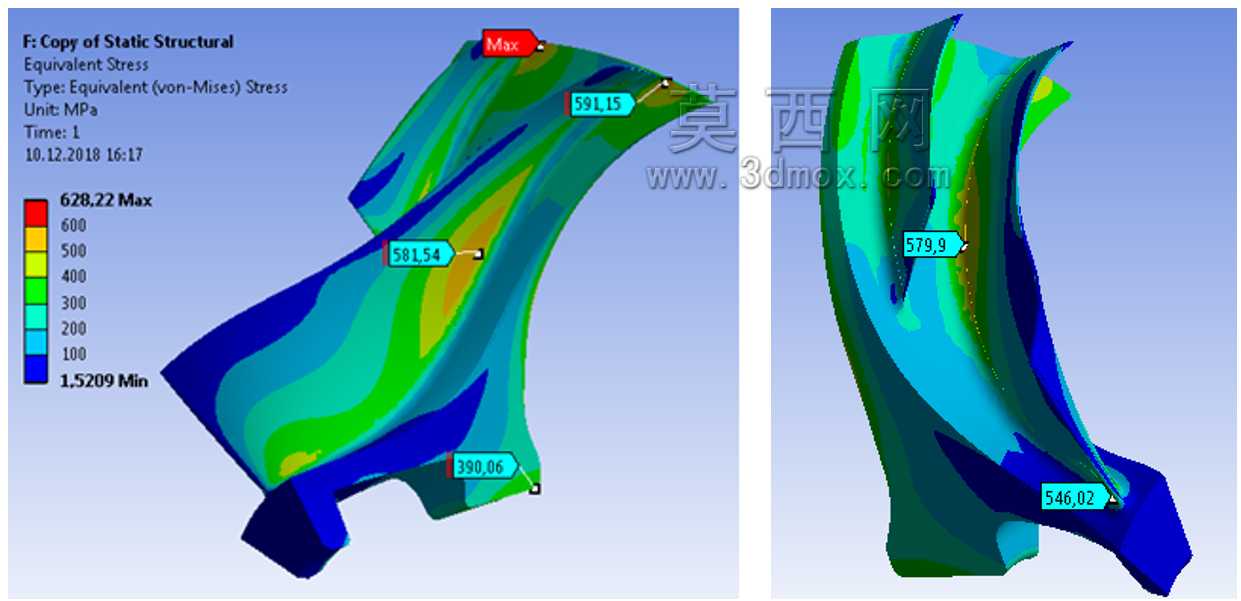

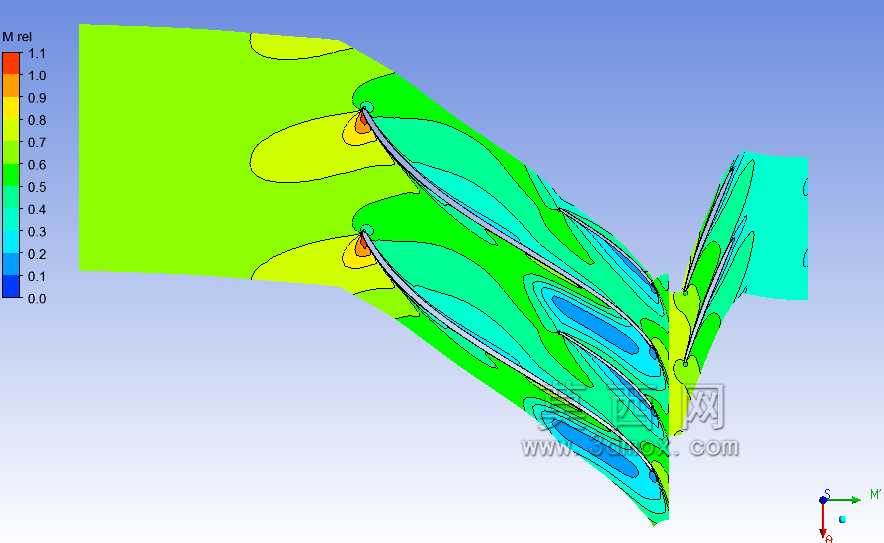

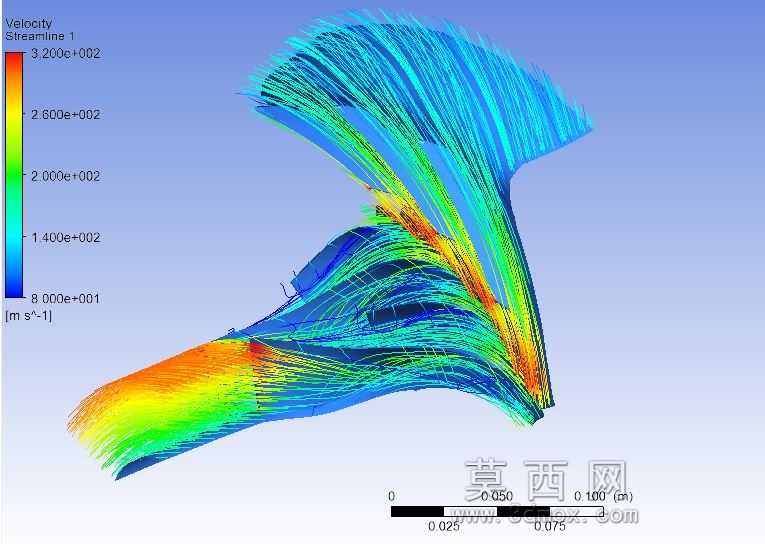

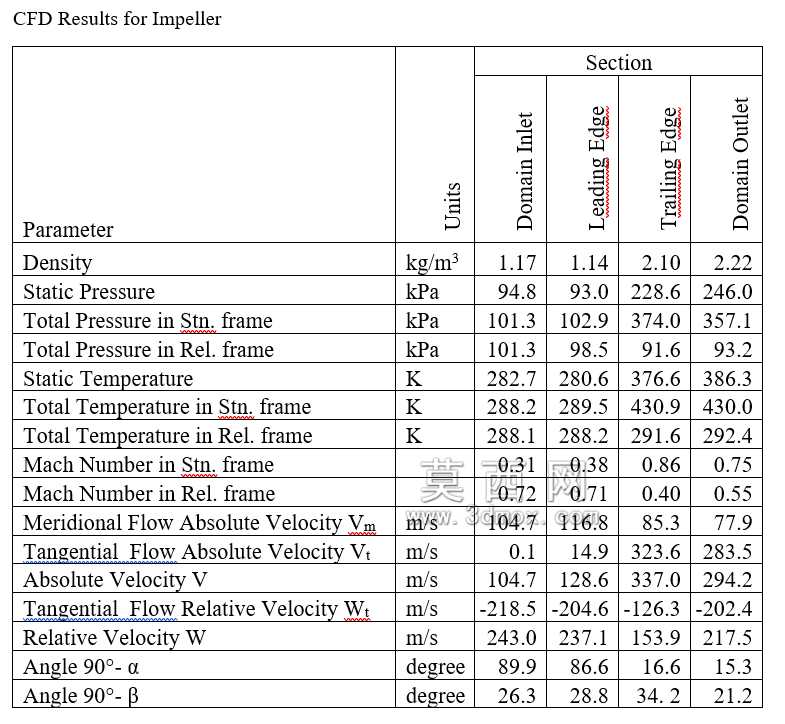

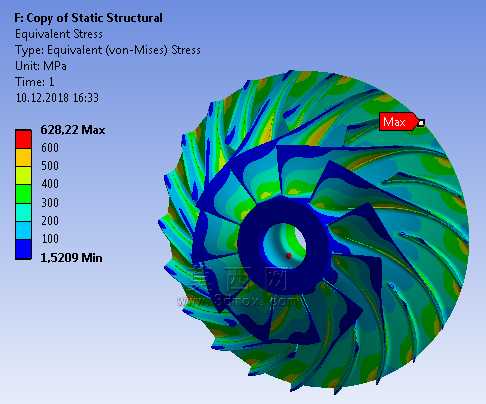

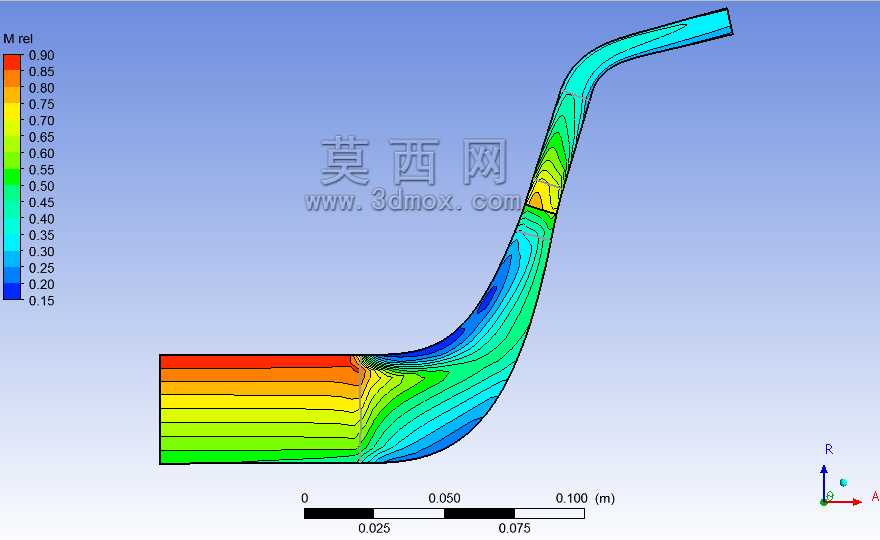

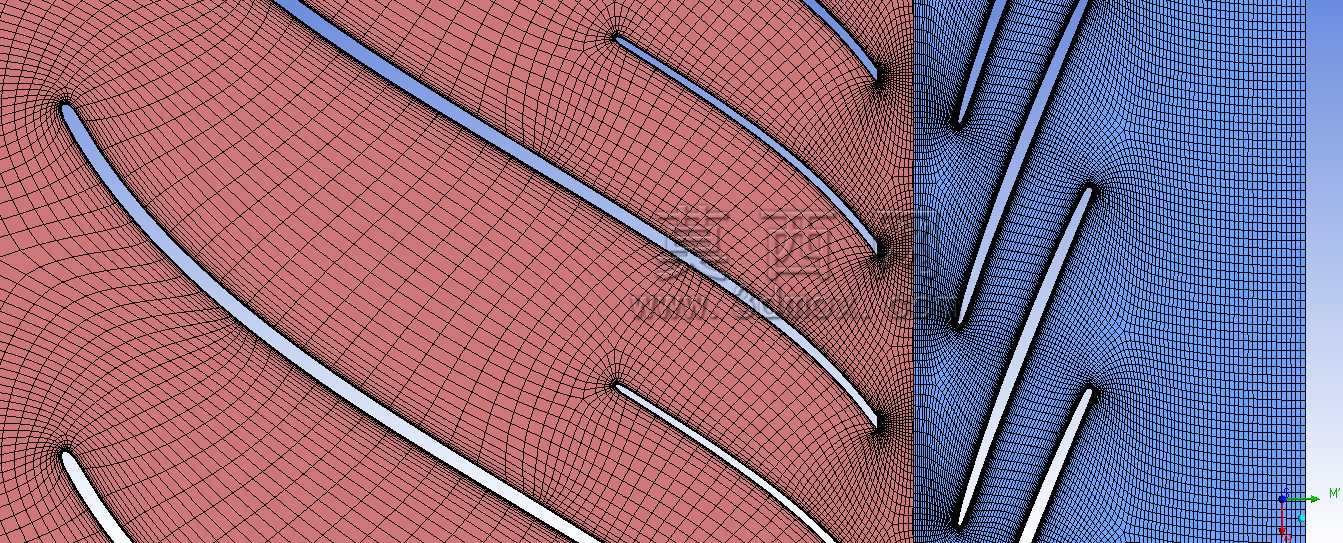

从结构特性来看,这套叶轮采用钛合金作为基材,主要是适配高转速下的离心载荷需求,钛合金的比强度优势可以在满足结构强度的前提下尽可能降低轮盘的厚度,减少转子系统的转动惯量,提升轴系的响应速度。在完成三维型面构建后,需要同步开展CFD流场分析与FEA结构强度校核,流场分析重点关注不同工况下的叶道内速度分布、压力分布,排查是否存在局部超音速区、流动分离区,尤其是叶片前缘的进气攻角匹配,要覆盖额定工况、近喘振工况、近堵塞工况的全工况区间,确保在常用运行区间内不会出现明显的流动损失。结构分析则重点关注高转速下的等效应力分布,应力集中区域通常出现在叶片与轮盘的连接根部、轮盘中心的轴孔位置,需要通过圆角过渡、局部加厚的方式将峰值应力控制在材料许用应力范围内,同时要校核叶轮的固有频率,避开轴系的转动频率与倍频,防止运行过程中出现共振失效。
在实际安装适配层面,叶轮中心的轴孔需要和涡轮轴的配合尺寸保持严格的公差匹配,通常采用过盈配合加键连接的方式传递扭矩,装配时需要严格控制过盈量,过盈量不足会在高转速下出现轴孔打滑,过盈量过大则会导致轮盘中心的装配应力过高,叠加运行时的离心应力后超出材料强度极限。叶轮的轴向定位需要和锁紧螺母的压紧力匹配,确保在全速运行时不会出现轴向窜动,同时要在装配完成后完成整轴的动平衡调校,将剩余不平衡量控制在标准要求的范围内,避免高转速下出现轴系振动超标。

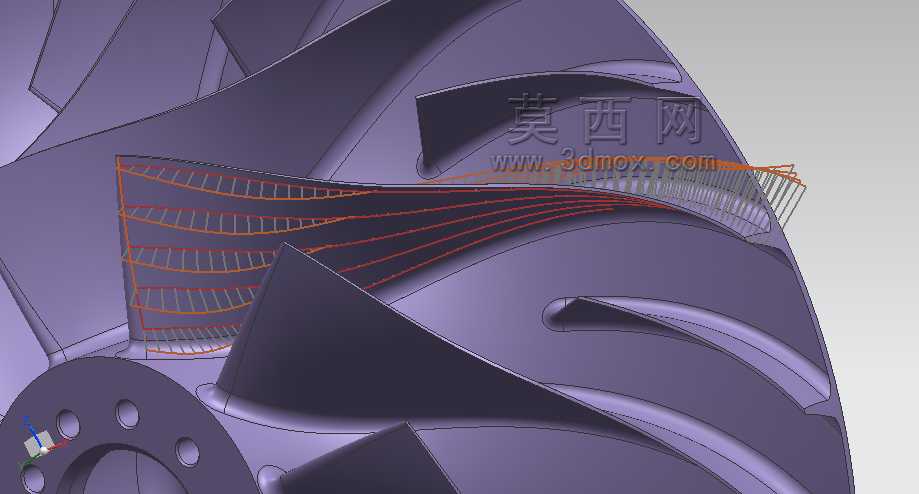

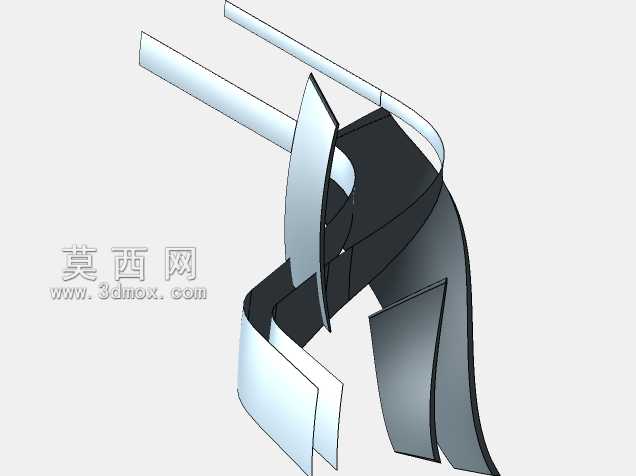

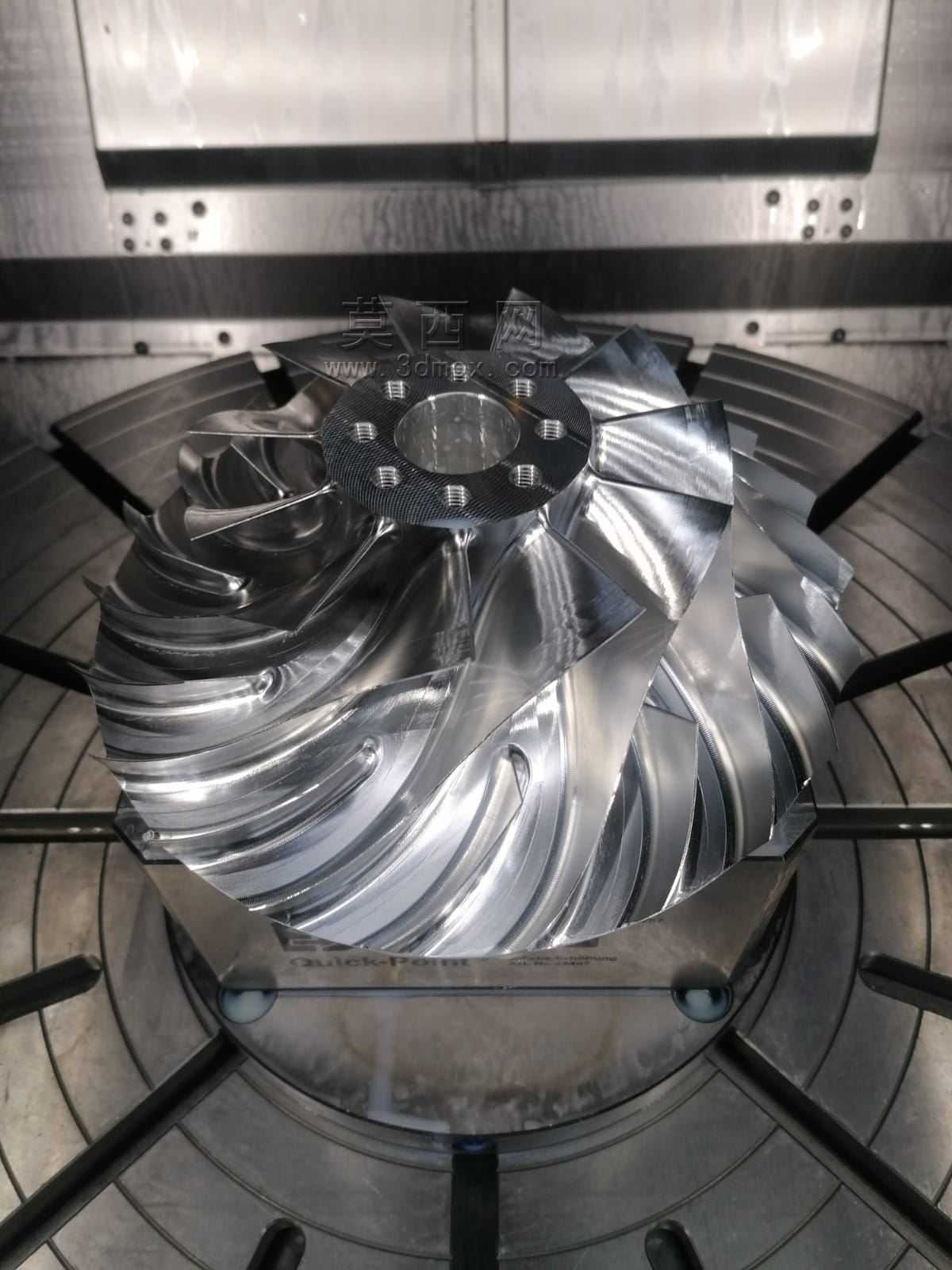

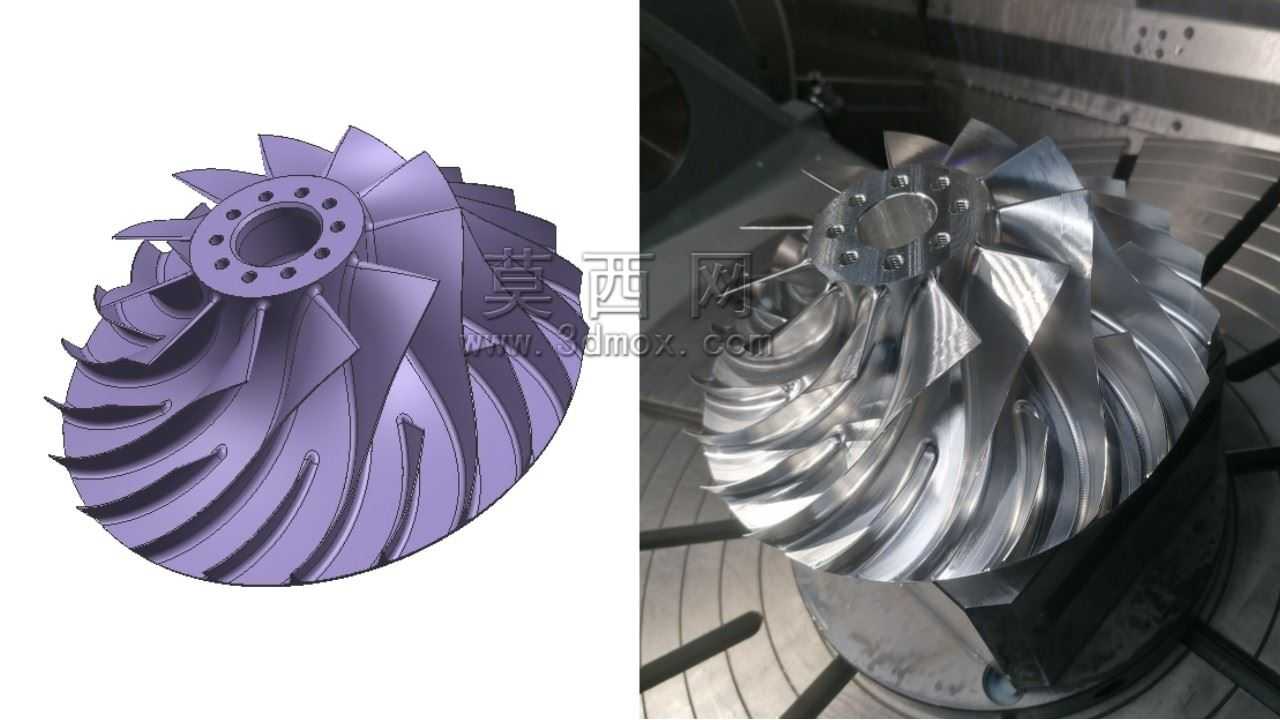

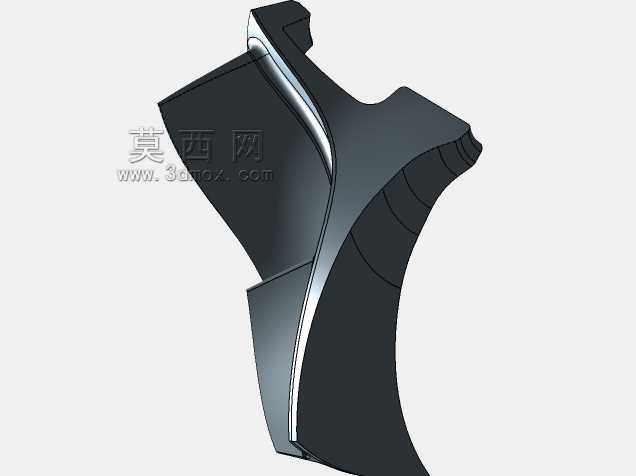

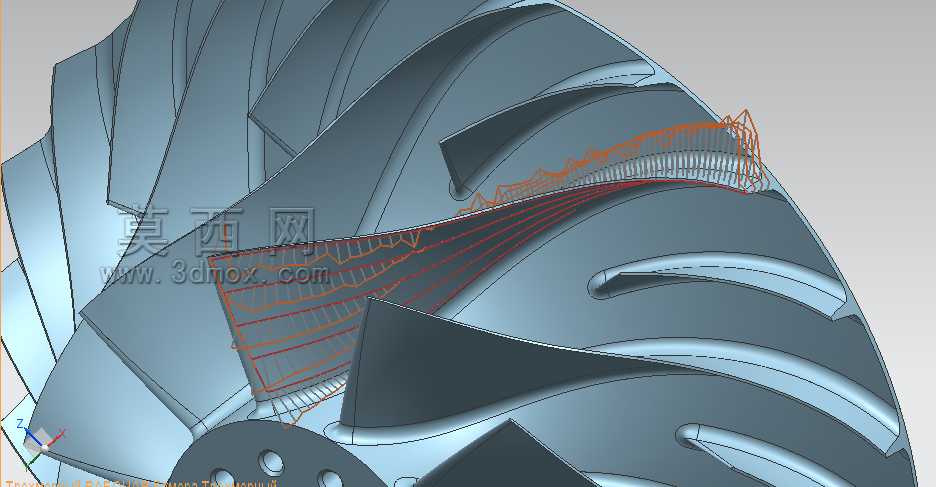

这类离心压缩机除了航空涡轮轴动力场景外,经过参数调整后也可适配高端工业空压机、微型燃气轮机等场景,核心的三元流叶片型面设计逻辑是通用的,只需要根据不同场景的流量、压比需求调整进出口直径、叶片安装角、叶型曲率即可。在三维建模过程中,需要严格保证叶片型面的光顺性,曲面的G2连续性是基础要求,任何局部的凹凸不光顺都会在实际运行中引发气流扰动,不仅降低效率,还可能激发叶片的高频振动,缩短部件的使用寿命。建模时还要兼顾后续加工的工艺性,叶片的铣加工路径需要和三维模型的型面完全匹配,避免出现加工余量不均的问题,尤其是叶片的前缘与尾缘部分,厚度较薄,建模时的圆角处理要和加工刀具的半径适配,防止加工过程中出现断刀或者叶片边缘烧蚀的问题。
