涡轮轴用离心式压气机叶轮结构设计

项目分类:压缩机 发布时间:2020-06-29 ID:117187
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计
  • 涡轮轴用离心式压气机叶轮结构设计

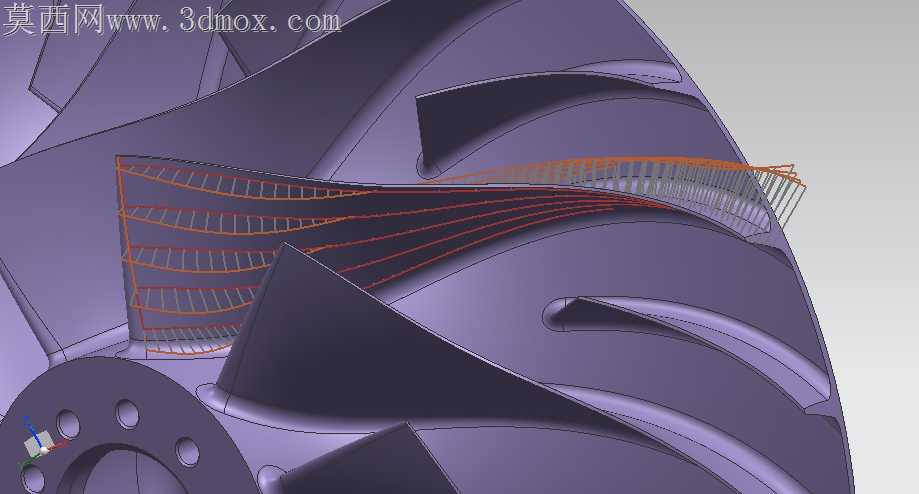

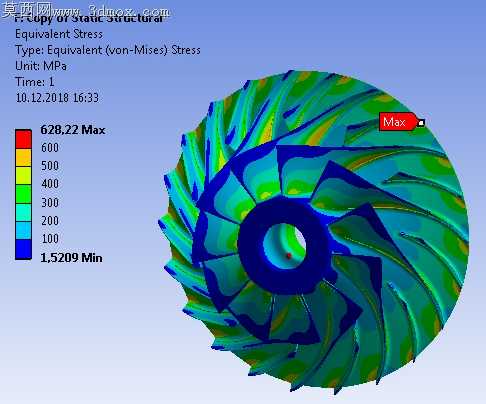

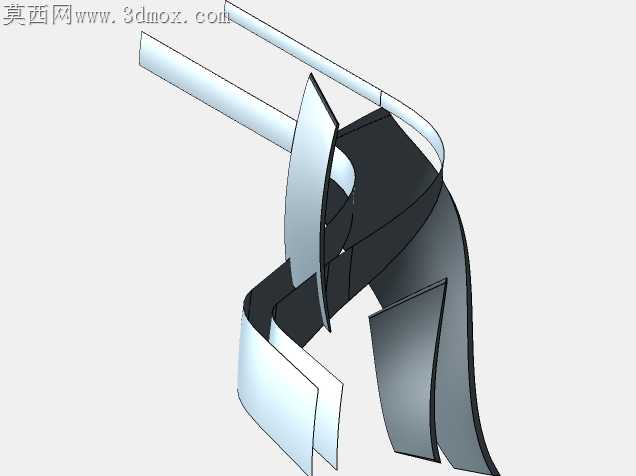

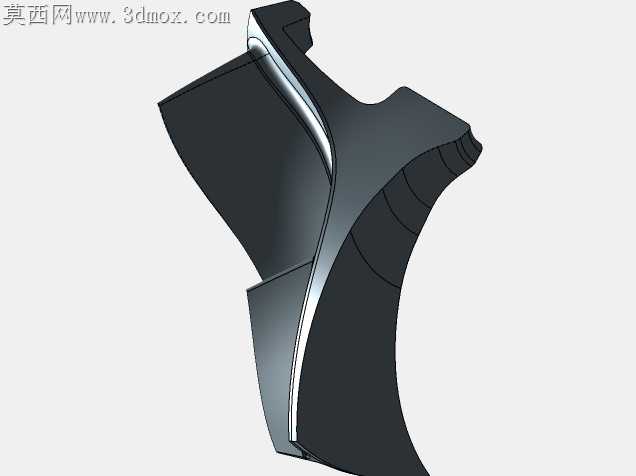

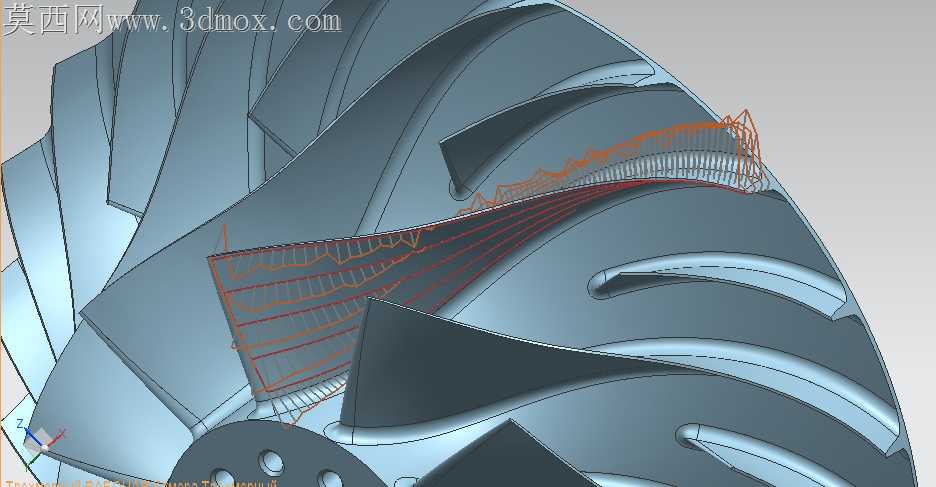

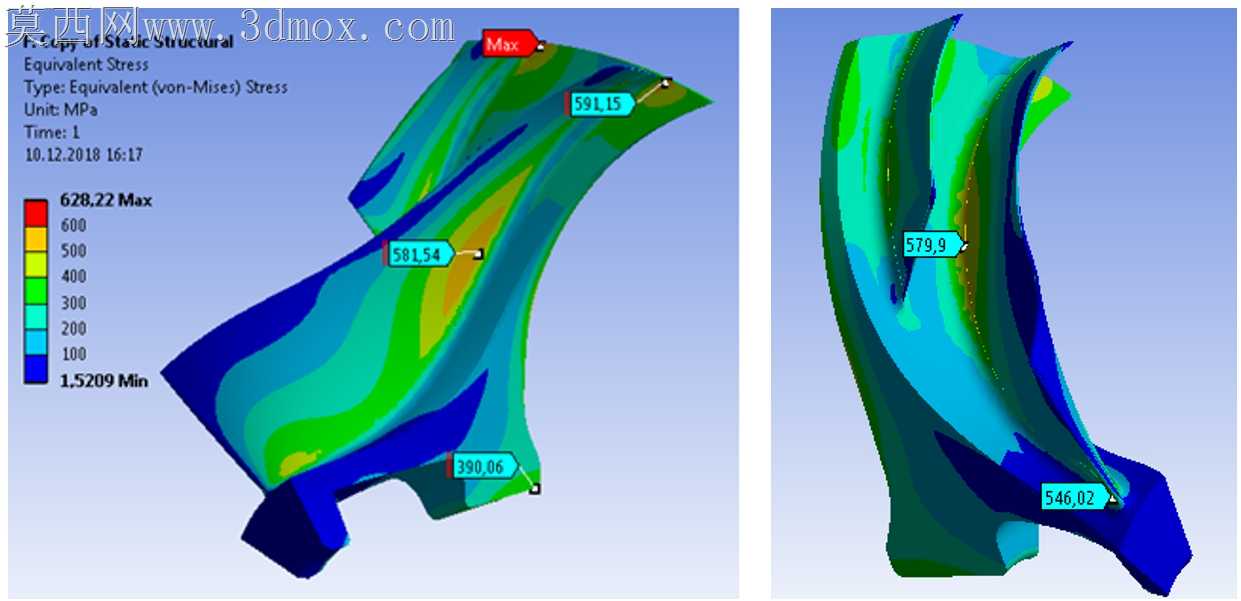

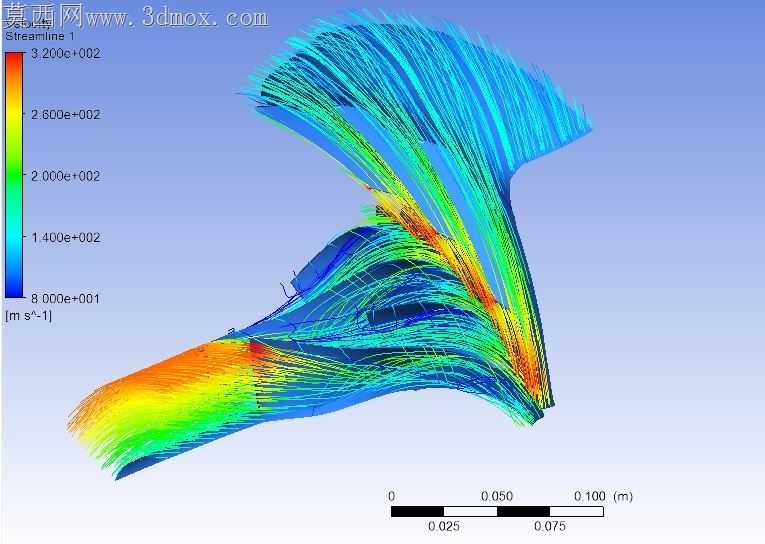

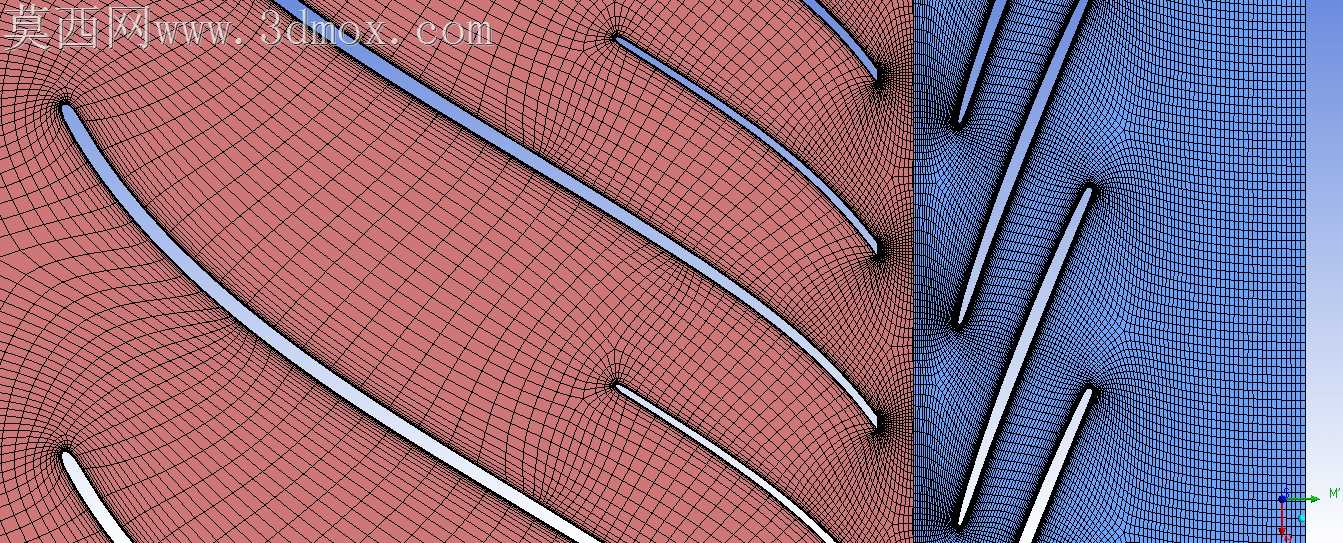

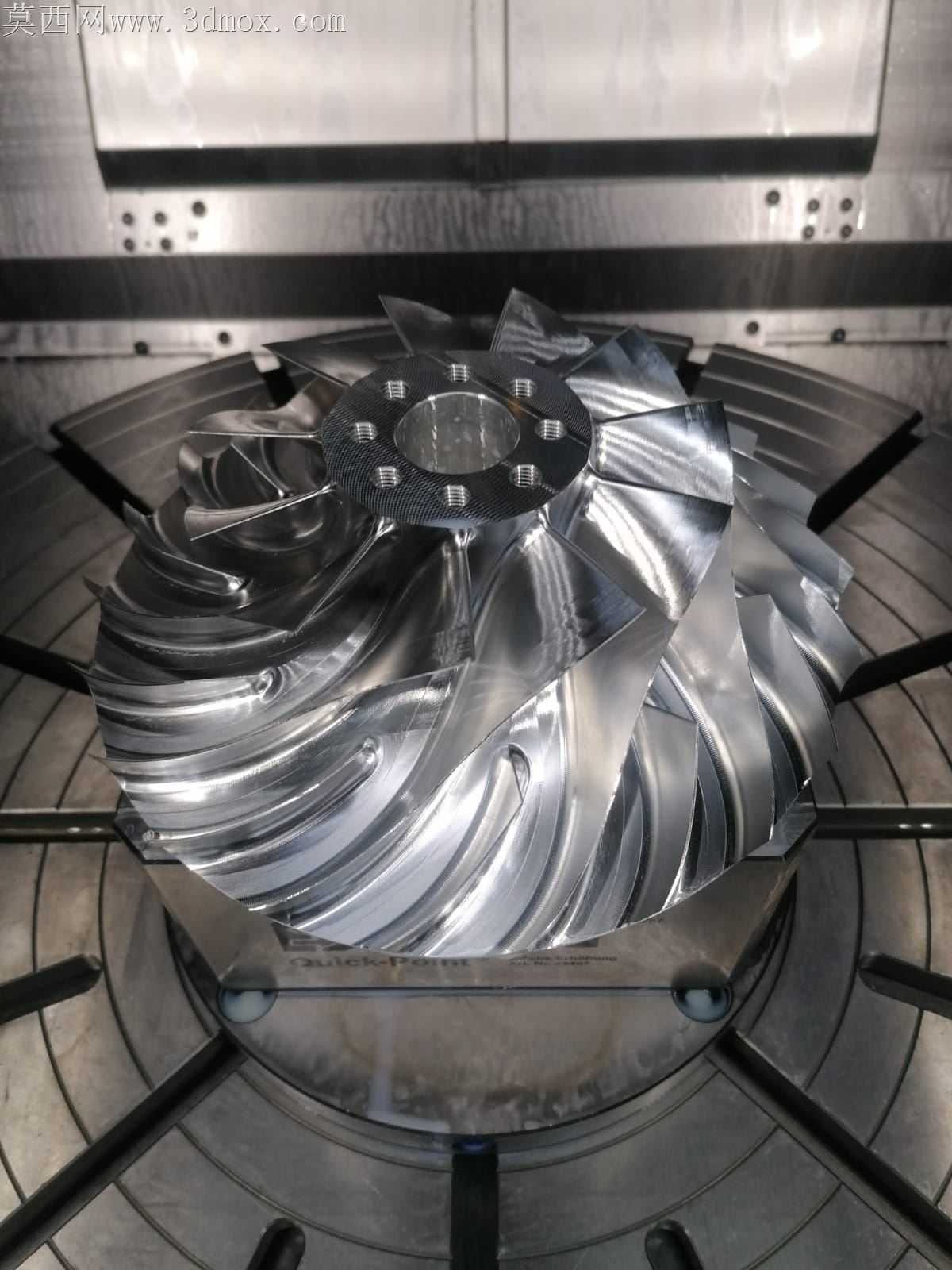

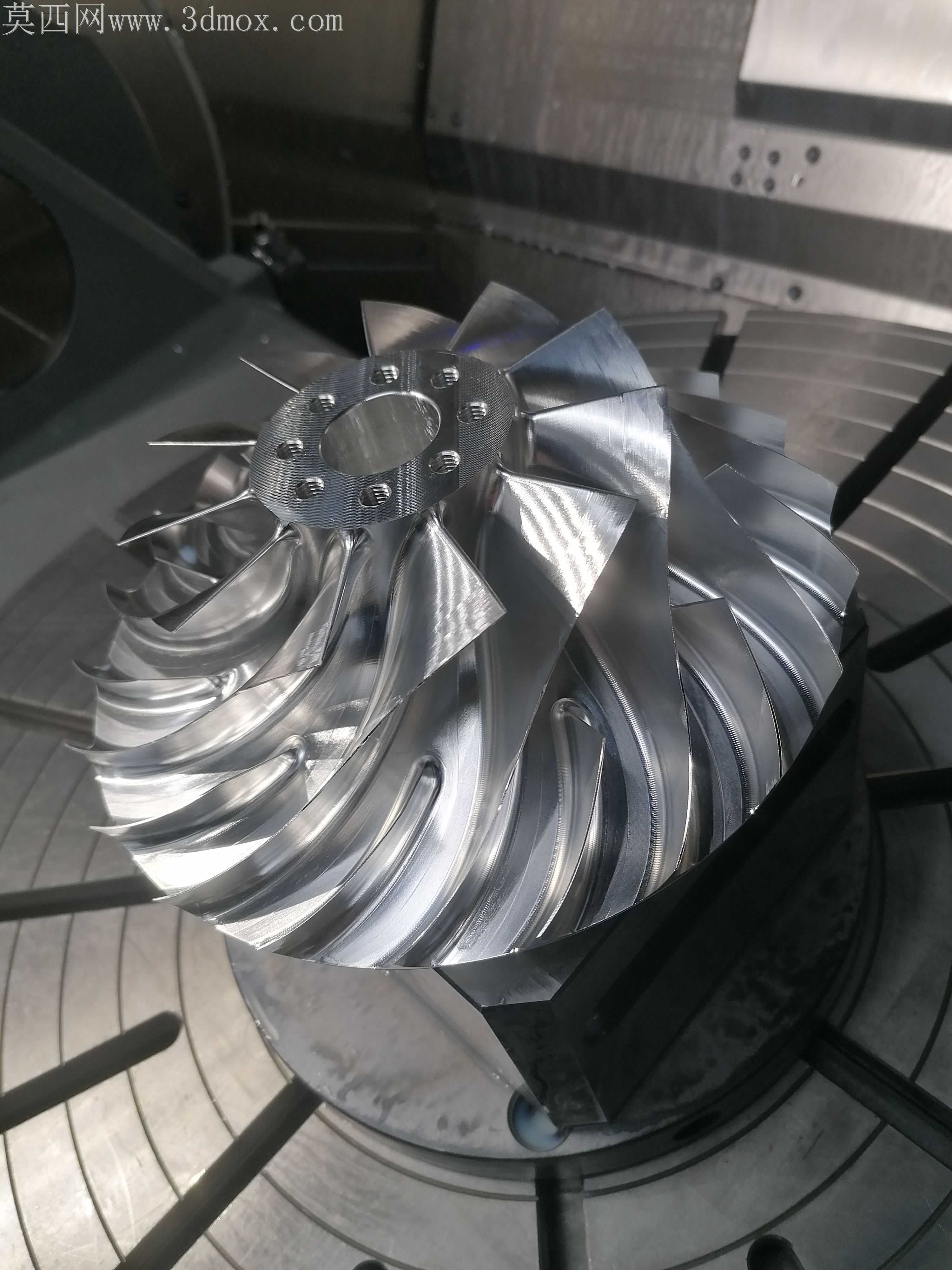

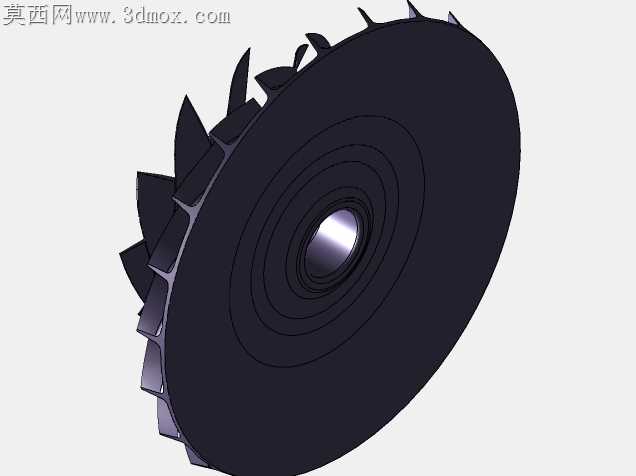

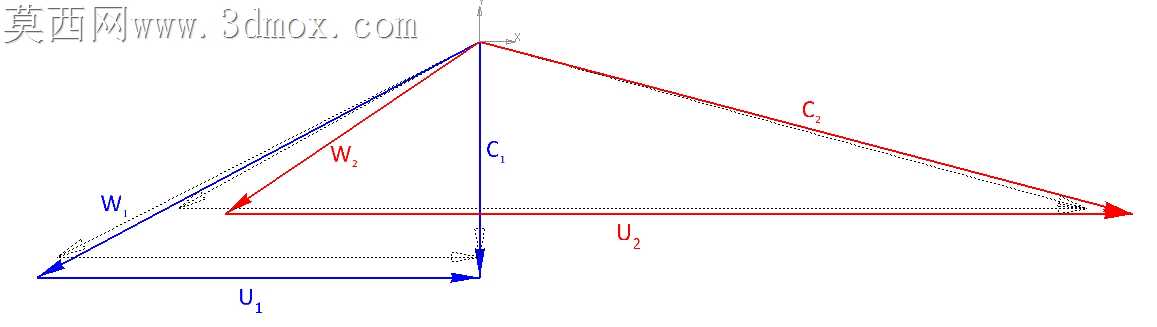

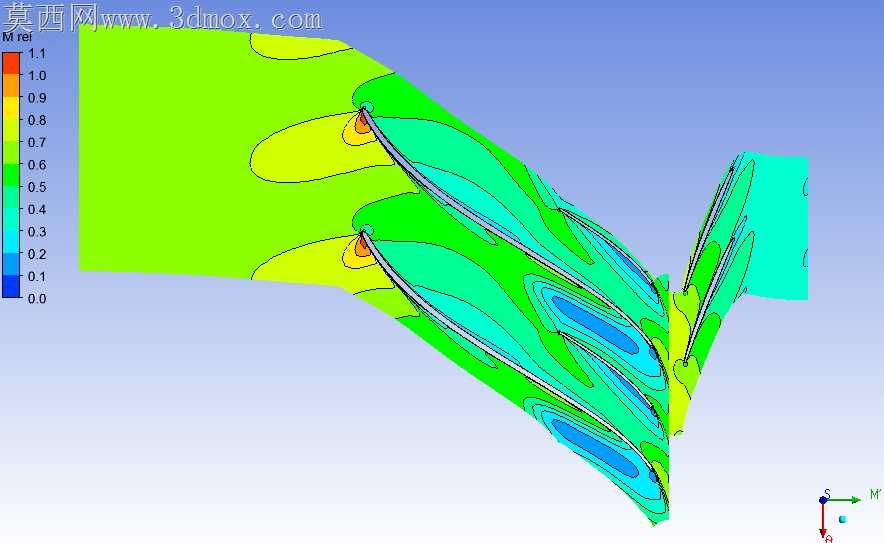

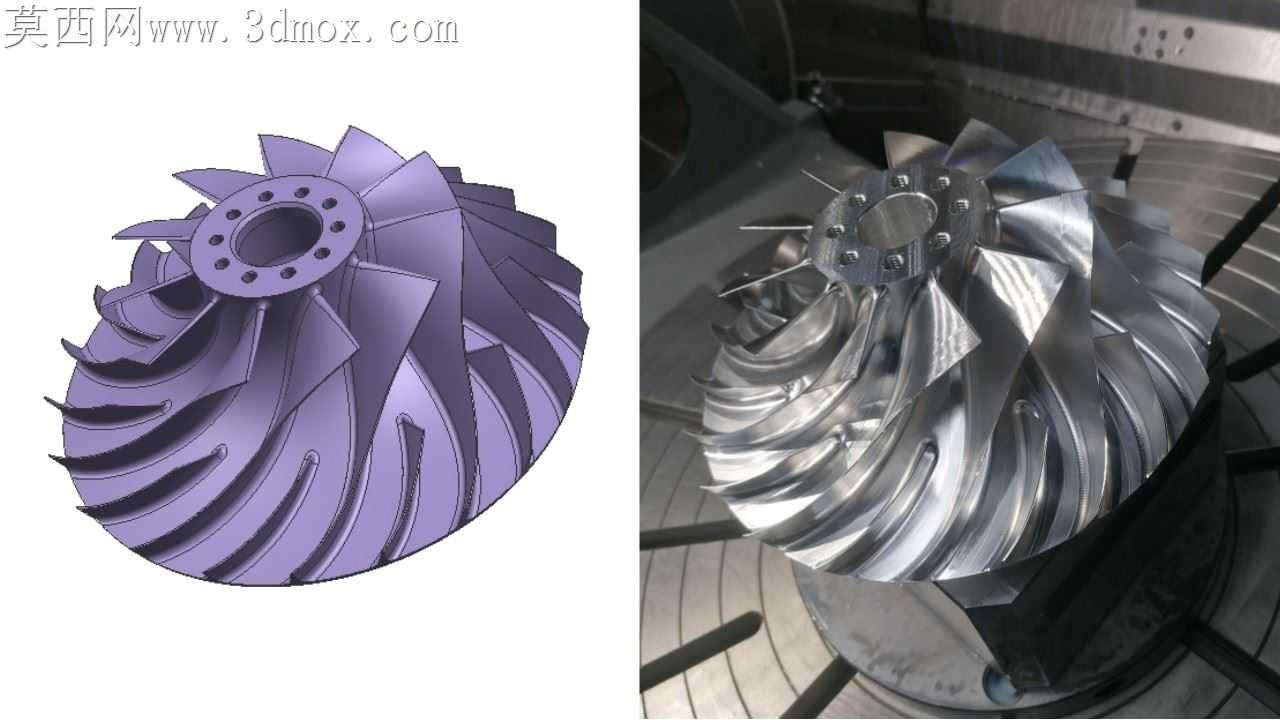

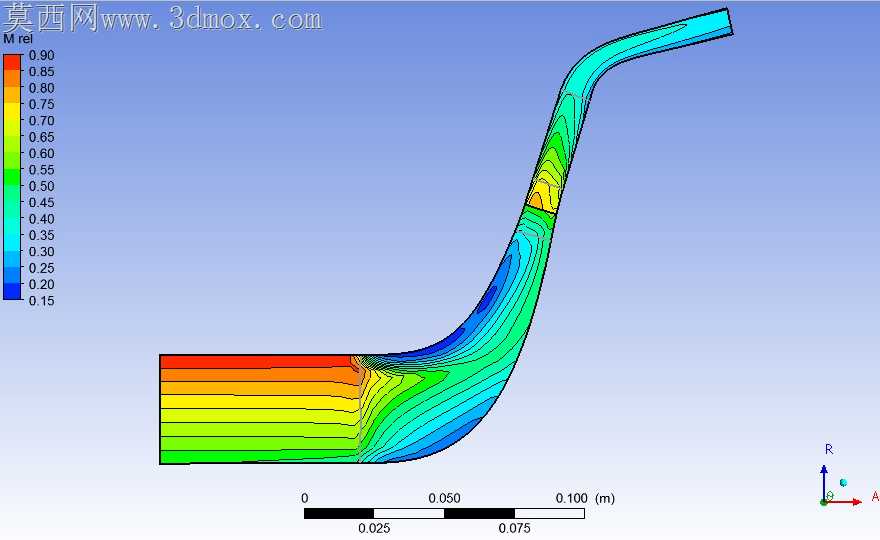

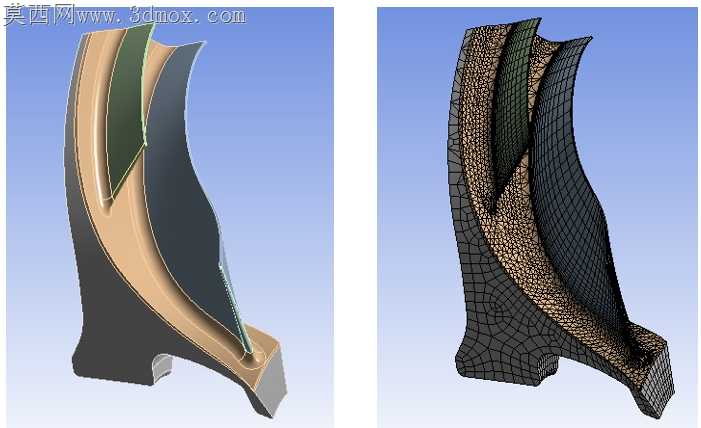

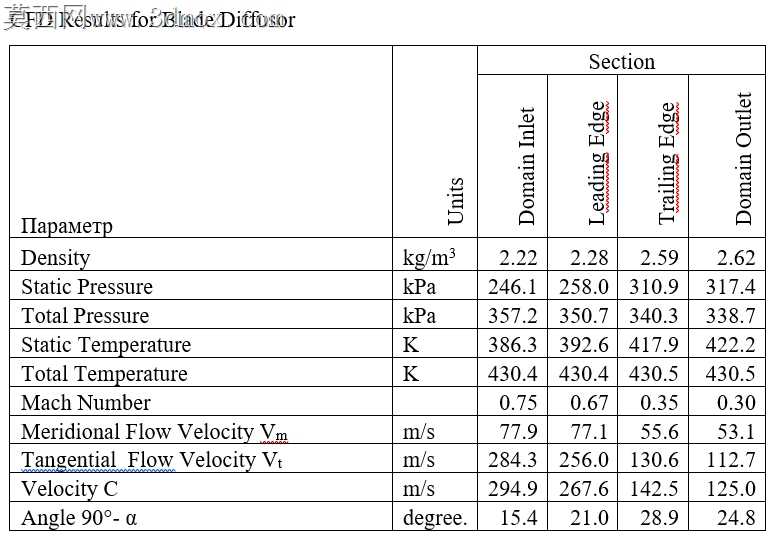

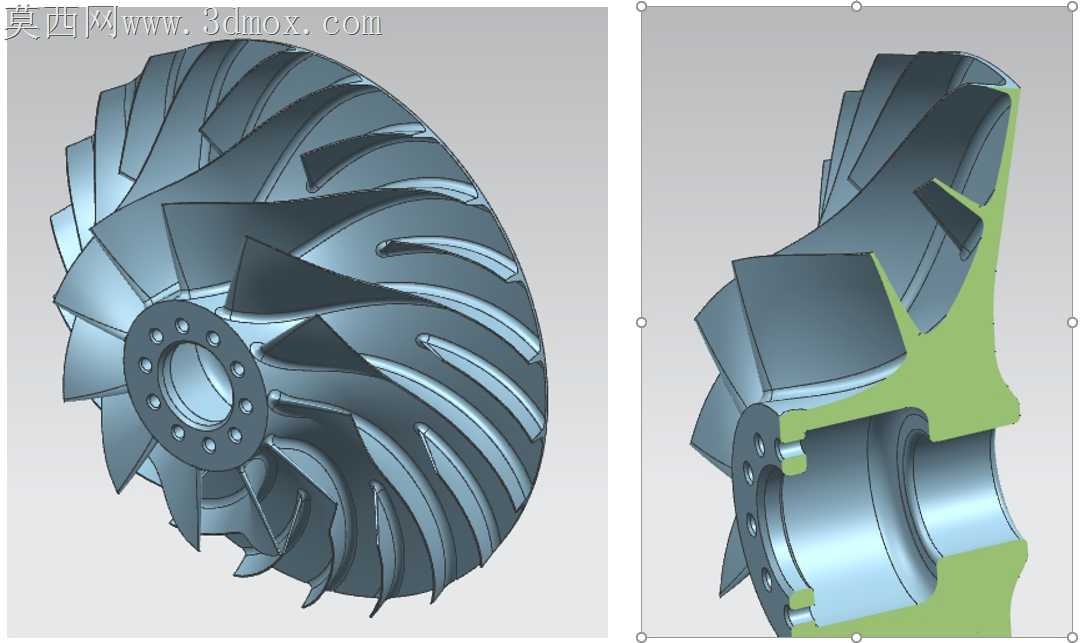

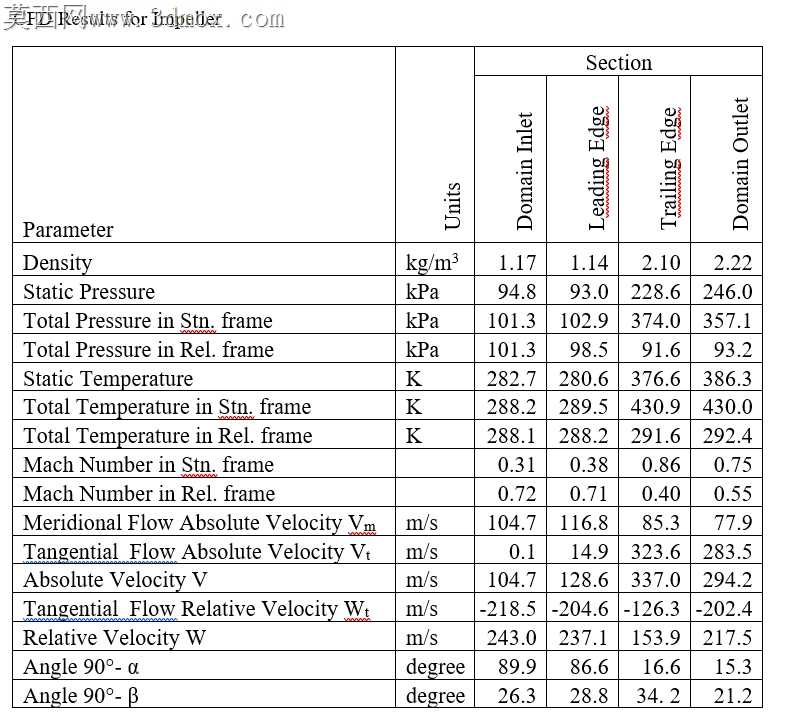

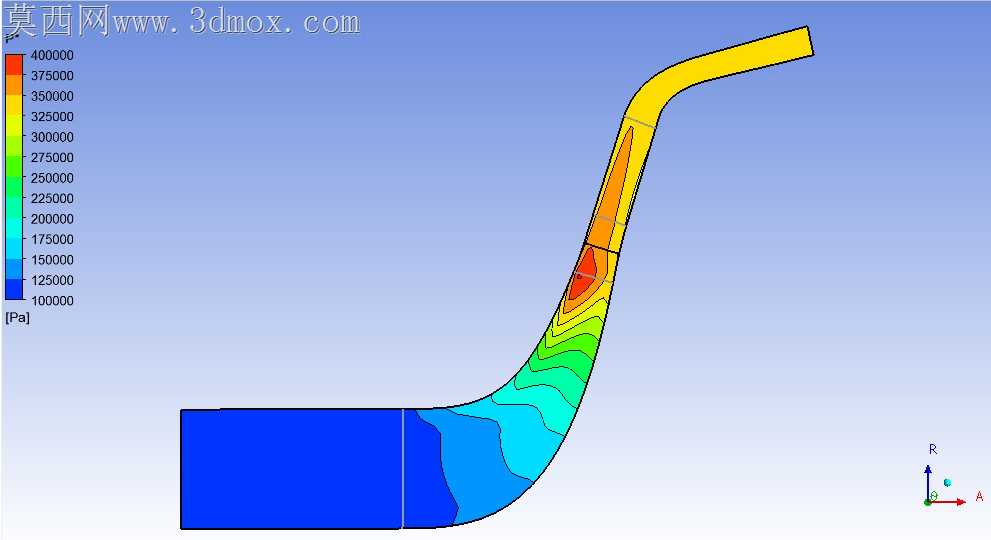

高转速涡轮轴配套的离心压气机叶轮,长期受限于钛合金薄壁叶片加工振颤、叶尖间隙控制偏差带来的效率折损问题,曲面设计阶段就要把加工余量、形变补偿量提前嵌入型面数据里,不能等仿真出结果再回头改几何。从图里的等效应力云图能看到,应力峰值集中在叶片前缘与轮盘衔接的圆角区域,这个位置恰恰是五轴铣削时刀具刚性最差、让刀量最大的区域,设计时没有一味追求圆角半径最小化来降低流阻,而是在流道损失允许的范围内把过渡圆角放大0.2mm,既缓解了应力集中,也让球头刀在该区域的切削接触弧长更均匀,减少精加工后的表面波纹度。叶片的型面不是单一的自由曲面,从入口到出口的弯掠角度是逐段匹配气流角变化的,靠近轮盖侧的叶片前缘做了小范围的斜切处理,这个细节不是为了视觉效果,是为了抵消高转速下轮盘离心拉伸带来的叶尖径向形变,避免工作状态下叶尖与扩压器内壁发生刮蹭。分流叶片的长度设计也藏着取舍,短叶片的前缘位置刚好落在主叶片流道的气流加速段中部,既不会因为过长堵塞入口流道,也不会因为过短没法抑制通道内的气流分离,曲面衔接处做了G2连续处理,避免CFD仿真时出现非物理的局部涡流,也让铣削时的刀轴角度变化更平缓,减少五轴加工的抬刀次数。轮盘中心的安装孔周边做了等厚度的加强凸台,凸台与轮盘腹板的过渡面没有用常规的直斜面,而是用了曲率连续的凹曲面,在保证安装定位刚性的前提下,把轮盘整体重量降了近8%,这对高转速转子的动平衡控制至关重要——钛合金材料的比强度高,但加工时的残余应力释放会让薄壁腹板产生翘曲,设计时把腹板的厚度差控制在1.5mm以内,减少粗加工后的应力变形量,半精加工后预留的0.3mm余量刚好可以抵消时效处理后的形变,精加工后不用再做额外的钳工修型,就能保证叶型的位置度公差。叶片表面的应力分布从叶根到叶尖呈梯度递减,叶尖区域的厚度刻意做了0.1mm的减薄,既降低了叶尖的离心载荷,也让工作状态下叶尖的微幅形变刚好和设计预留的间隙匹配,不会出现碰磨。整个型面的曲面拆分没有按常规的主叶片、分流叶片、轮盘单独分块,而是把相邻叶片之间的流道面和轮盘曲面做了整体拓扑,加工时可以用侧铣工艺完成大部分叶型加工,比点铣的效率提升近40%,表面粗糙度也能稳定达到Ra0.8,不用后续抛光就能满足气动要求。
