斯莫利CMS-H10波形弹簧结构设计

　　在精密机械装配场景中，常规圆柱螺旋弹簧的轴向占用空间往往会成为紧凑型结构设计的瓶颈，这类波形弹簧的出现，正是为了解决狭小安装空间内的弹性预紧、载荷补偿需求。不同于传统圆线绕制的弹簧，该款波形弹簧采用多层波形金属带缠绕成型的结构，在相同载荷工况下，其轴向安装高度仅为普通圆柱弹簧的三分之一左右，能大幅压缩装配所需的轴向空间，这一特性让它在航空航天机载设备、汽车自动变速器阀板组件、精密机床主轴预紧结构、液压阀块内置弹性补偿单元中都有极高的应用占比。从实际功能来看，这类弹簧主要承担轴向预紧、行程补偿、缓冲吸振、载荷均匀分布的作用，比如在轴承装配场景中，它可以持续提供稳定的轴向预压力，抵消轴承运转过程中因温度升高产生的热膨胀间隙，

　　避免轴承游隙过大引发的振动、噪声问题，同时也能补偿加工、装配环节带来的尺寸公差累积，让整套传动结构的运行稳定性得到提升。在设计思路上，这款波形弹簧的每一圈波峰波谷都做了均匀错位排布，相邻层的波峰相互贴合支撑，既保证了弹性变形过程中载荷输出的线性度，也避免了单层波形弹簧承载能力不足的缺陷；缠绕成型的无缺口结构，让弹簧在承受交变载荷时不会出现应力集中的薄弱点，相比开口型波形弹簧，它的抗疲劳寿命能提升40%以上，更适合长期往复运动的工况。从安装边界来看，这类弹簧的外径与安装腔内壁采用小间隙配合设计，安装时不需要额外的导向销结构，弹簧自身的多层缠绕结构可以在压缩过程中保持径向稳定性，不会出现普通弹簧受压时的侧向屈曲问题；

　　内径侧预留的间隙可以避开装配轴的台阶、倒角等结构，不会发生运动干涉。在实际选型应用中，需要根据安装腔的轴向深度确定弹簧的自由高度，根据所需预紧力的大小匹配对应的波形层数、波数以及材料厚度，这款弹簧的波形曲率经过反复优化，在全压缩行程中，波峰位置的接触应力始终保持在材料许用应力范围内，不会出现永久变形的问题。不同于冲压成型的单层波形垫圈，多层缠绕的结构让弹簧的刚度曲线更加平缓，在一定的压缩量区间内，载荷波动量极小，这对于需要稳定预紧力的精密装配场景尤为重要，比如在伺服电机的编码器安装结构中，它可以提供恒定的轴向压力，保证编码器码盘与读数头之间的间距稳定，避免因间隙变化引发的信号采集误差。在液压系统的阀芯复位结构中，

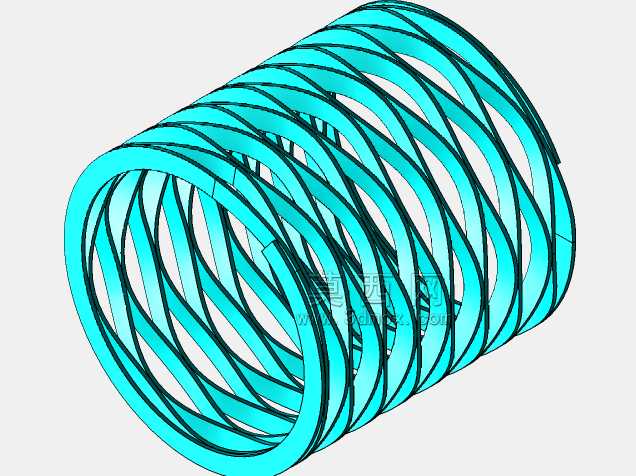

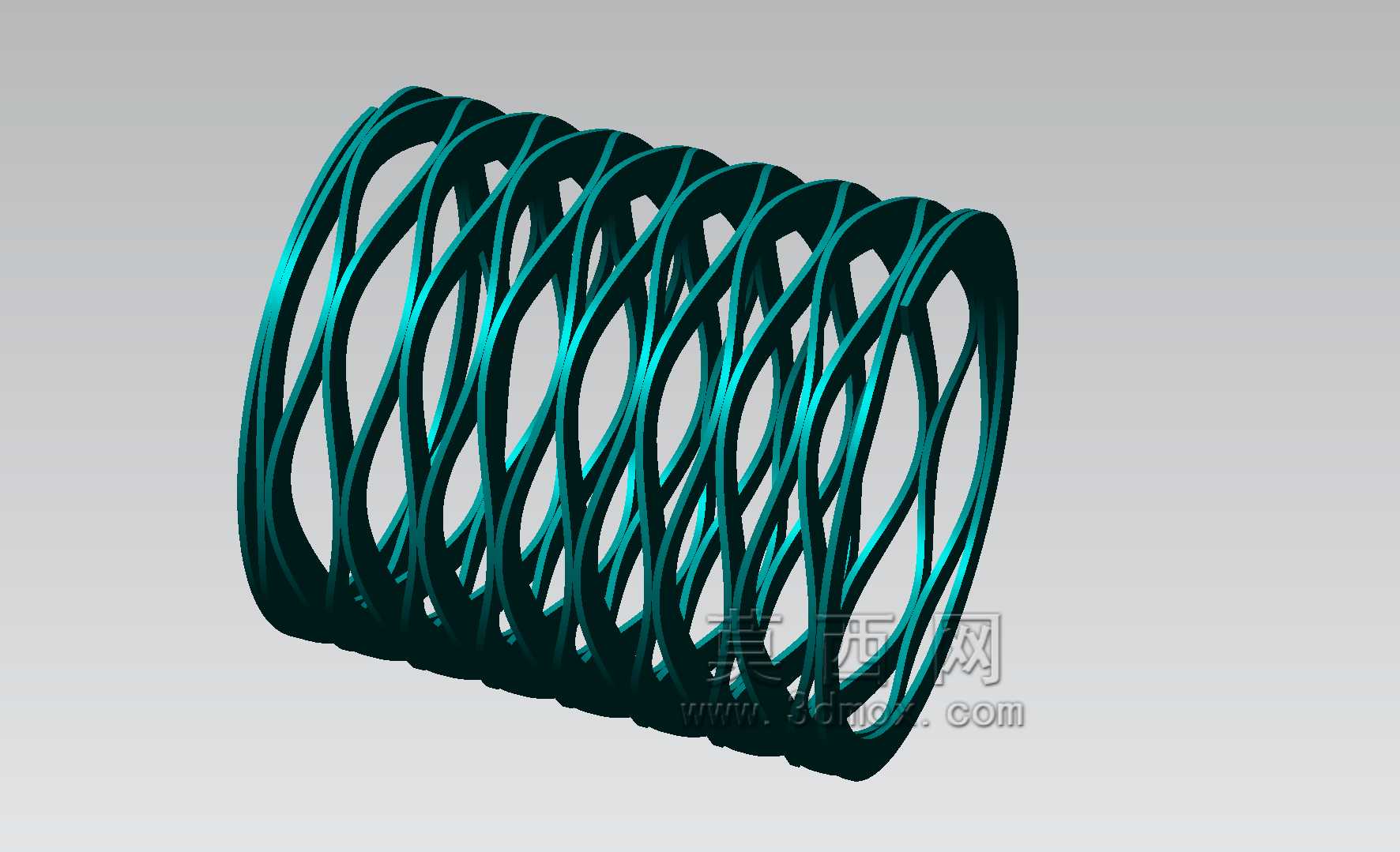

　　这类弹簧的小体积优势可以让阀块的集成度更高，同时多层结构带来的阻尼特性可以吸收阀芯换向时的冲击，减少液压系统的压力脉动。设计这类弹簧的三维模型时，需要重点控制每一圈波形的相位角偏移量，保证相邻层的波峰完全对齐贴合，同时要控制缠绕后的螺旋升角，避免弹簧在自由状态下出现层间错位；模型的曲面过渡处都做了圆角处理，还原实际加工中的工艺圆角，避免应力集中的仿真误差，能直接用于后续的装配干涉检查、有限元刚度仿真以及工程图导出。
