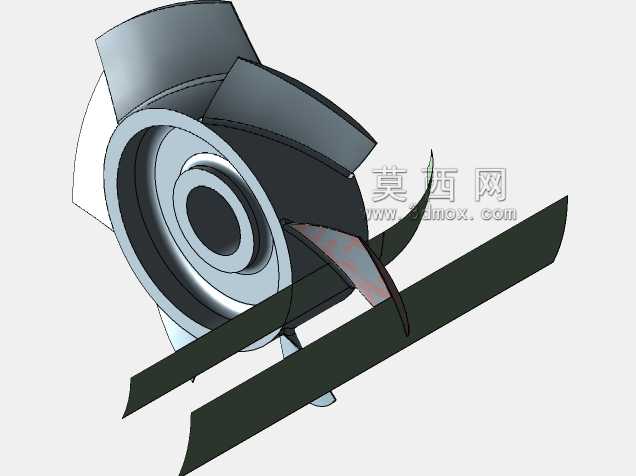

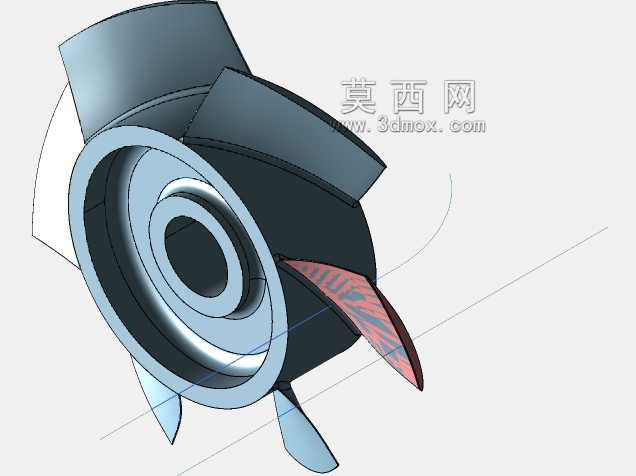

高转速小型离心式叶轮带护罩结构

　　该结构属于流体输送类设备的核心做功部件，常见于小型高压送风、真空发生、微型压缩类工况场景，在工业气动系统的气源发生端、电子设备的精准散热模块、小型吸尘设备的负压生成单元中都有广泛适配空间。这类带护罩的叶轮结构，核心作用是通过高速旋转对流经叶道的流体做功，提升流体的压力能与动能，同时外侧的护罩结构一方面可以约束流体流向，避免叶道进出口的流体窜流损失，另一方面也能作为旋转部件的防护边界，避免异物卷入叶轮流道造成结构损坏，同时也能降低高速旋转下的叶轮风阻噪声。

　　从设计思路来看，该结构采用后弯式叶片构型，这类叶片构型在高速旋转工况下的效率表现更优，流体离开叶轮时的流动方向更贴合后续扩压结构的入口角度，能有效降低流动冲击损失。护罩与叶轮主体采用一体化衔接的结构设计，避免了分体式护罩安装同轴度偏差带来的旋转不平衡问题，同时护罩的型线完全匹配叶片外缘的旋转轨迹，将叶顶间隙控制在极小的范围内，减少叶顶间隙的流体泄漏，提升容积效率。叶片的数量与叶道截面经过流道仿真优化，在给定的转速与流量参数下，能保证流体在叶道内的流动均匀性，避免局部低压区产生的气蚀或者涡流噪声。

　　安装边界方面，该结构中心设置有阶梯式安装轴孔，轴孔的台阶面可作为轴向定位基准，与配套的电机轴或者传动轴配合时，可通过轴肩或者锁紧螺母实现轴向固定，轴孔的内径尺寸适配常规的小型高速电机输出轴规格，安装时需要保证叶轮与轴的同轴度控制在0.02mm以内，避免高速旋转下产生过大的偏心振动。护罩的外径为90mm，这一尺寸决定了该叶轮安装时需要预留的径向空间不小于95mm，避免护罩外缘与配套的蜗壳或者机壳内壁产生刮擦，同时轴向安装尺寸需要匹配叶轮的轴向总长度，预留足够的轴向锁紧空间，避免运行过程中叶轮轴向窜动碰擦机壳。

　　在实际工况适配中，该结构的高转速特性要求叶轮本身的动平衡精度达到G2.5级以上，叶片与护罩的连接位置做了圆弧过渡处理，降低高速旋转下的应力集中，避免长期运行下的结构疲劳失效。流体入口位于叶轮中心的通孔位置，流体沿轴向进入叶轮流道后，在叶片的推动下沿径向甩出，护罩的存在可以保证流体在叶道内的流动全程处于约束状态，不会因为离心力作用提前脱离叶道，保证做功的连续性。这类结构在选型适配时，需要匹配对应流量与压损的工况，当应用在含尘量较高的流体场景时，可在叶轮入口处加装初效过滤结构，避免硬质颗粒进入叶道打坏叶片，同时也能减少颗粒在叶道内的积附，避免积附带来的动平衡失效问题。

　　从结构细节来看，叶片的前缘做了圆角修型处理，能降低流体入口的冲击损失，叶片的尾缘厚度做了减薄设计，减少流体离开叶道时的尾迹涡流，提升流动稳定性。护罩的外缘做了卷边强化处理，提升护罩本身的结构刚度，避免高速旋转下护罩受离心力作用产生形变，保证叶顶间隙的稳定性。中心安装孔的内壁可根据配套轴的形式加工键槽或者顶丝孔，实现周向的扭矩传递，保证高速旋转下叶轮与轴不会出现相对打滑。
