数显式扭矩测力扳手结构设计

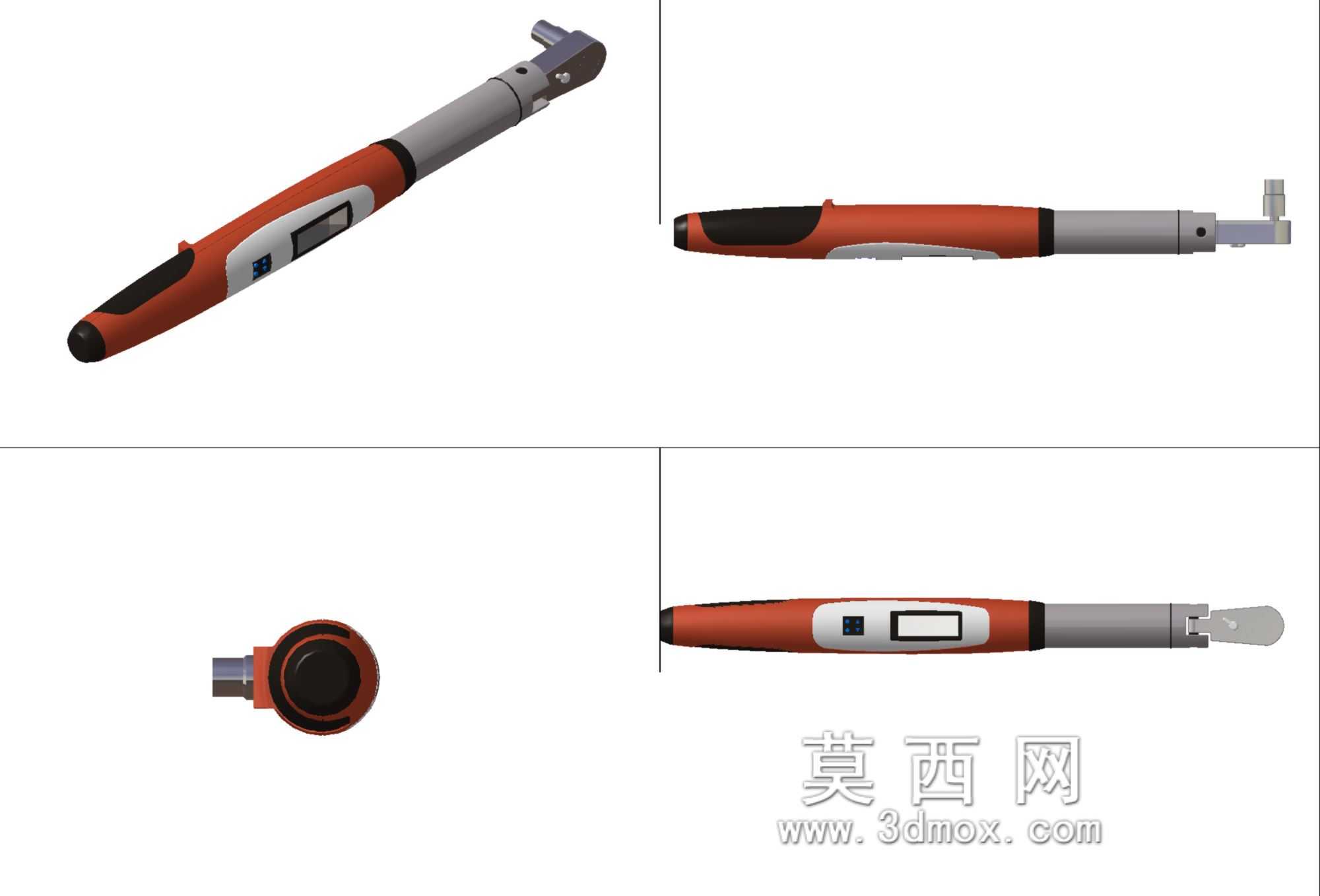

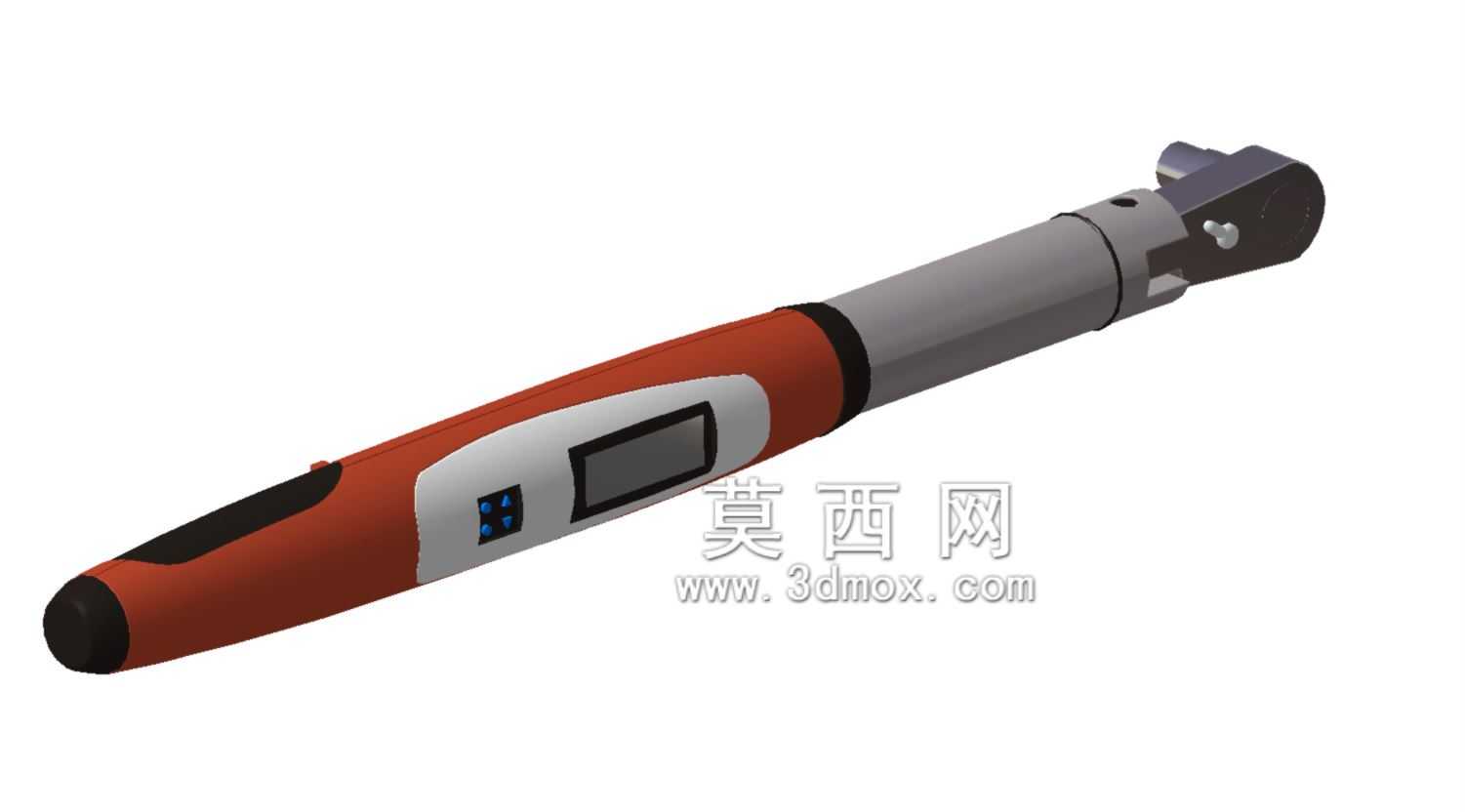

　　这款数显扭矩测力扳手，核心应用场景覆盖装备制造装配线、设备运维检修、航空航天紧固件复检、汽车整车及零部件总装等对螺栓紧固力矩有严格量化要求的作业环节，区别于传统咔嗒式扭矩扳手的阈值触发反馈，它能实时输出连续力矩数值，避免过拧或欠拧带来的连接失效风险。从结构设计逻辑来看，手柄段采用双色注塑包覆结构，红色硬质基材提供结构支撑，黑色软胶区域贴合手掌握持的受力点位，长时间施加扭矩时能分散局部压强，减少操作疲劳；手柄中段集成的数显模块区域做了下沉式嵌装设计，显示屏与按键面略低于手柄外轮廓，避免作业过程中磕碰剐蹭损坏电子元件，模块周边做了密封胶圈预留槽，可适配车间多油污、少量切削液飞溅的使用环境。杆身主体采用高强度合金钢管材，

　　在保证抗扭刚度的前提下控制整体重量，杆身与工作头的连接段做了变径过渡处理，既避免应力集中导致的杆身断裂，也能适配不同规格的可换工作头，满足不同螺栓规格、不同作业空间的使用需求。从安装边界与尺寸适配角度，这款扳手的整体长度控制在常规手动工具的操作区间，工作头的回转半径做了紧凑化设计，在狭窄的设备舱内部、管路密集的装配区域也能完成操作，不会因为头部尺寸过大干涉周边零部件；尾部的端盖结构做了圆弧过渡，施加推力时不会硌伤掌心，同时端盖内部预留了电池仓空间，更换电池无需拆解杆身主体结构，日常维护便捷。功能层面，这款测力扳手除了基础的实时扭矩显示，还能存储多组扭矩预设值，达到设定阈值时通过手柄内置的震动模块与蜂鸣器双重反馈，

　　在噪音较大的生产车间也能准确感知作业节点，避免漏看数值导致的紧固不合格；测量单元采用应变片贴装在杆身的弹性变形段，通过标定校准后能覆盖常用的螺栓紧固力矩区间，测量精度满足工业级装配的公差要求。设计过程中针对杆身的受力变形做了有限元校核，在满量程负载下杆身的弹性变形量控制在允许范围内，不会出现塑性变形影响测量精度，同时工作头的棘轮结构做了齿形优化，小角度即可完成扳动回转，在操作空间受限的场景下无需反复脱开重新对位，提升作业效率。手柄的握持角度做了人体工学倾斜处理，手腕自然施力时能与杆身形成最优传力角度，减少手腕部的额外受力，长期作业时能降低职业劳损风险；数显模块的供电采用低功耗设计，常规使用场景下电池续航能满足整班次作业需求，

　　同时具备自动休眠功能，闲置一段时间后自动断电减少电量消耗。从实际使用的适配性来看，这款工具既可以用于生产线上的批量紧固件定扭作业，也能用于设备检修环节的螺栓力矩复检，还能作为实验室力学检测的辅助工具，相比传统机械式扭矩扳手，它的数值读取更直观，不存在指针式扳手的视差误差，不同操作人员使用时的测量一致性更好，能有效降低人为因素对紧固质量的影响。结构设计上充分考虑了工业场景的耐用性需求，杆身表面做了耐磨氧化处理，避免日常使用中的磕碰、锈蚀影响外观和结构强度，工作头的连接方驱做了标准尺寸设计，可兼容市面上通用的套筒配件，无需单独采购专用配套件，降低使用成本。
