多角度可调式手持充电电钻结构设计

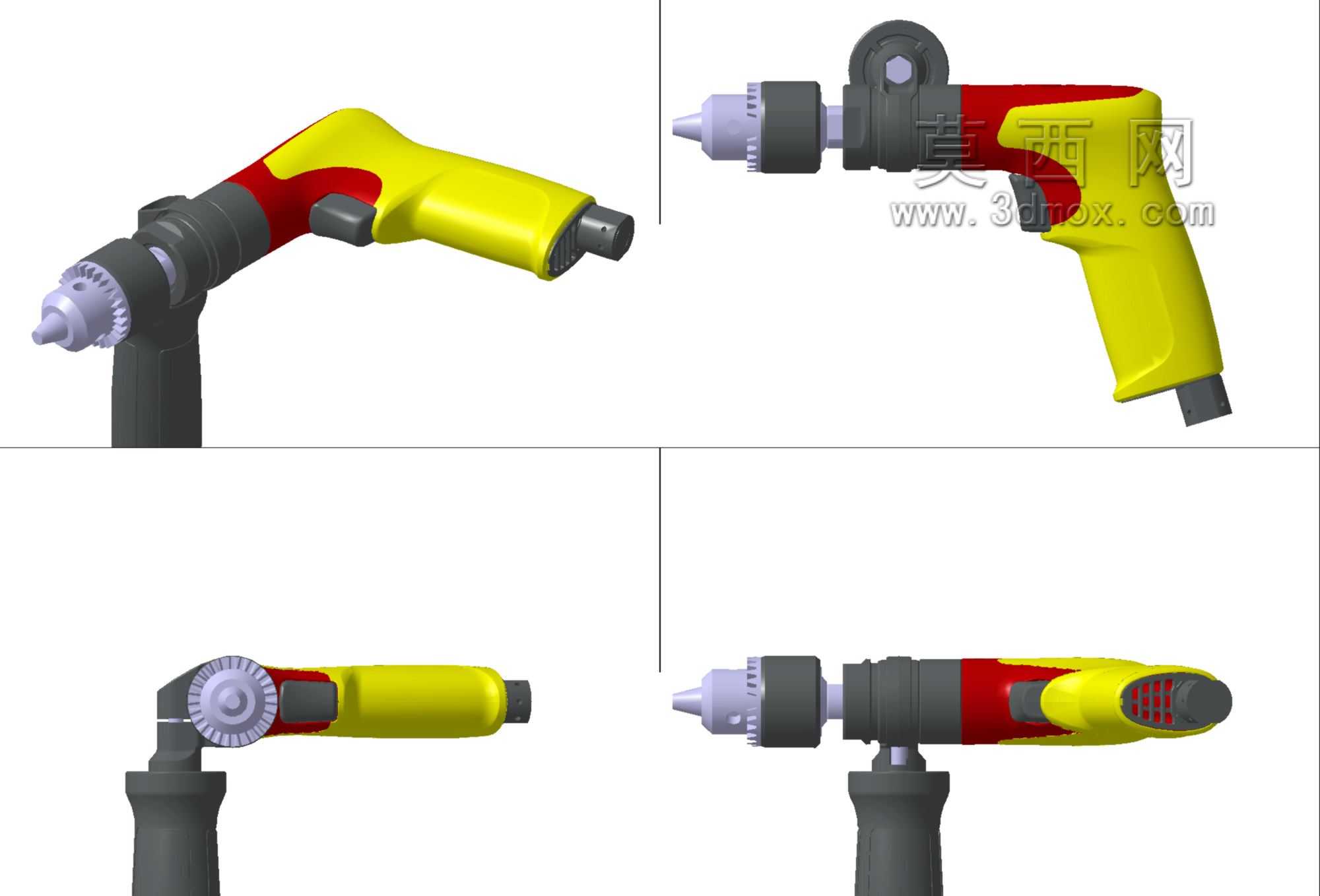

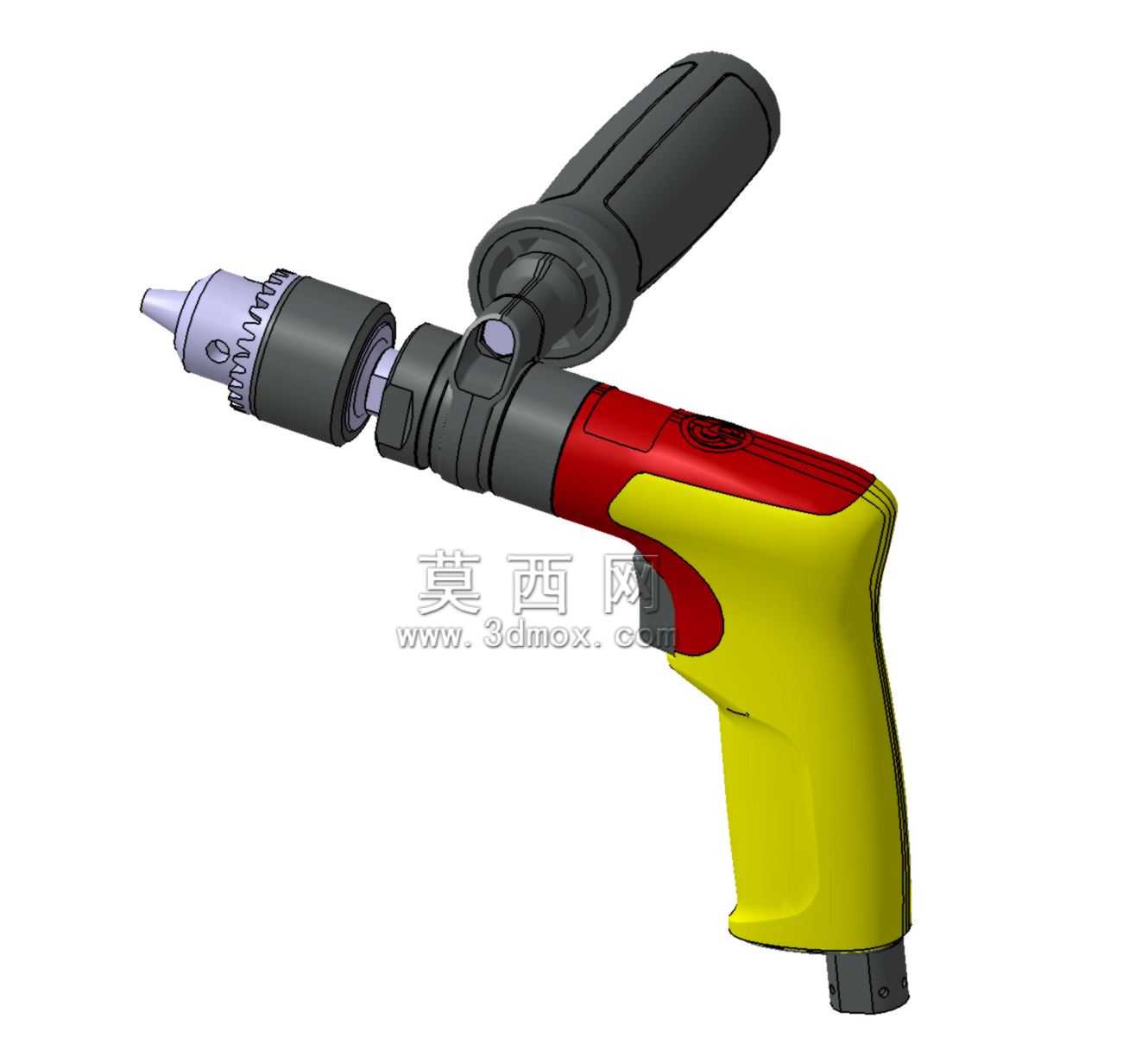

　　这款手持电钻的结构设计，核心围绕狭小空间作业的实际痛点展开，日常家装、设备维保、五金加工场景里，经常遇到垂直空间不足、转角位置无法下钻的情况，常规直柄电钻受机身长度限制，钻夹头无法对准作业面，强行操作不仅钻孔精度差，还容易憋烧电机，甚至扭伤操作人员手腕。设计时首先重构了主机与握把的连接结构，在两者衔接处设置了可锁止的旋转铰接机构，可实现0度到90度区间内的多角度档位调节，每个调节档位都有对应的定位卡槽，锁止后铰接处无旷量，钻孔时不会出现角度偏移，能适配墙面阴角、设备框架内侧、管道旁侧等常规电钻无法伸入的作业位置。

　　从功能特性来看，这款电钻采用无刷电机驱动结构，输出轴与钻夹头之间设置了行星减速齿轮组，可根据作业需求切换高低两档转速，低速档输出大扭矩，适配瓷砖、金属板材的大直径钻孔作业，高速档适配木材、塑料等软质材料的快速钻孔，同时集成了扭矩调节离合结构，达到设定扭矩后自动打滑，避免拧螺丝时螺帽滑牙或者钻头折断。钻夹头采用三爪自定心结构，夹持范围覆盖1mm到10mm的常规钻头、批头，夹头内部设置了防滑齿纹，夹持钻头时不会出现打滑甩头的问题，夹头前端带有锁紧套，徒手即可完成钻头的拆装更换，不需要额外借助夹头扳手，户外作业时便利性更强。

　　握把部分采用人体工学曲面设计，握持区域做了防滑纹理处理，贴合手掌自然弯曲弧度，长时间握持作业不易产生疲劳感，握把内部是电池仓结构，采用插拔式锂电包设计，电池包与握把的衔接处设置了导向滑槽与锁止卡扣，安装时对准滑槽推入即可自动锁止，拆卸时按压卡扣就能拔出电池，更换备用电池的过程不超过两秒，可满足连续不间断作业需求。握把上方设置了正反转切换拨杆与无级变速开关，开关按压力度与输出转速正相关，轻按慢转适合钻孔初始定位，重按快转适合高速钻孔作业，正反转拨杆位于开关旁侧，拇指无需离开握把即可完成切换，拧螺丝退出或者钻头卡滞时可快速调整转向。

　　外形尺寸方面，直柄状态下整机长度控制在220mm以内，握把直径42mm，成年男性单手握持完全无压力，调整为90度角钻状态时，主机部分与握把垂直，整体高度仅160mm，可伸入深度150mm以内的狭小空腔内作业，铰接处的旋转半径控制在35mm以内，不会和周边的管线、构件产生干涉。整机外壳采用玻纤增强尼龙材质，兼顾结构强度与绝缘性能，外壳拼接处做了错位止口设计，可阻挡作业时的粉尘、飞溅水渍进入机身内部，适配多粉尘、潮湿的复杂作业环境。机身前端的钻夹头与输出轴之间设置了密封轴承，可阻挡钻孔产生的金属碎屑进入减速箱，延长齿轮组的使用寿命。

　　散热结构设计上，主机外壳两侧设置了倾斜式进风栅格，栅格开口朝向斜后方，可避免钻孔产生的碎屑直接被吸入机身内部，电机尾部设置了离心式散热风叶，电机运转时风叶同步转动，带动气流从进风格栅流入，穿过电机定子、转子的间隙带走热量，再从握把与主机衔接处的出风槽排出，连续满负载作业20分钟，电机外壳温度可控制在45摄氏度以内，不会出现过热停机的问题。电池包外壳采用抗冲击ABS材质，内部电芯设置了防震缓冲垫，意外从1.2米高度跌落至水泥地面时，电芯不会出现移位、接触不良的问题，电池包自带过充、过放、过流保护电路，充电时充满自动断电，放电时电压过低自动切断输出，避免电芯损坏。

　　实际作业适配场景中，这款电钻除了常规的钻孔、拧螺丝作业外，调整角度后可完成橱柜内侧固定螺丝的拧紧、吊顶龙骨阴角位置的钻孔、汽车机舱内狭窄空间的构件拆装、配电箱内部的导轨安装等特殊作业，不需要操作人员别扭地调整手臂姿势，也不需要搭配转角万向软轴这类附加配件，减少了配件携带量，也避免了软轴传动扭矩损失、精度差的问题。整机的重心设置在握把与主机衔接的铰接位置，握持时整机前后重量平衡，单手操作时不会出现头重脚轻的下坠感，高空作业时单手握持更稳定，可有效降低操作疲劳。开关处设置了锁定按钮，长时间连续钻孔时按下锁定按钮，不需要一直按压开关即可保持连续运转，进一步降低长时间作业的手部负荷。
