折叠式多规格塞尺间隙测量工具结构

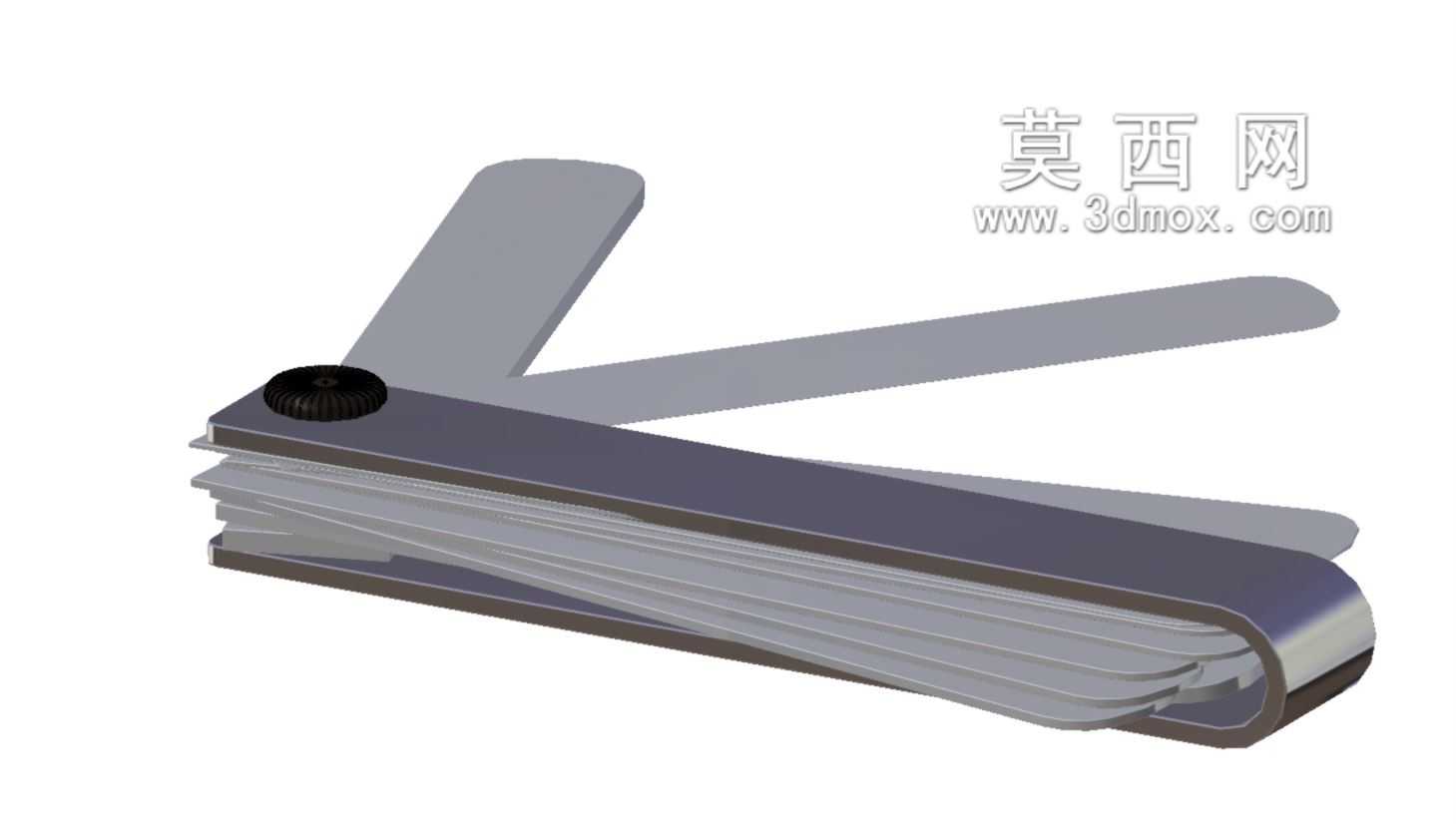

　　在机械设备装配、检修、公差校验的各类现场场景中，间隙测量是贯穿全流程的基础检测环节，从减速机齿轮侧隙调整、发动机气门间隙校验，到钣金拼缝公差确认、导轨安装平行度校准，都需要依靠能快速获取窄缝实际尺寸的测量工具完成作业，折叠式塞尺正是这类场景下应用频次极高的便携量具。这款折叠结构的塞尺采用多片不同厚度的金属测量片叠装收纳的设计思路，核心是解决零散厚度规易丢失、外出检修携带不便的痛点，所有测量片通过端部的枢轴结构串联，配合带防滑纹理的锁紧旋钮，可根据实际测量需求单独抽出任意一片或组合多片叠加使用，不用时可将所有测量片完全收纳入U型金属护套内，护套边缘做了圆弧钝化处理，避免日常取放时划伤操作人员手部，也能对薄而软的测量片形成有效防护，

　　减少测量片弯折、磕碰变形的概率。从结构设计的细节来看，每片测量片的厚度都经过精密校准，片体采用高弹性弹簧钢材质冲压成型，表面做了抛光防锈处理，既保证长期使用不会因锈蚀影响厚度精度，也能在塞入窄缝时具备足够的贴合度，不会因片体自身翘曲导致测量值出现偏差；枢轴位置的锁紧旋钮采用滚花设计，无需额外工具即可手动旋紧，当抽出需要的测量片后旋紧旋钮，可固定测量片的展开角度，避免测量过程中片体回折影响操作，旋钮的压紧力经过匹配设计，既不会因压力过大导致片体转动卡滞，也不会因压力不足出现使用中片体自行移位的问题。从安装与使用的边界尺寸来看，收拢状态下整体外形为细长条状，可轻松放入工装口袋或小型工具盒内，不会占用过多收纳空间；展开单片测量片时，

　　片体伸出长度可满足大部分深度在150mm以内的缝隙测量需求，测量片的端部做了微倒角处理，能更顺畅地塞入狭窄缝隙，不会因端部毛刺卡滞在缝隙入口影响测量效率。在实际工程应用中，这类塞尺的使用场景覆盖了设备全生命周期：新设备装配阶段，操作人员可通过不同厚度的测量片组合，校验配合面之间的间隙是否符合设计公差要求，避免因间隙过大导致设备运行振动超标、间隙过小出现运动副卡滞磨损；设备日常运维阶段，检修人员可快速测量易磨损部位的间隙变化，判断部件磨损量是否达到更换阈值，比如检查联轴器对中偏差、轴承游隙、密封件压缩量等参数时，都能通过塞尺获取直观的实测数据，相比百分表等精密量具，它不需要复杂的调零、固定操作，可单手完成测量作业，尤其适合高空、狭窄空间等不便架设精密测量仪器的作业场景。设计这类折叠塞尺的三维结构时，需要重点考量几个核心维度：一是叠装的多片测量片之间的间隙控制，既要保证每片都能灵活转动抽出，又要避免片间间隙过大导致整体收拢后过于松散，枢轴的直径与片体安装孔的公差配合需要控制在合理范围，过盈配合会导致片体转动阻力过大，间隙过大则会出现片体晃动、测量时定位不准的问题；二是护套的折弯弧度与尺寸匹配，U型护套的内部宽度需要刚好容纳所有叠装的测量片，护套端部的收口位置要做圆滑过渡，避免片体收拢时被护套边缘刮蹭产生毛刺；三是锁紧旋钮的螺纹规格与压紧行程匹配，要保证旋钮旋至最紧位置时，能对所有展开的片体形成足够的压紧力，同时旋钮的外径要符合单手操作的人机工程尺寸，

　　直径过小会导致旋紧时力矩不足，直径过大则会增加整体重量、影响便携性。不同于单片式厚度规，折叠结构的塞尺可实现多量程覆盖，单把工具即可满足0.02mm到1mm区间内的常用间隙测量需求，不需要操作人员携带多把不同厚度的单片规，大幅减少外出检修时的工具携带量，同时叠装结构的设计也让测量片的防护性能得到提升，相比零散的单片测量片，使用寿命可提升数倍，尤其适合在机加工车间、户外设备检修、装配流水线等高频使用的场景下长期使用。在结构建模过程中，需要对每一片测量片的厚度做参数化设置，方便根据不同的量程需求快速调整片组的厚度组合，枢轴与旋钮的配合部分需要做干涉检查，确保旋钮旋转过程中不会与护套、测量片产生运动干涉，收拢状态下所有测量片的端面要保持齐平，不会出现个别片体突出护套的情况，避免日常携带时突出的片体被弯折损坏。
