拼接式民航客机外观结构三维设计

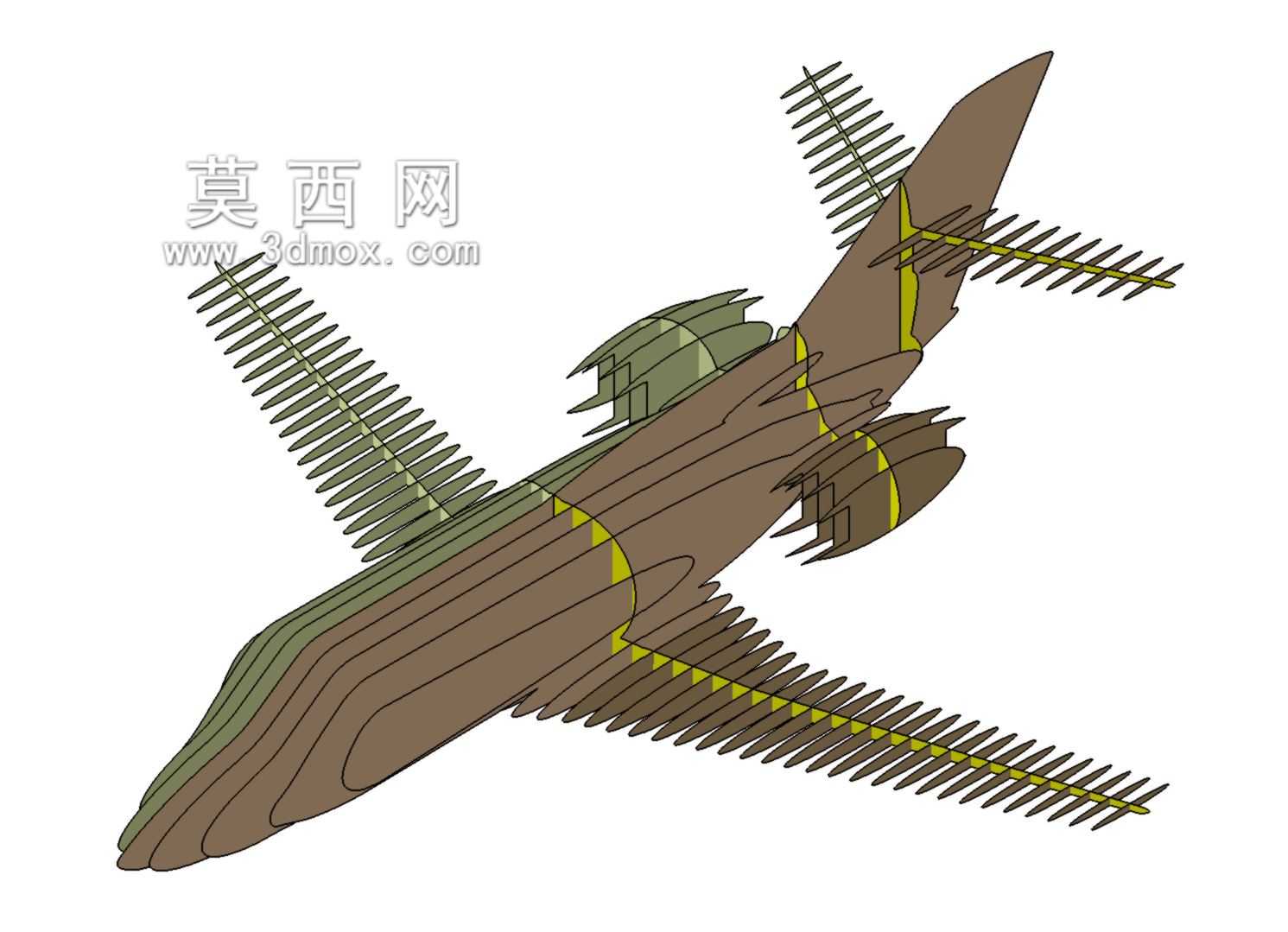

　　该三维模型呈现的是可用于拼接制作的民航客机外观结构，从航空文创、科普教具的实际应用场景出发，还原了干线民航客机的核心外形特征，可直接用于航空科普展示、手工拼装教具开发、文创周边结构验证等场景。从实际用途来看，该结构拆分逻辑适配平面板材切割加工，所有曲面轮廓都做了等厚切片处理，每一片层的轮廓线都对应板材切割的走刀路径，不需要额外做曲面展开就能直接对接激光切割、线切割等加工工艺，加工完成后可通过层叠拼接组装出完整的客机立体外形，不需要复杂的粘接定位结构，层与层之间的对齐基准在切片时就已经预留，组装时只需按照层序对齐即可完成整体装配。从功能特性来看，模型完整保留了民航客机的气动外形核心要素，机头部位的流线型曲面通过连续的层片轮廓渐变实现，

　　从机头雷达罩位置开始，每一层的截面轮廓都按照真实客机的机身截面变化规律做渐变过渡，没有出现截面突变导致的外形失真；机身中段保持等直截面特征，对应真实客机的客舱、货舱段外形，机翼安装位置的层片预留了机翼与机身的对接卡槽，不需要额外做定位工装就能完成机翼与机身的拼接；机翼部分采用后掠翼布局，翼型轮廓通过层片的渐变还原了机翼的上反角与安装角，尾翼部分包含垂直尾翼与水平尾翼，垂尾后掠角度、平尾的安装位置都和真实民航客机的布局保持一致，发动机吊舱的位置也在机翼下方的对应层片做了轮廓预留，拼接完成后可以完整呈现双发客机的整体外观特征。从设计思路来看，整个模型采用层叠切片的设计逻辑，将三维曲面实体沿机身纵向做等距切片，

　　每一片切片的轮廓都提取对应位置的机身截面外形，同时将机翼、尾翼、发动机等部件也做同方向的切片处理，所有切片的厚度统一，适配常规板材的加工厚度规格，不需要针对不同部件调整切割参数；设计过程中特意规避了倒扣结构，所有切片的轮廓都没有内凹的无法加工的锐角，切割过程中不需要做二次工艺处理，板材利用率可以达到较高水平，拼接后的整体结构强度足够支撑日常展示、教具把玩的受力需求，不会出现局部部件易脱落的问题。从外形尺寸与安装边界来看，拼接完成后的整机长度、翼展、机身高度比例严格遵循真实民航客机的长宽比，机头到机尾的纵向长度与翼展的比例约为1.2:1，机身最大直径位置在机翼安装段，对应的层片宽度为整机宽度的核心基准；

　　机翼从机身两侧伸出的长度占翼展总长度的三分之二，机翼后缘与机身尾部的距离预留了尾翼的安装空间，垂尾的高度约为机身直径的1.5倍，平尾的展长约为垂尾高度的1.2倍；所有拼接层片的对齐基准孔位都设置在机身中轴线位置，组装时可以通过细杆穿过基准孔实现快速定位，不需要反复调整层片位置，安装完成后整机的外表面没有明显的拼接台阶，层片之间的缝隙控制在板材厚度公差范围内，打磨后可以直接做表面涂装处理，适配航空科普展陈、教学演示等不同场景的外观需求。在实际工程应用中，这类层叠拼接的航空模型结构，既可以用于中小学航空科普课程的手工实践教具，让学生通过拼接过程理解民航客机的外形结构组成，也可以用于航空主题展馆的互动展项，观众可以现场参与拼接过程直观了解飞行器的外形特征；同时该结构的设计逻辑也可以拓展到其他飞行器的模型开发中，只需要调整对应截面的轮廓参数就能快速生成不同机型的拼接结构，不需要重新做整体建模，大幅缩短同类文创产品的开发周期。
