手持式便携气动拧紧工具外观结构设计

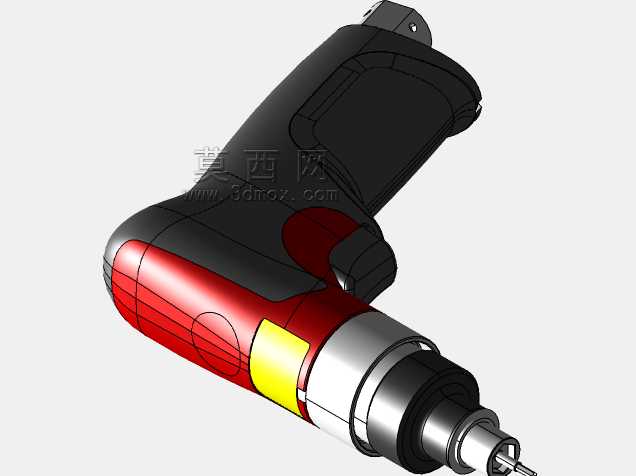

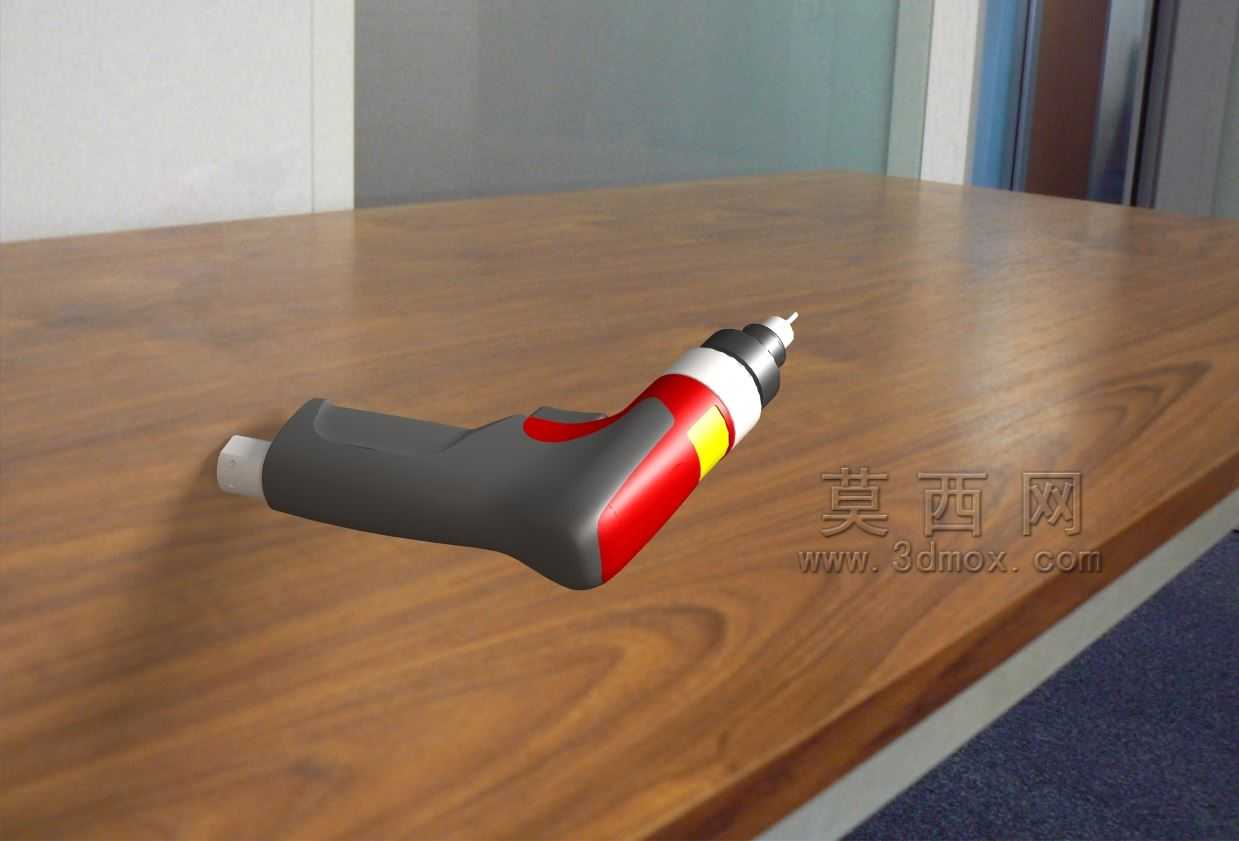

　　在汽车零部件装配、家电总装、小型五金件加工的工位场景里，这类手持拧紧工具是一线操作员工接触频次最高的工装之一，不同于固定式的拧紧轴设备，它的作业半径不受设备安装位置限制，能适配工位上不同角度、不同位置的紧固件锁付需求，哪怕是工装夹具遮挡的边角位置，操作人员也能通过调整持握角度完成作业。从结构设计逻辑来看，这款工具的整体重心被刻意设置在握柄区域，操作人员单手握持时，手腕不需要额外施加抵消重心偏移的力，长时间连续作业的疲劳度会明显降低，握柄表面的曲面完全贴合成年人手掌自然弯曲的形态，虎口位置做了加厚的弧度过渡，不会出现硌手的问题，握柄上的红黄色标识区域不仅是外观区分，实际是防滑包覆层的分界位置，对应手掌指节的施力区域，

　　包覆层的摩擦系数经过匹配，哪怕手上沾有少量装配工位常见的润滑油、切削液，也不会出现打滑脱手的情况。工具前端的输出轴做了同轴度精度控制，输出端的连接接口采用通用的标准快换结构，不需要额外辅助工具就能快速更换不同规格的批头或者套筒，适配M3到M8区间不同规格的紧固件锁付需求，输出轴的外露长度经过反复调整，既保证了足够的连接深度，又不会因为长度过长导致作业时与周边工件发生干涉。从安装边界和尺寸适配的角度来说，这款工具的整体外径控制在握柄位置最大直径42mm，总长度控制在180mm以内，能伸入大部分狭窄的装配空间，比如汽车内饰件安装时的钣金空腔、家电外壳内部的支架位置，都能顺利完成操作，不会因为外形尺寸过大被周边结构卡住。

　　气路接口设置在工具的尾端位置，接口轴线与工具主体轴线保持一致，连接压缩空气管路之后，管路不会向侧面凸出影响操作角度，操作人员在调整工具姿态时，管路不会剐蹭到周边的工件或者工装。工具的外壳主体采用高强度工程塑料包覆内部金属机芯的结构，外层塑料壳不仅起到绝缘防护的作用，还能隔绝内部机芯作业时产生的振动，传递到手掌的振动幅度被控制在人体可接受的范围内，不会因为长时间操作出现手麻的问题。在功能设计上，这款工具的触发开关设置在握柄的前侧位置，对应食指自然放置的区域，操作人员不需要调整握姿就能按压开关启动工具，开关的按压行程做了分段设计，轻按是低速转动模式，适合紧固件初始对位的时候使用，避免批头滑牙刮花工件表面，按到底之后是额定转速作业模式，

　　能快速完成紧固件的拧紧动作，开关的按压力度设置在15N左右，既不会因为误触导致工具意外启动，又不会因为按压力度过大增加手指的疲劳度。工具的侧面没有多余的凸出结构，整体外轮廓保持流畅的曲面过渡，在伸入狭窄空间作业时，不会被边角的结构勾挂，能顺畅地调整作业角度。内部机芯的固定结构采用多点位的筋位支撑，把金属机芯牢牢固定在塑料外壳内部，作业时不会出现机芯晃动导致的输出轴偏摆问题，保证拧紧过程中输出轴与紧固件保持同轴，减少批头磨损和紧固件打滑的概率。尾端的气路接口内置了密封结构，连接气管之后不会出现漏气的问题，压缩空气的流通通道做了流线型设计，气流通过时的阻力更小，能在同等气压下提供更稳定的扭矩输出，不会因为气流紊流导致扭矩波动，影响拧紧的一致性。
