手动式楔形管材夹紧定位工装结构

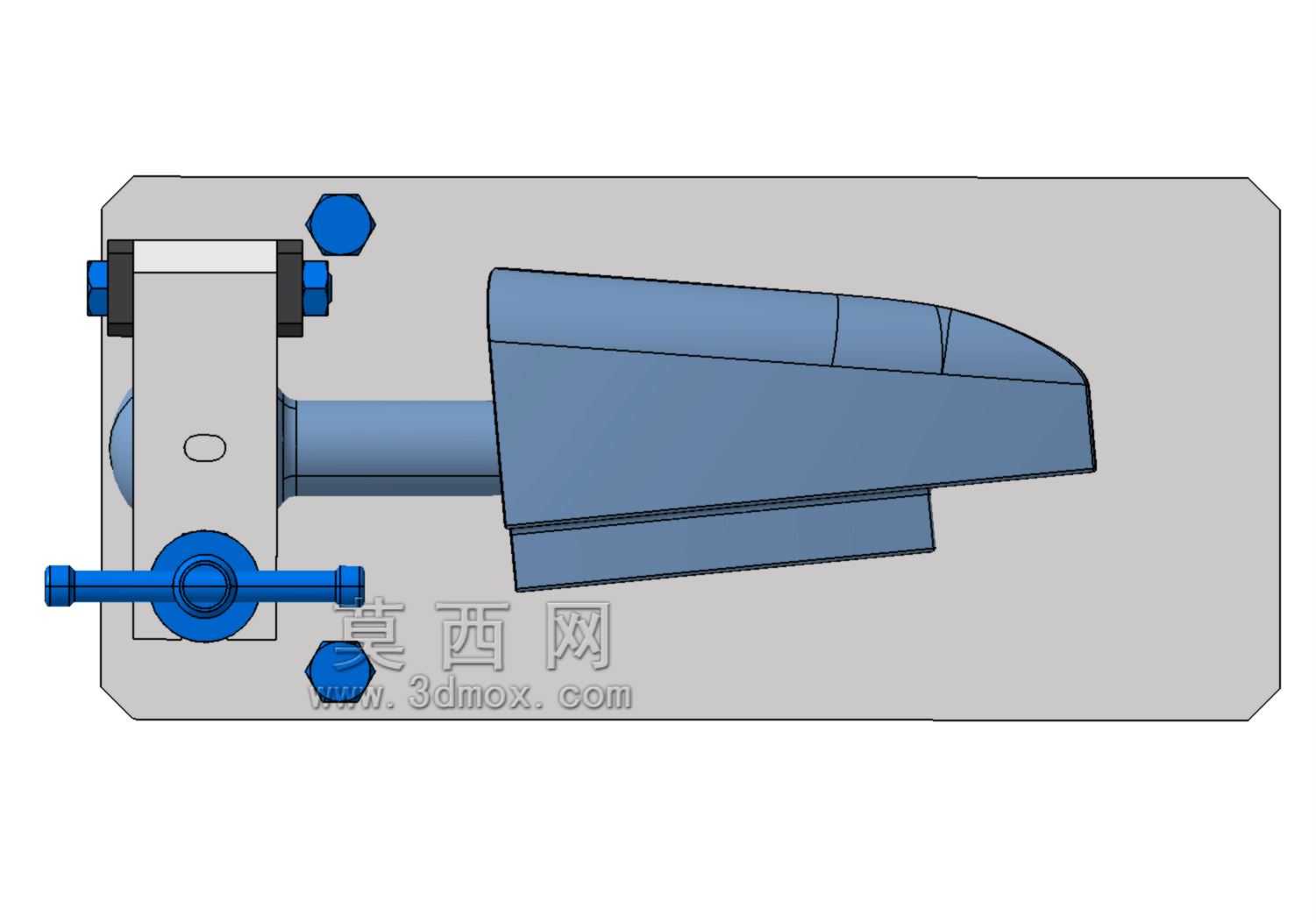

　　这款手动楔形夹紧结构，主要面向小规格金属管材、棒材的端面加工、坡口打磨、管件对接预装等工位的工件固定需求，在五金维修、小型管件加工、教学实训场景中适配性极强，无需外接气源电源，纯机械结构的传动逻辑让它在无动力供给的野外维修、流动作业场景下也能稳定发挥作用。从结构布局来看，整套装置以一块铣削加工的平板作为安装基座，基座上预留了沉头安装孔位，可直接通过内六角螺栓固定在工作台或者临时支架上，安装边界的孔位间距按照常规钳工工作台的T型槽间距设计，不需要额外加工过渡连接板就能完成装夹固定，基座整体厚度足够承受夹紧过程中的倾覆力矩，不会在工件受力时出现基座翘曲变形的问题。核心的夹紧执行部件采用楔形块配合螺杆进给的结构，

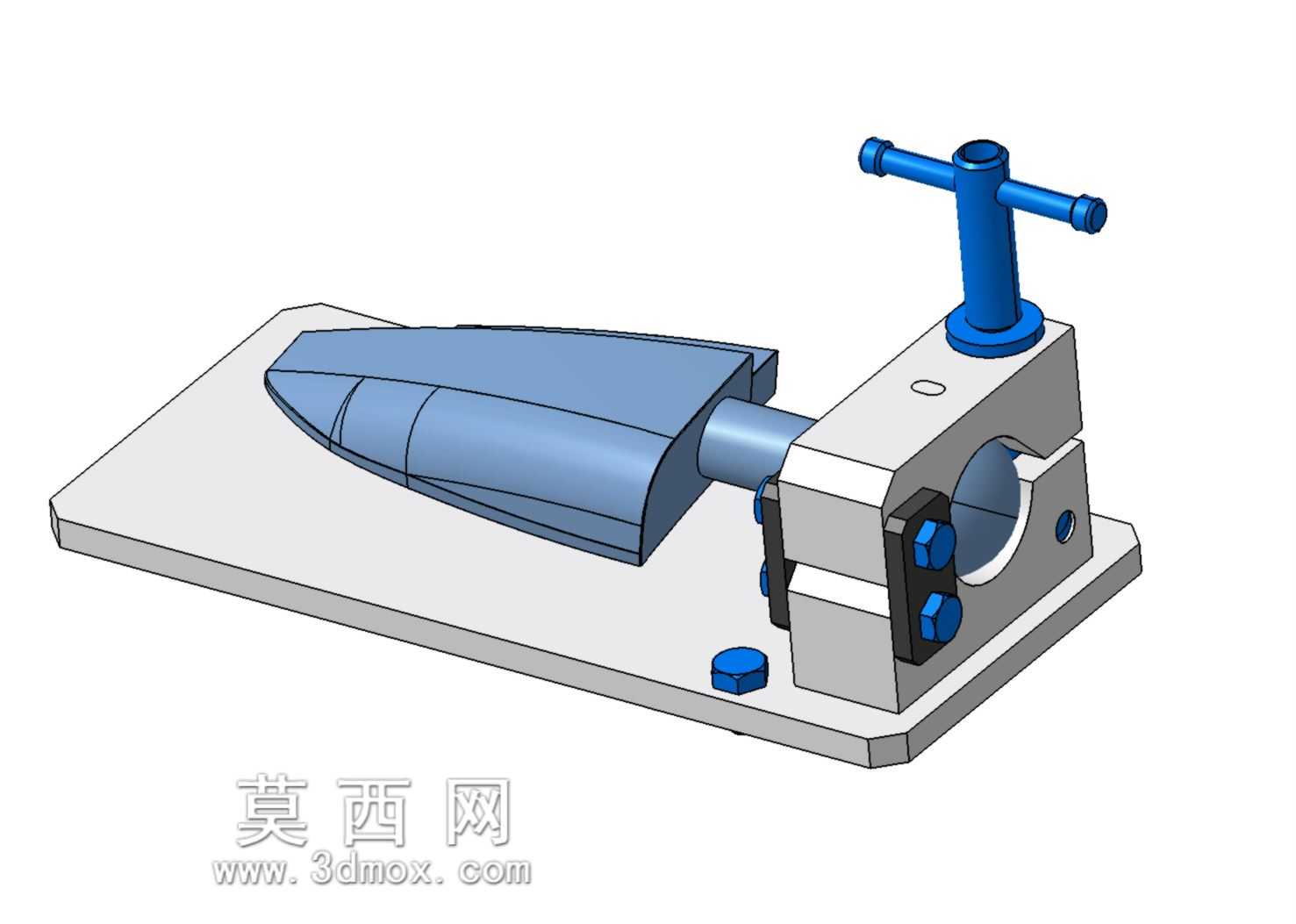

　　前端的楔形夹紧头做了多台阶的弧面适配设计，不同直径的管材插入基座前端的定位圆孔后，转动顶部的T型手动摇杆，螺杆带动楔形块沿轴向进给，利用楔形面的斜度增力特性，将螺杆的圆周转动力矩转化为垂直于管材外壁的夹紧正压力，相比普通的螺杆直顶夹紧结构，楔形面的接触面积更大，夹紧时不会在薄壁管材表面压出明显凹痕，同时增力比更高，操作人员不需要施加过大的扳动力就能获得足够的夹紧力，避免加工过程中工件出现轴向窜动。定位圆孔的轴线与楔形块的进给轴线保持严格同轴度，设计时通过基座上的导向槽约束楔形块的进给方向，不会出现偏载卡滞的问题，导向槽与楔形块的配合间隙控制在合理范围，既保证进给顺畅无卡顿，又不会因为间隙过大导致夹紧时工件出现角度偏移。

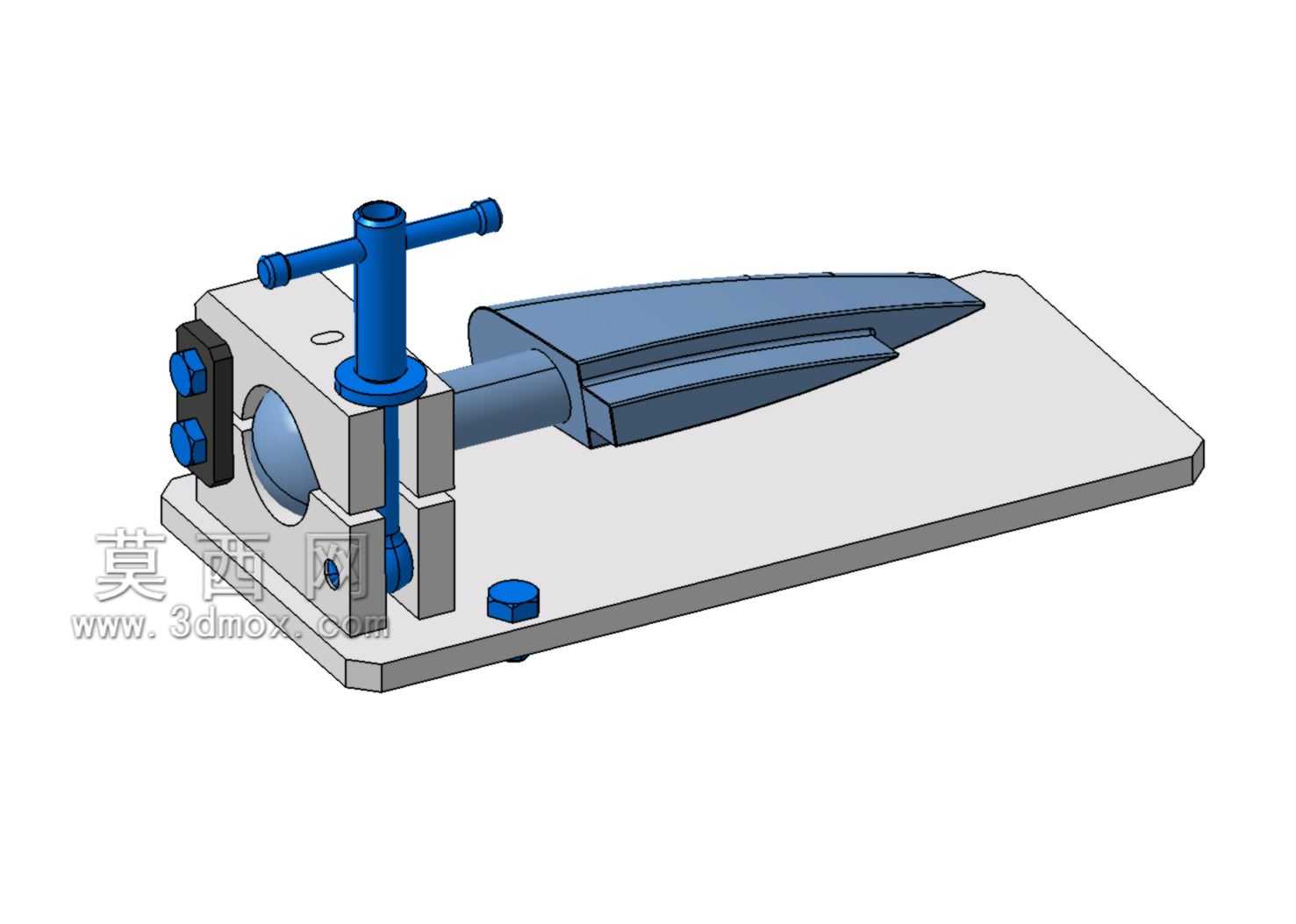

　　顶部的T型摇杆做了滚花防滑处理，摇杆的力臂长度经过反复校核，既不会因为力臂过长导致夹紧力过载压伤薄壁工件，也不会因为力臂过短导致操作费力，摇杆与螺杆的连接采用可拆卸的销钉结构，长期使用出现磨损后可以单独更换摇杆部件，不需要拆解整套夹紧结构。基座侧面设置了锁紧调节块，通过两个内六角螺栓调整调节块的位置，可以适配不同壁厚的管材夹紧需求，当加工薄壁管件时，适当调小调节块的进给行程，避免楔形块进给过量导致管材变形；加工厚壁实心棒材时，可将调节块退至最大行程位置，获得更大的夹紧行程。整套结构的所有运动部件都做了圆角过渡处理，没有尖锐的棱角，避免操作过程中划伤操作人员，外露的螺杆部位预留了润滑注油孔，定期加注润滑脂就能保证长期使用无锈蚀卡滞。

　　从实际使用的工况适配来看，这套结构可以覆盖直径6mm到25mm范围的圆形管材、棒材装夹，夹紧后工件的径向跳动量控制在很小的范围，能够满足端面倒角、管口扩口、管件焊接定位等工序的精度要求，相比台虎钳的通用装夹方式，这种专用的楔形夹紧结构对圆形工件的贴合度更好，不会出现夹伤工件、装夹偏心的问题，而且整体体积小巧，重量较轻，方便移动到不同作业场景使用，不需要复杂的调试过程，操作人员只需要将工件插入定位孔，转动摇杆即可完成夹紧，松开时反向转动摇杆，楔形块在复位弹簧的作用下自动退回，即可取出工件，操作流程简单，不需要专门的培训就能上手使用。在结构设计的过程中，优先考虑了零部件的加工工艺性，基座、楔形块、螺杆等核心零件都采用常规的铣削、车削加工即可完成，不需要特殊的加工设备，普通的机加工车间就能完成整套装置的加工制造，零部件的通用化程度高，螺杆、锁紧螺栓等标准件都采用市面通用的规格，后期维护更换配件十分方便，不需要单独定制非标零件。楔形夹紧头的工作表面做了淬火处理，表面硬度达到HRC45以上，长期夹紧金属工件也不会出现磨损凹陷，延长了整套装置的使用寿命，基座表面做了发黑防锈处理，在潮湿的作业环境下也不容易出现锈蚀，适合车间、维修现场等复杂环境长期使用。
