标准化男性人体姿态三维参考模型

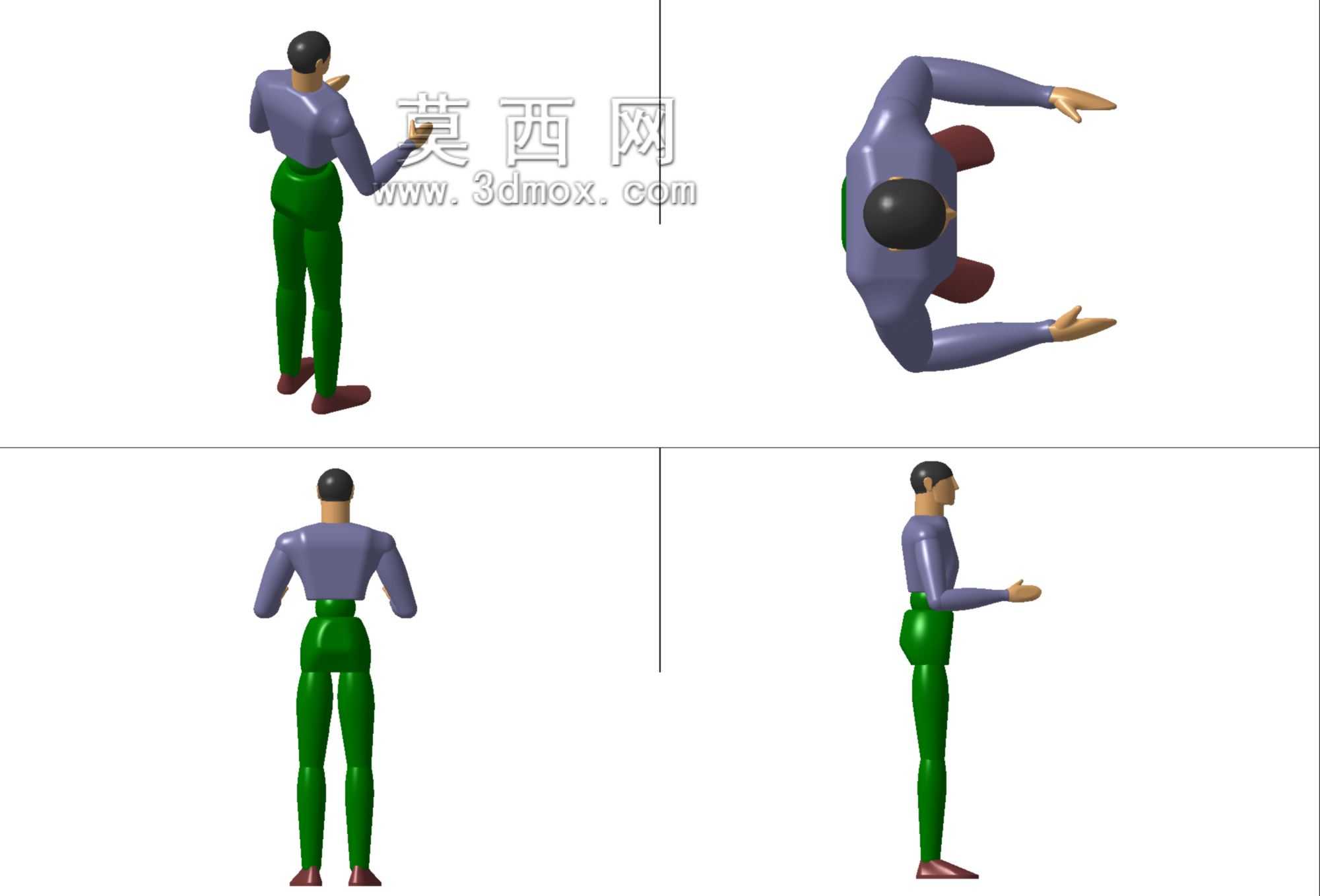

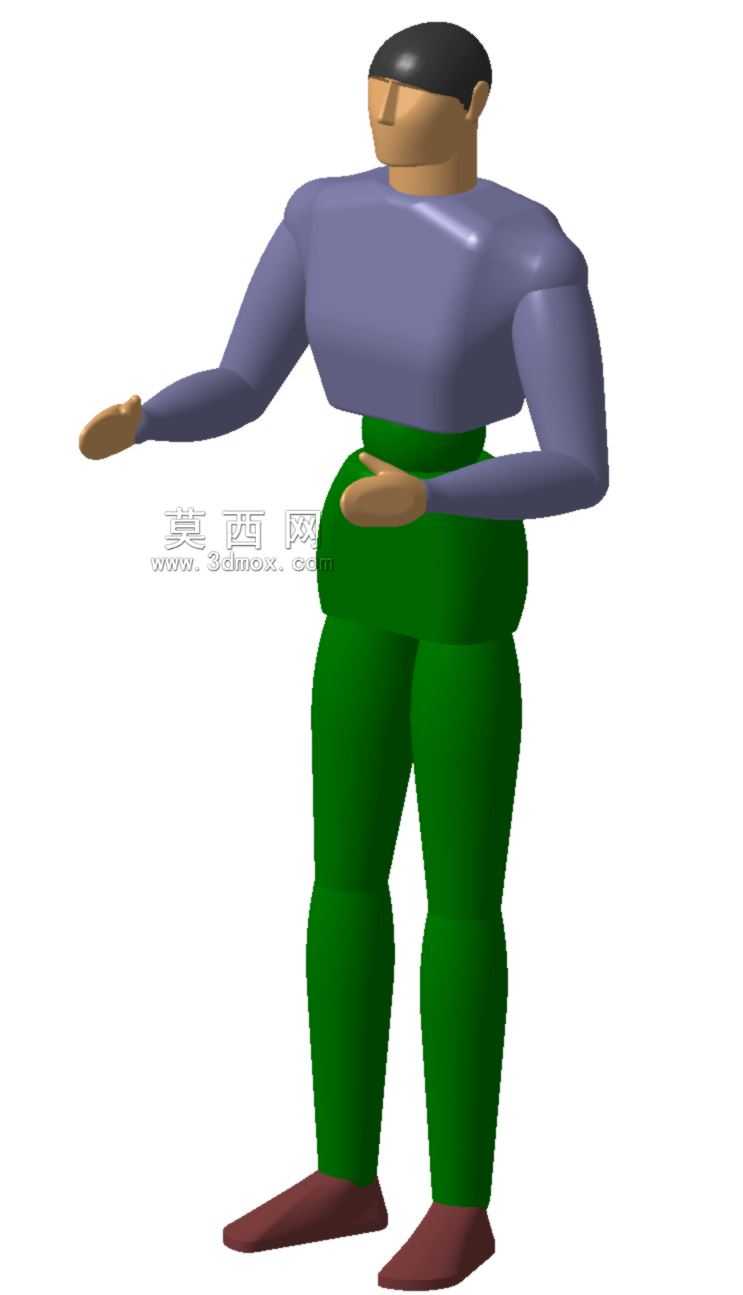

　　在做设备人机适配设计、产线工位布局规划、操作空间校核的时候，最容易出现的问题就是只盯着设备本身的结构尺寸，忽略了实际操作人员的肢体活动边界，最后做出来的设备要么操作时肢体伸展受限，要么预留空间过大浪费厂房面积，这时候一个比例准确、姿态可参考的标准化人体模型，就能在三维布局阶段把绝大多数空间干涉问题提前规避掉。这个人体模型采用亚洲成年男性的标准人体比例搭建，整体站姿符合日常操作的自然姿态，上肢分别呈现前伸、侧展等不同操作位的肢体状态，没有做夸张的艺术化变形，所有肢体分段的比例都参考人机工程学的通用测量数据，头身比、上下肢长度比例、躯干厚度都符合常规成年男性的尺寸区间，用来做操作空间校核的时候不会出现比例失真导致的尺寸误判。

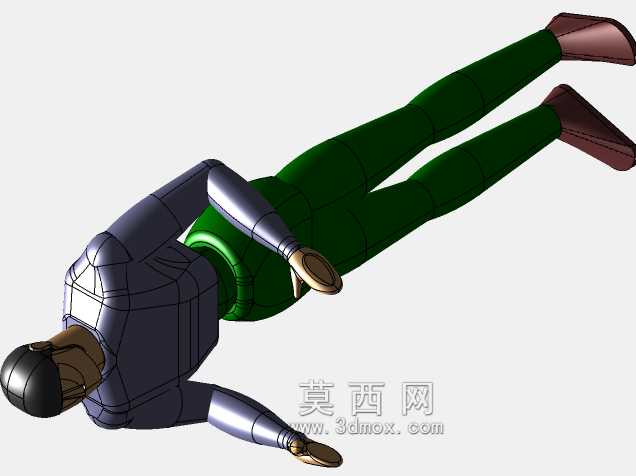

　　做产线布局的时候，把这个模型放到预设的操作工位上，就能直观看到操作人员站立时，手部可达的操作范围边界，比如设备操作面板的安装高度，要是按照模型自然抬手的高度区间设置，就能避免操作人员长期抬臂操作产生的疲劳，要是操作手柄的位置在模型手臂前伸的舒适区间内，就能确认这个位置不需要操作人员过度探身，符合安全操作的距离要求。在做设备安全防护设计的时候，这个模型也能用来校核防护栏的安全距离，比如旋转设备的防护栏和运动部件的间距，要是模型的肢体无法穿过防护间隙触及运动部件，就能满足安全防护的基本要求，不用等实物样机做出来再返工调整防护结构。模型的肢体采用分段式结构搭建，不同肢体段的转动中心都对应真实人体的关节位置，

　　后续如果需要调整姿态适配不同的操作场景，比如坐姿操作、弯腰取件的姿态，可以直接以关节为转动轴调整肢体角度，不需要重新搭建整体模型，调整后的肢体比例也不会出现变形错位的问题。在做运输设备的载人空间设计时，比如工程车辆的驾驶室、观光车辆的乘员空间，把这个模型放到驾驶位上，就能直观核对头部空间余量、腿部伸展空间、方向盘与人体的间距是否合理，不用反复对照二维的人体尺寸表换算空间尺寸，三维环境下的直观核对能大幅减少尺寸换算带来的误差。很多设计人员在做三维布局的时候习惯用简单的方块代替人体占位，这种占位方式只能体现整体的占地面积，没法体现肢体活动时的空间需求，比如侧方操作时手臂伸展需要的横向空间，抬手操作时需要的上方净空，

　　方块占位都没法准确表达，很容易导致后期安装时出现肢体和设备结构的干涉。这个模型的外形做了简化处理，没有冗余的曲面细节，在大型装配体里调用的时候不会占用过多的系统资源，哪怕整条产线十几个工位都放置这个模型做空间校核，也不会导致装配体打开卡顿、旋转延迟的问题，适合在布局设计阶段频繁调用调整。模型的站立基准面完全贴合三维坐标系的XY平面，导入到不同的三维软件环境里都不需要重新调整放置基准，直接拖入装配体就能对齐地面基准，和设备模型的地面安装面保持统一的参考基准，不会出现基准偏移导致的尺寸核对错误。在做维修空间校核的时候，把模型放到设备的维修门位置，就能直观看到维修人员打开维修门后，肢体伸入设备内部的操作空间是否足够，比如更换滤芯、紧固螺丝的时候，手臂需要的活动空间有没有被设备内部的结构件遮挡，提前预判维修操作的可达性，避免设备交付后因为维修空间不足导致的维护困难。做公共设施的机械结构设计时，比如自助终端的操作区、闸机的通行空间，用这个模型做空间校核，能确保不同操作姿态下的通行和操作空间符合常规人体尺寸，不会出现空间过窄无法正常操作、通行的问题。
