三耳带孔圆形法兰连接座结构设计

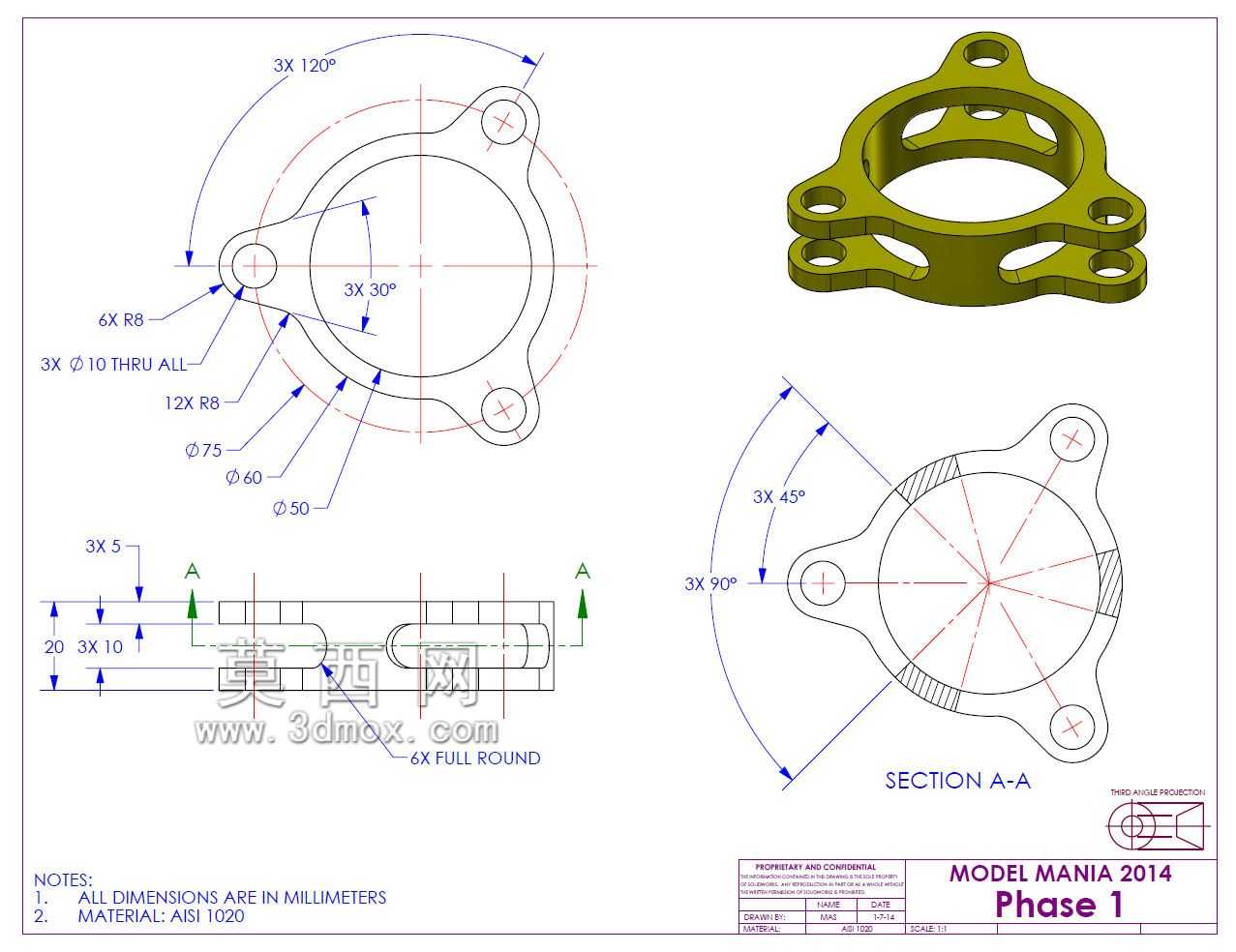

　　这类带三耳安装位的圆形法兰连接座，多应用在中小型流体管路、气动系统的管路对接场景，也可作为小型动力输出端的端盖连接件使用，在轻工自动化设备、小型液压站、民用供水支路的管路布设中十分常见。从结构功能来看，中间的通孔为介质流通或轴件穿设预留了足够空间，三个均匀分布的带孔耳座承担整个构件的安装固定功能，耳座上的通孔适配标准紧固件，可实现与对接面的快速锁紧，无需额外加工焊接位，拆装维护的便利性远高于一体式焊接法兰。设计阶段首先要确定中心通孔的通径边界，图中标注的Φ50、Φ60、Φ75尺寸分别对应内孔、密封槽位、主体外圆的尺寸边界，密封槽的设置是为了嵌入O型密封圈，避免对接后出现介质渗漏，这也是压力管路连接件的必备结构。

　　三个耳座的角度分布经过受力校核，120°的均匀排布可让安装后的锁紧力均匀作用在对接面上，不会出现局部应力集中导致的密封面变形问题，耳座上的Φ10通孔适配M8或M10的标准螺栓，安装时不需要特制紧固件，现场装配的适配性很强。耳座与主体衔接处做了R8的圆角过渡，避免机加工和热处理环节出现应力裂纹，同时也能减少装配时的锐角磕碰风险。主体厚度方向的尺寸标注明确了安装后的轴向占位，20mm的主体厚度可保证在1.6MPa的常规工作压力下不会出现结构形变，耳座处的3X5沉孔设计可让螺栓头部完全沉入孔内，不会突出安装面，避免与周边其他零部件产生干涉。剖面视图中展示的全圆角结构，是为了消除耳座根部的应力集中点，在设备运行产生振动时，

　　耳座不会因为长期交变应力出现断裂问题。尺寸标注中所有未注公差均按照机械加工通用公差执行，线性尺寸公差取IT12级，形位公差中安装面的平面度要求控制在0.05mm以内，保证对接后密封面的贴合度，三个安装孔的位置度公差控制在Φ0.2mm范围内，避免现场安装时出现孔位对不齐的问题。这类零件的加工通常采用棒料铣削成型，或采用铸造毛坯后二次机加工的工艺，量产场景下多采用压铸或精密铸造工艺降低加工成本，单件小批量生产时直接选用圆钢铣削即可满足精度要求。实际选型使用时，需要先确认对接端的法兰通径、安装孔位分布是否匹配，同时根据工作介质的类型选择对应的材质，常规水、气介质选用普通碳钢做表面镀锌处理即可，

　　有腐蚀性介质的场景则需要选用304或316不锈钢材质。安装过程中要注意三个螺栓的锁紧力矩保持一致，按照对角锁紧的顺序逐步加力，避免单侧受力过大导致密封面倾斜渗漏，日常维护时只需定期检查密封圈的老化情况，不需要对构件本身做额外保养，结构可靠性足以满足长期连续运行的使用需求。
