偏置连杆传动结构三维设计

　　这类偏置连杆构件常见于需要实现非同轴动力传递的铰接传动场景，在轻工自动化输送线的摆臂驱动机构、小型压力设备的行程放大机构、农用机械的操作联动结构中都能见到同原理构件的应用，核心作用是在两个存在中心距偏差的铰接点位之间传递往复摆动力，避免传动路径与周边结构件产生运动干涉。从结构功能来看，构件两端分别设置同轴度要求较高的铰接孔位，一端为大直径铰接端，用于和设备机架上的固定销轴配合，作为整个摆臂的回转支撑基准，孔内可根据载荷需求加装自润滑衬套或者滚动轴承，降低往复摆动过程中的摩擦损耗；另一端为小直径铰接端，用于和驱动推杆或者从动执行构件连接，将动力输出到末端执行端，两端孔的中心偏置距离直接决定了整个连杆机构的摆动行程与传动角大小，

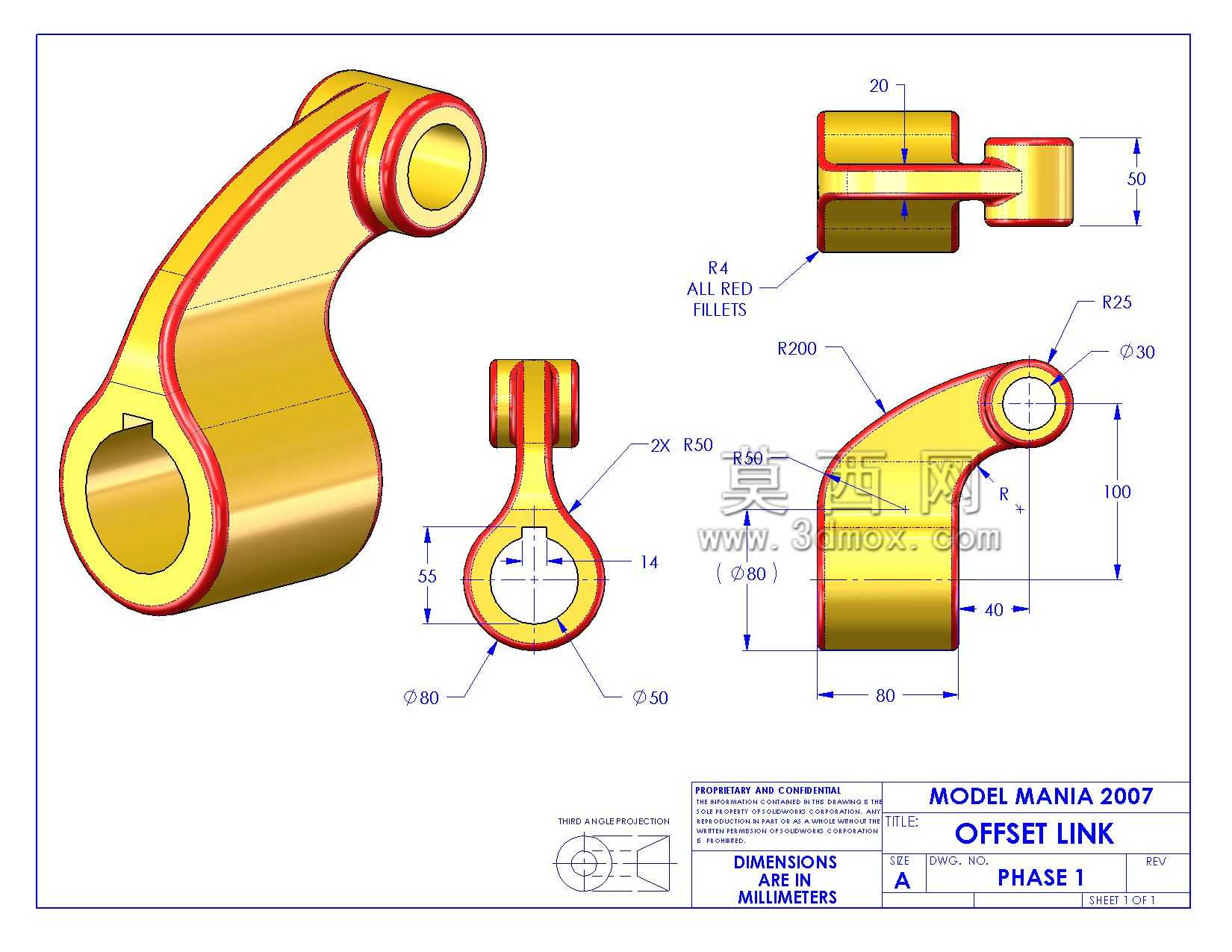

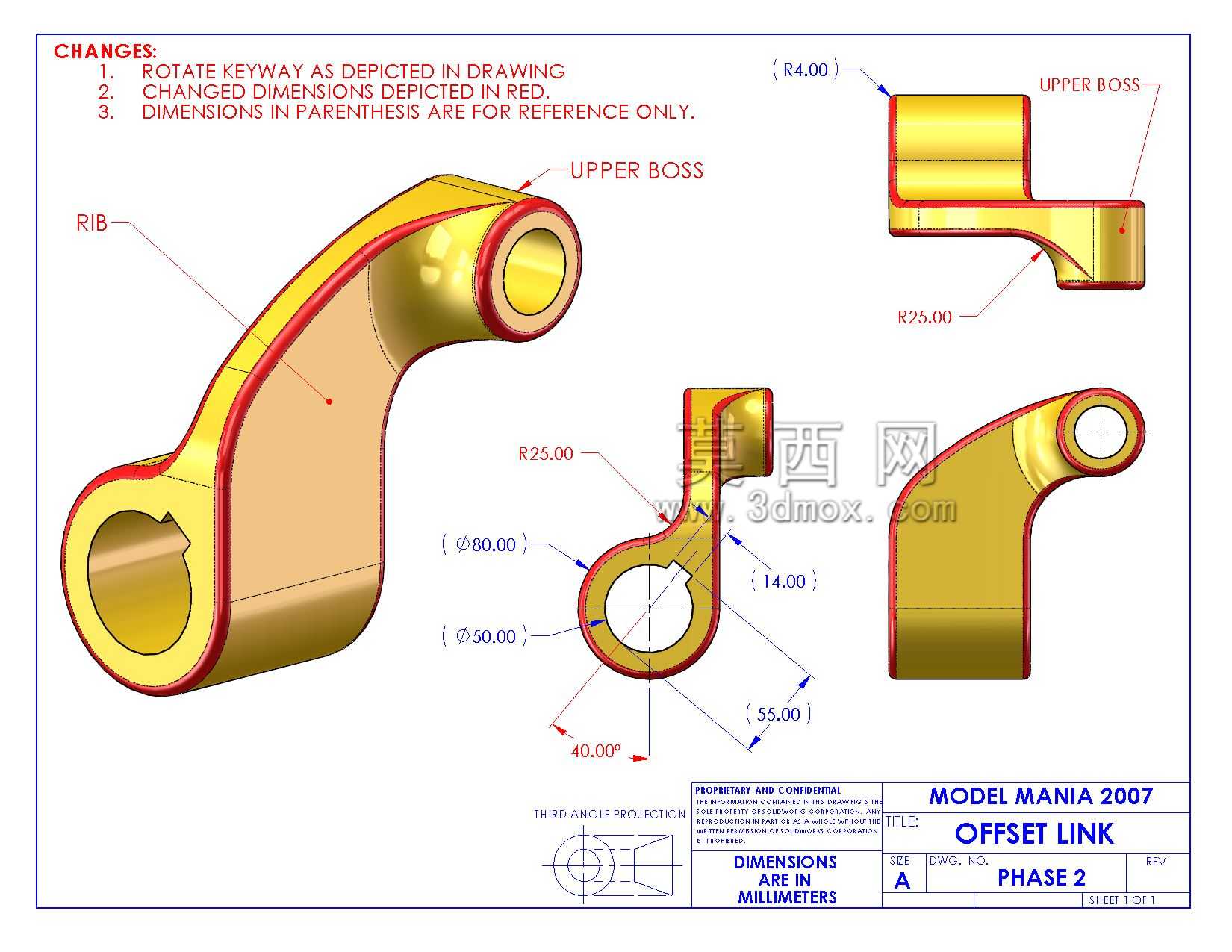

　　是设计阶段需要优先校核的核心参数。设计过程中首先要确定两端铰接孔的中心距，结合整个机构的行程需求，避免传动角过小导致的机构死点问题，图中构件大端铰接孔直径为80mm，小端铰接孔直径为30mm，两孔中心垂直方向距离为100mm，水平方向偏置距离为40mm，安装时大端孔的轴向定位尺寸为55mm，小端连接端的轴向厚度为20mm，整个构件的最大外轮廓宽度为80mm，所有外棱边都设置了R4的圆角过渡，避免应力集中，同时大端与杆身过渡位置设置R50的圆弧过渡，小端与杆身的过渡位置设置R25的圆弧，杆身外侧轮廓采用R200的大圆弧顺滑连接，既保证了构件的整体强度，也避免了摆动过程中与周边相邻构件发生剐蹭。建模阶段需要优先处理两端孔位的位置精度，

　　先绘制两个铰接孔的中心定位线，再依次搭建两端圆柱凸台的基础轮廓，之后通过放样或者多截面实体的方式构建中间的连接臂身，最后对所有棱边按照标注要求添加圆角特征，需要注意的是所有圆角都为等半径外圆角，不存在内凹的清角结构，既符合铸造或者锻压毛坯的成型工艺要求，也能降低后续机加工的工序难度。实际选型应用时，需要根据传递的扭矩大小核算杆身的最小截面强度，该构件杆身与大端连接位置的截面厚度为14mm，常规工况下采用45号钢调质处理即可满足中等载荷的传动需求，如果应用在有腐蚀环境的户外设备中，也可以更换为铸不锈钢材质，表面做钝化处理提升耐候性。安装过程中要保证两端铰接孔的轴线平行度误差控制在允许范围内，否则会在摆动过程中产生额外的侧向力，

　　加速铰接位置衬套的磨损，同时要注意小端连接的销轴轴向固定要可靠，避免往复运动过程中销轴窜动导致连杆脱落。这类连杆构件相比直连杆的优势在于可以绕过传动路径上的障碍物，在结构布局紧凑的设备内部，不需要额外抬高铰接点的位置就能实现动力传递，能有效压缩整个传动机构的占用空间，在很多安装空间受限的联动机构中，这类偏置结构的连杆往往是最优的设计选择。
