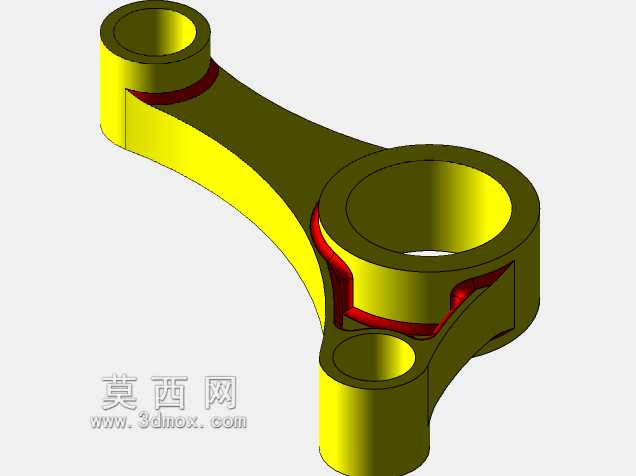

三孔连杆类传动连接构件结构设计

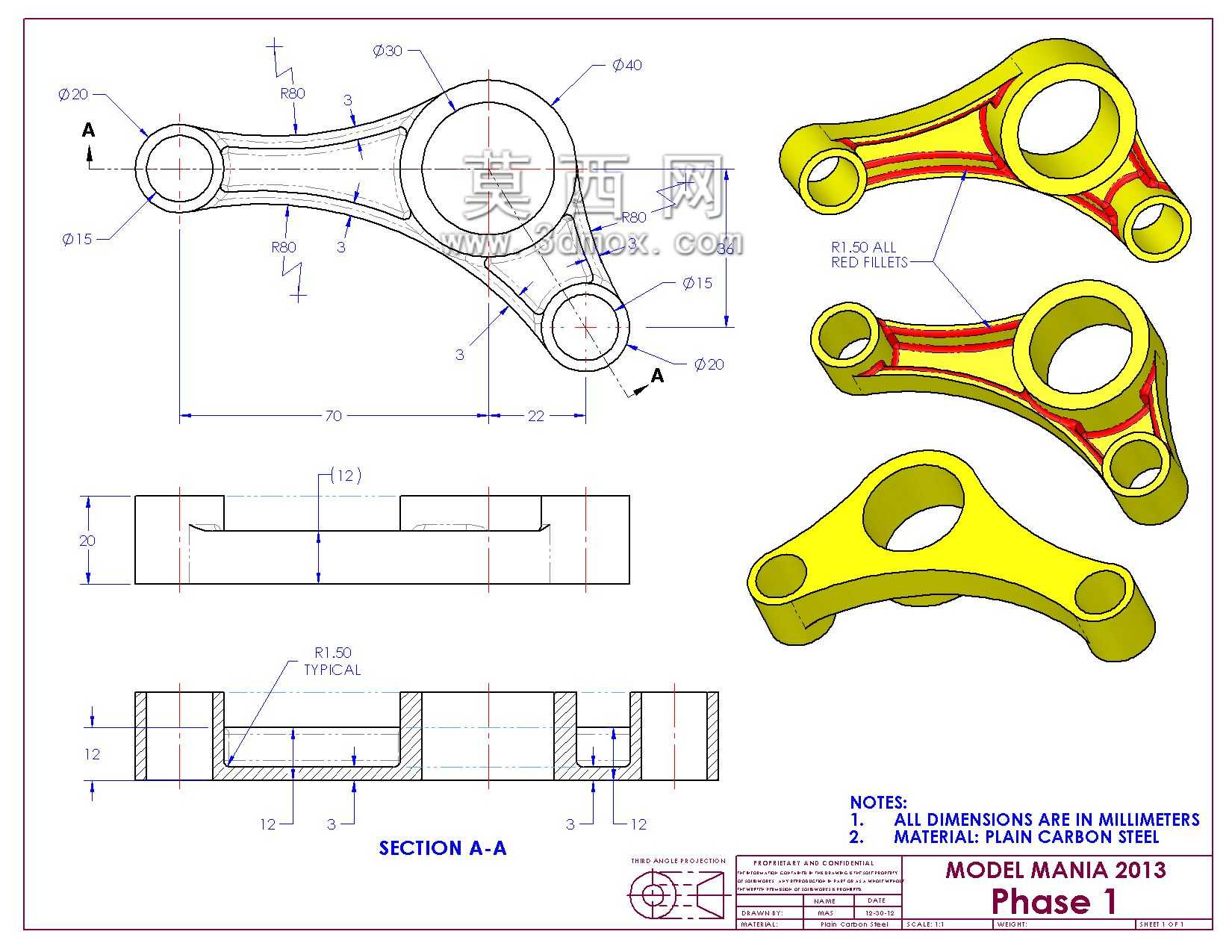

　　这类三孔铰接连杆构件，常见于中小功率内燃机的配气传动机构、轻工机械的往复运动传递单元、小型冲压设备的曲柄滑块联动组中，核心作用是在三个铰接点位间传递既定轨迹的往复作用力，将旋转端的动力输出转化为执行端的规律摆动或直线往复动作，相比常规两孔连杆，多出来的铰接点位可额外联动一组附属机构，省去额外的传动连接件，让紧凑安装空间内的传动链路更简洁。从结构受力逻辑来看，设计时首先要匹配三个铰接点的中心距参数，图中三个孔位的中心距分别对应70mm、22mm的安装边界，三个铰接孔的内径分别为Φ15、Φ30、Φ20，孔端外圆分别为Φ20、Φ40、Φ30，所有孔位的内孔表面都需要满足铰接配合的粗糙度要求，装配时分别穿入对应直径的铰接销轴，

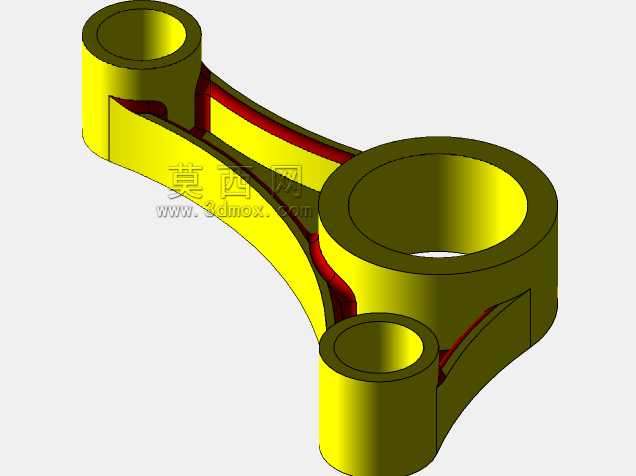

　　销轴与孔位间根据工况选择间隙配合或加装轴套，降低长期往复摆动带来的接触磨损。构件的主体截面采用变厚度设计，非受力区域做减薄处理，整体厚度方向的安装边界为12mm，中间区域设置12mm深度的凹槽结构，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，减少往复运动过程中的惯性冲击，这一点在高速往复运动的工况下尤为重要，过大的自重会带来额外的振动载荷，加速铰接点位的磨损甚至引发构件疲劳断裂。所有孔位的边缘都做R1.5的典型圆角过渡，避免应力集中，尤其是在连杆臂与孔座衔接的位置，是长期受交变载荷的应力集中区域，圆角过渡的设计可以大幅降低应力峰值，提升构件的疲劳寿命，材质选用普通碳素钢，可满足常规工况下的强度要求，

　　加工时可采用模锻成型后再做机加工的工艺，进一步提升金属内部的纤维组织连续性，强化整体力学性能。从安装适配性来看，该构件的整体外轮廓在三个孔位的连线范围内，没有超出中心距边界的外凸结构，安装时不需要额外预留避让空间，可直接适配原有传动腔的内部布局，三个铰接孔的同轴度、孔位间的平行度都有严格的形位公差要求，否则装配后会出现销轴卡滞、运动轨迹偏移的问题，运行过程中会产生额外的侧向载荷，不仅会增大传动阻力，还会加速销轴和孔位的偏磨。在实际工况中，这类连杆构件承受的是周期性的交变拉压载荷，设计时通过截面形状的优化，让连杆臂的受力截面沿应力传递路径分布，在靠近大直径孔的位置适当加宽臂厚，因为大孔位通常是动力输入或输出的核心点位，传递的扭矩更大，

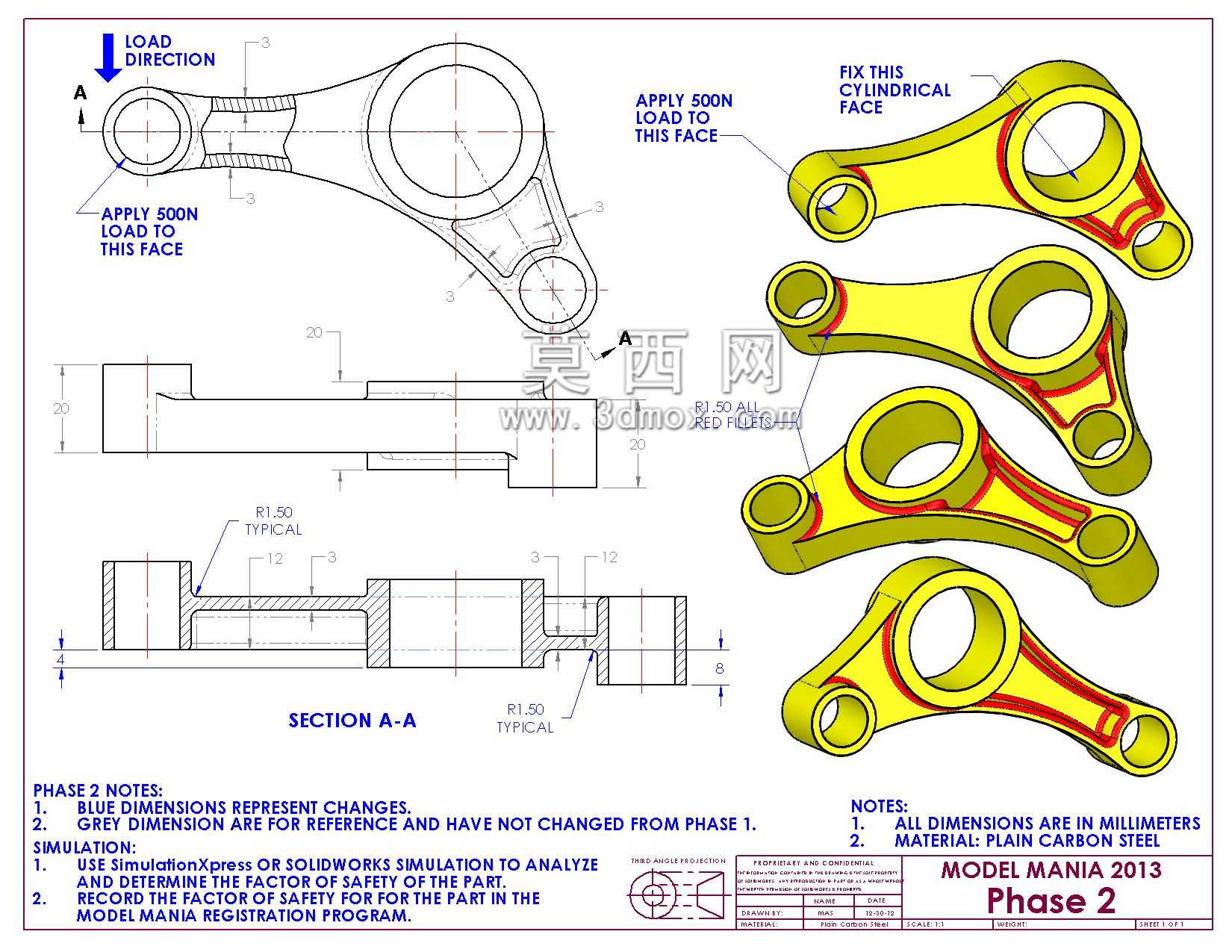

　　对应的受力载荷更高，而小孔位多为联动附属机构的点位，受力相对较小，臂厚可适当收窄，兼顾强度与轻量化的需求。剖面结构显示，每个孔位的两端都设置了等深度的沉孔结构，深度为3mm，可用于安装孔用挡圈或者轴套的定位台阶，防止铰接销轴在运动过程中出现轴向窜动，保证传动过程中各铰接点位的位置精度，避免因轴向窜动带来的传动间隙累积，影响整个机构的运动精度。
