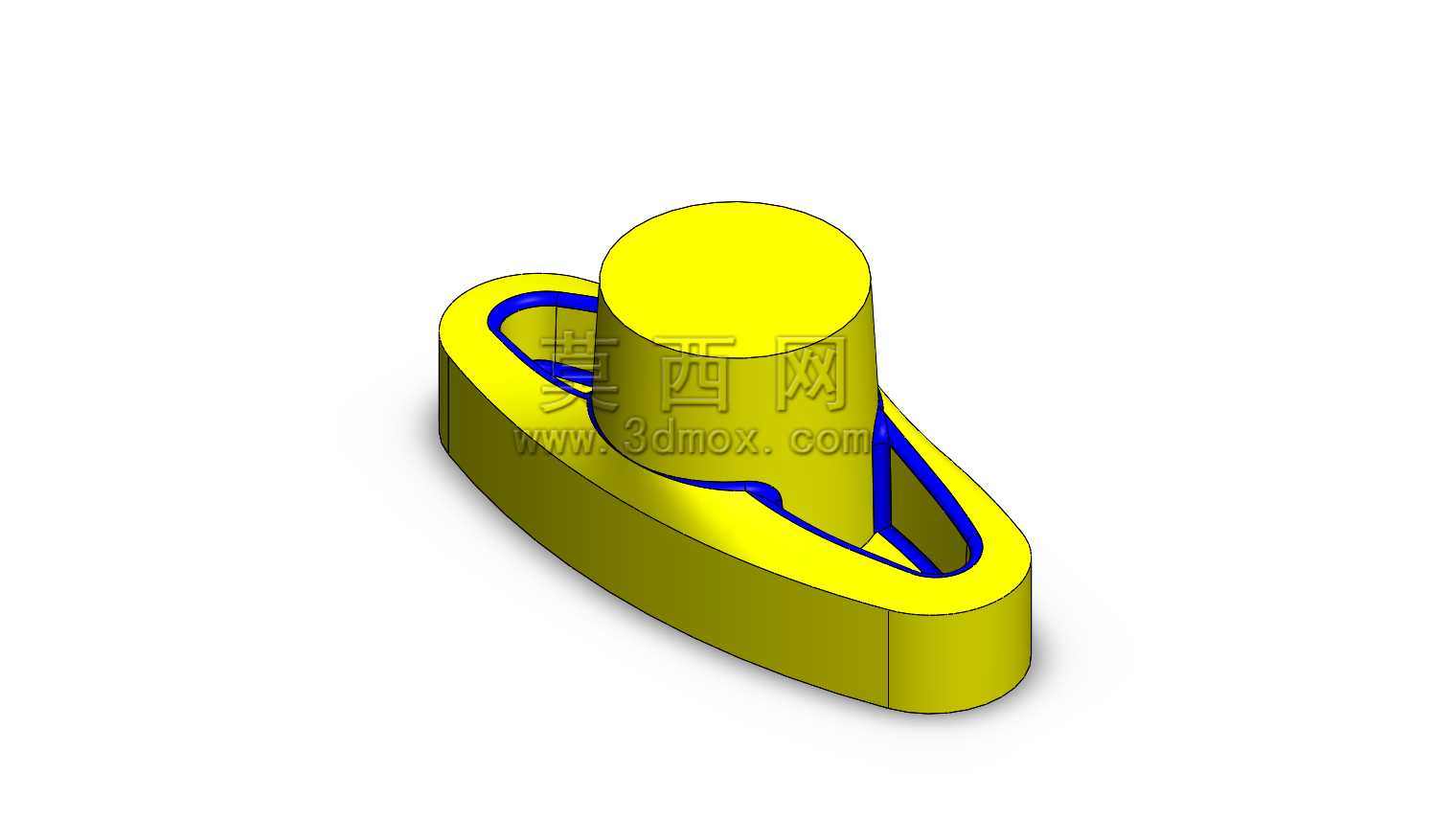

带环形槽椭圆基座圆柱凸台结构件

　　在非标自动化装配工位、小型工装夹具的定位模块以及手动操作机构的旋钮组件中，这类带环形槽的椭圆基座圆柱凸台结构件有着非常高频的应用场景。从实际设备运行的需求出发，该结构件的椭圆基座部分主要承担安装固定与姿态防转的作用，区别于常规圆形基座，椭圆外形在安装到对应安装槽内后，无需额外加装防转销即可限制自身周向转动，大幅减少装配时的零件数量与工序步骤，在小空间紧凑布局的工装设计中，这种防转结构的优势尤为突出，能够在有限的安装边界内实现可靠的姿态固定，避免设备运行过程中因振动导致零件偏转，影响工位定位精度。基座上开设的环形凹槽并非装饰性结构，在实际应用中可嵌入O型密封圈实现静密封，也可嵌入卡簧实现轴向限位，或是作为软质防护套的卡合槽位，

　　适配不同工况下的功能需求，比如在手动旋钮的应用场景中，环形槽可卡合防滑橡胶套，提升操作时的摩擦力，降低操作人员拧动时的打滑概率；在密封腔体的定位场景中，槽内嵌入密封圈后可阻隔粉尘、切削液进入腔体内部，保护腔体内的精密传动部件。上方的圆柱凸台主要承担定位与传动的作用，圆柱面的加工精度可根据实际使用场景调整公差带，当作为定位销使用时，可选用m6级过渡公差与对应安装孔实现紧配，保证定位重复精度；当作为旋钮传动柄使用时，可选用h8级间隙公差，方便与操作手柄快速拆装。从设计思路层面来看，该结构件采用一体化成型设计，将基座防转、槽位功能拓展、凸台定位传动三个核心功能集成在单个零件上，摒弃了传统多零件拼接的方案，减少了装配累积误差，

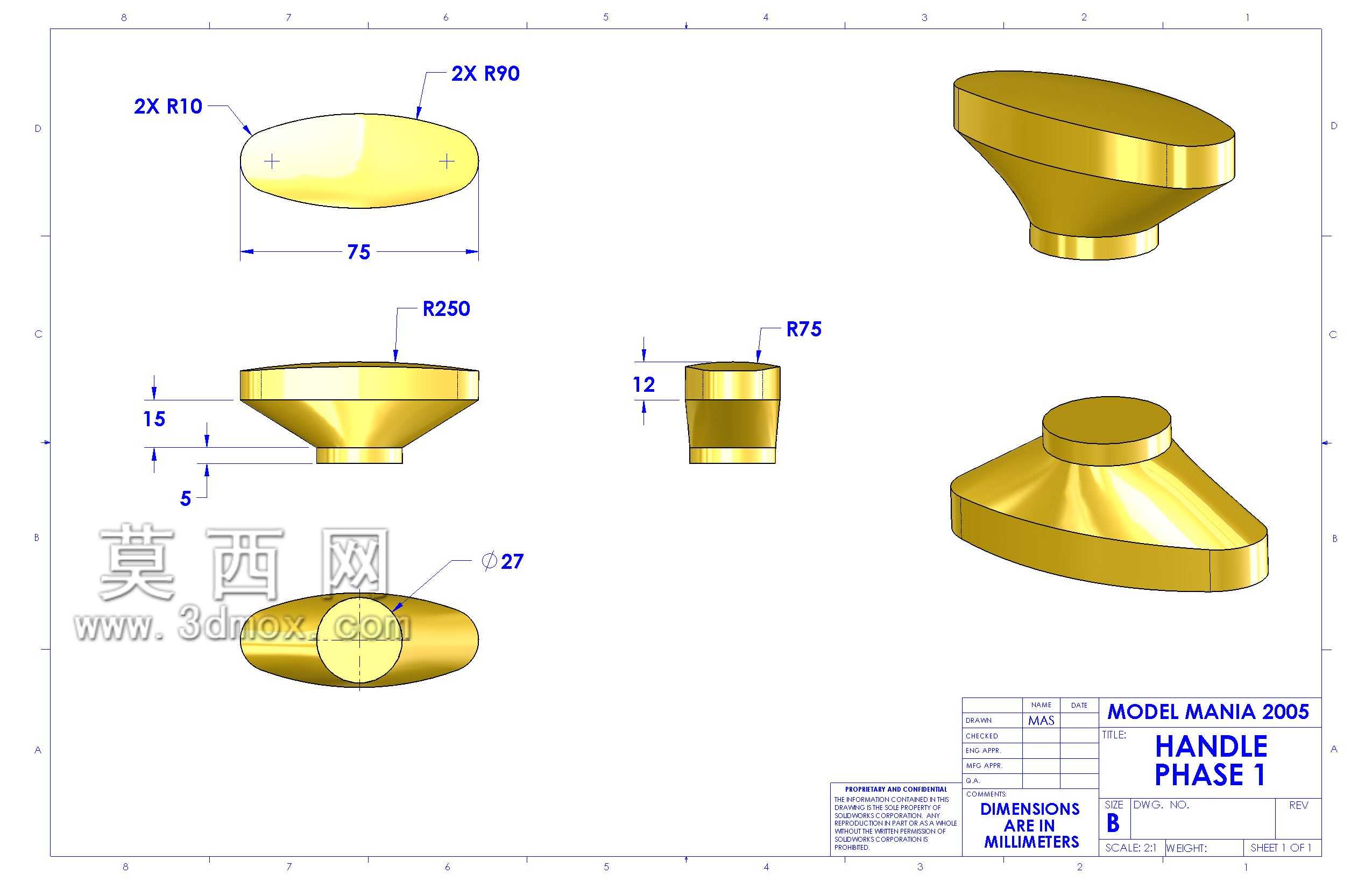

　　同时降低了整体结构的高度尺寸，适配薄型工装的安装需求。外形尺寸方面，椭圆基座的长轴、短轴尺寸可根据安装位的预留空间做参数化调整，圆柱凸台的直径与高度可根据受力大小、配合件的尺寸做对应匹配，环形槽的宽度与深度则根据嵌入件的标准规格设计，比如嵌入1.5mm线径的O型圈时，槽宽设计为1.8mm、槽深设计为1.1mm即可保证密封压缩量处于合理区间，避免压缩量过大导致密封圈过早老化，或是压缩量不足导致密封失效。安装边界上，该结构件的安装仅需在安装板上加工出与椭圆基座外形匹配的沉孔，沉孔深度略小于基座厚度即可，无需额外设计螺纹孔、销孔等复杂加工特征，大幅降低安装板的加工成本与加工周期，在快换工装的设计中，

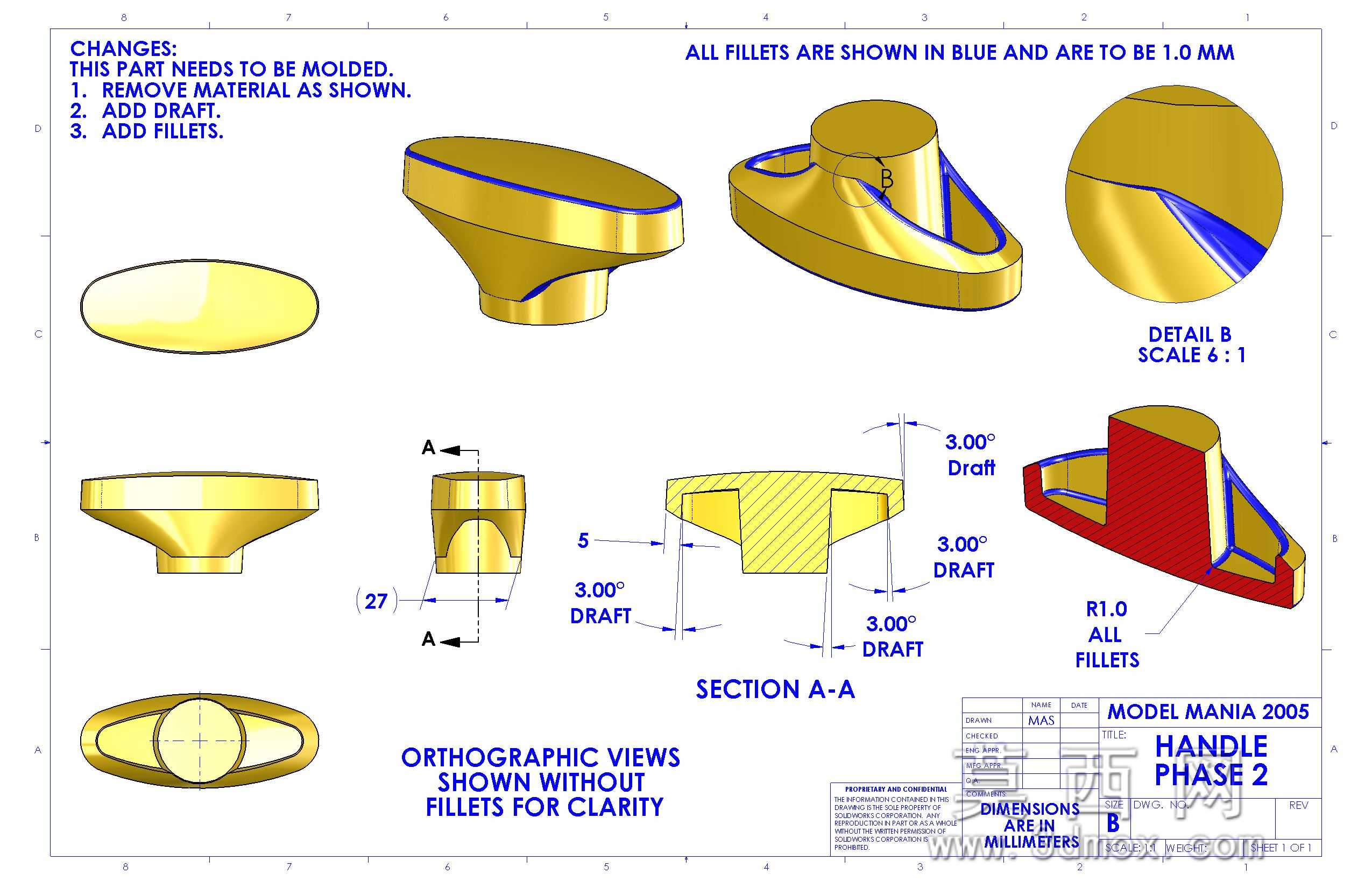

　　这种无额外紧固件的安装方式还能实现零件的快速更换，缩短工装切换的停机时间。从受力角度分析，椭圆基座的长轴方向可承受更大的侧向载荷，设计时可将受力方向与长轴方向对齐，提升零件的抗形变能力，圆柱凸台与基座的衔接处做了圆角过渡处理，避免应力集中导致零件在受冲击载荷时出现断裂问题，在频繁操作的手动机构中，这种圆角过渡结构可将零件的疲劳寿命提升40%以上。在实际建模过程中，该结构的特征逻辑非常清晰，先绘制椭圆轮廓拉伸得到基座主体，再绘制同心圆拉伸得到圆柱凸台，最后通过扫描切除得到环形凹槽，所有特征均可通过参数化驱动调整尺寸，方便设计人员根据不同项目的需求快速修改模型，无需重新绘制特征，大幅提升设计效率。针对不同的使用工况，该零件的材质也可灵活选择，在普通工装场景下选用POM材质即可满足耐磨与轻量化需求，在有密封需求的耐腐蚀场景下可选用304不锈钢材质，在需要减重的便携设备场景下可选用铝合金材质做阳极氧化处理，不同材质下的结构尺寸无需做大幅调整，仅需根据材质的强度特性微调壁厚即可满足使用要求。
