U型铰接连接叉结构三维设计

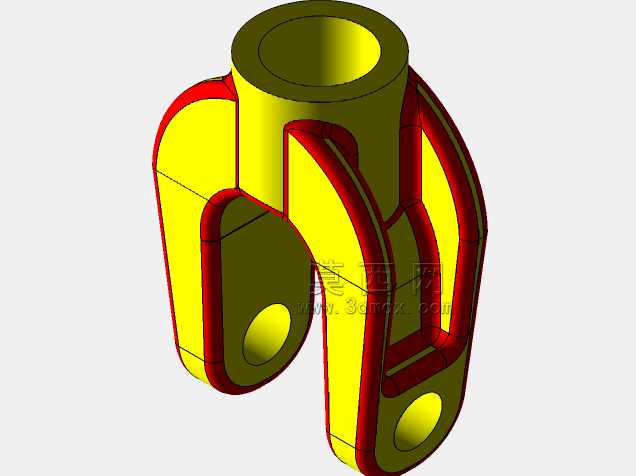

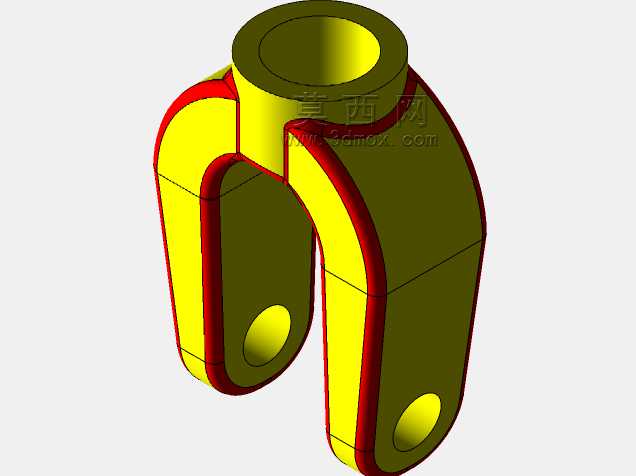

　　这类U型铰接连接叉是机械传动系统里极为常见的传力构件，日常在农用机械拉杆、工程机械操纵连杆、轻载设备的万向传动节点、输送线张紧机构的连接端都能见到它的身影，核心作用是实现两个部件之间的铰接联动，允许连接端在一定角度范围内摆动，补偿装配过程中产生的同轴度误差，同时传递轴向的拉力与小幅度的扭矩，避免刚性连接在设备运行振动时出现应力集中断裂的问题。从结构设计逻辑来看，整个零件分为三个功能段，上端的环形套是与配套销轴、球头或者连接销配合的安装位，内孔的尺寸公差直接决定了铰接转动的顺滑度，设计时需要根据配合等级预留合理的间隙，既要保证转动无卡滞，也要避免间隙过大导致传动过程中出现旷量，影响整个连杆机构的动作精度。

　　下端的U型叉臂是主要的传力结构，两个叉臂的平行度是设计时的核心管控点，若叉臂出现歪斜，安装配套的连接销后会出现别劲的情况，长期交变载荷作用下很容易在叉臂与上端环套的衔接位置产生疲劳裂纹，因此建模时需要严格约束两个叉臂内侧安装面的对称度，以及叉臂端面与上端套轴线的垂直度。从外形尺寸与安装边界来看，上端环套的外径与轴向宽度决定了该部件在安装位置的径向占用空间，设计选型时需要核对安装位的周边间隙，避免设备运行摆动时与相邻构件发生干涉；U型叉的开口宽度需要匹配被连接件的端部厚度，叉臂上的同轴销孔尺寸要与配套的连接销直径适配，销孔的位置距离上端环套中心的长度尺寸，直接决定了整个铰接结构的力臂长度，会影响整个连杆机构的传力比，

　　设计时需要结合整套机构的受力参数核算叉臂的截面强度，保证在额定载荷下叉臂的弯曲变形量在允许范围内，不会出现塑性变形。零件的过渡位置都做了圆角处理，尤其是叉臂与上端环套衔接的拐角处，没有采用直角过渡，目的是降低应力集中系数，提升零件的抗疲劳寿命，毕竟这类铰接件在设备运行中大多承受交变载荷，应力集中位置往往是疲劳失效的起始点。从实际使用场景出发，这类零件的加工通常采用锻造毛坯后机加工的工艺，建模时的拔模斜度、加工余量预留都要结合工艺要求设置，比如上端环套的内孔、叉臂上的销孔都需要预留精加工余量，非加工面的锻造圆角要符合工艺规范，避免锻造时出现折叠、缺料的缺陷。在装配环节，这类连接叉安装时需要在铰接配合面加注润滑脂，减少转动过程中的磨损，

　　同时要在销孔端部设置挡圈或者开口销，防止连接销在设备振动过程中脱出，造成机构失效。不同应用场景下的连接叉尺寸差异较大，轻载操纵机构用的连接叉叉臂厚度较薄，重载传动用的连接叉则会加大叉臂的截面尺寸，同时提升销孔与环套内孔的表面硬度，增强耐磨性能。建模过程中需要重点管控各个配合面的形位公差，比如两个叉臂销孔的同轴度，若同轴度超差，安装连接销后会出现销子弯曲、转动卡滞的问题，加速配合面的磨损；上端环套的内孔轴线与叉臂对称面的位置度也需要严格约束，否则会导致整个连杆机构出现偏载，加快周边配套零件的损耗。
