叉形摇臂连接构件结构设计方案

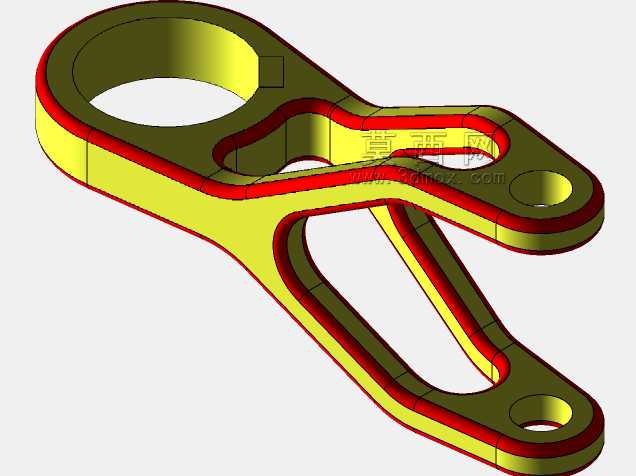

　　这类叉形摆臂构件多应用在中小载荷的机械传动链路中，常见于轻工设备的连杆传动组、小型代步车辆的操纵联动机构、专用设备的工位切换摆转结构上，核心作用是在固定铰点的约束下，将输入端的直线或旋转动作传递到执行端，完成预设角度范围内的往复摆转运动，相比直连杆结构，叉形端的设计可以适配双支点同步联动的安装需求，避免单侧受力带来的偏磨问题，提升传动过程的稳定性。从结构设计逻辑来看，构件整体采用等强度的扁平化轮廓设计，主体段厚度保持一致，在应力集中的弯折区域做了大圆弧过渡处理，所有棱边都设置了圆角去应力结构，避免长期交变载荷下出现疲劳裂纹。构件一端为单圆环铰点结构，内孔为整圆设计，用于和固定转轴配合，作为整个摆臂的旋转基准，

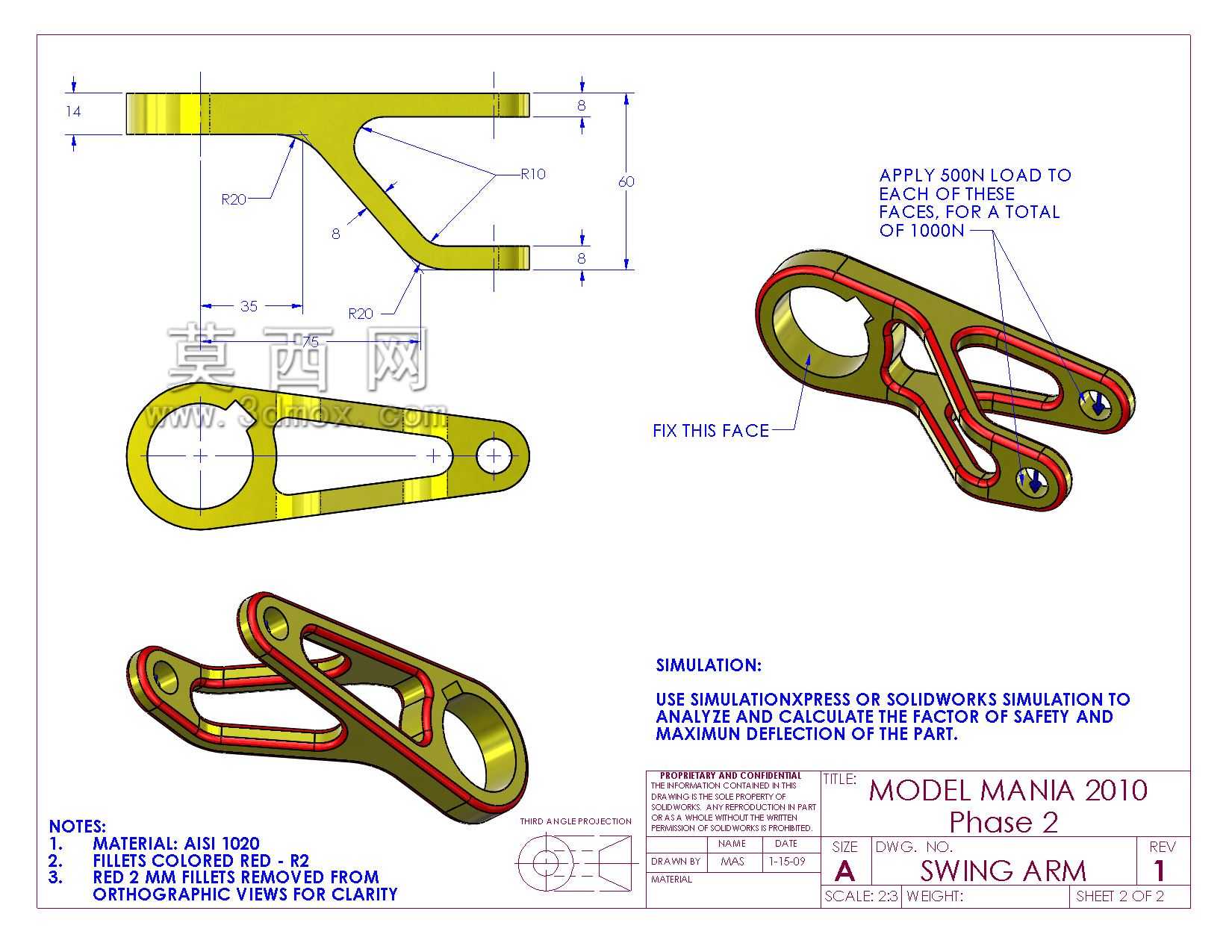

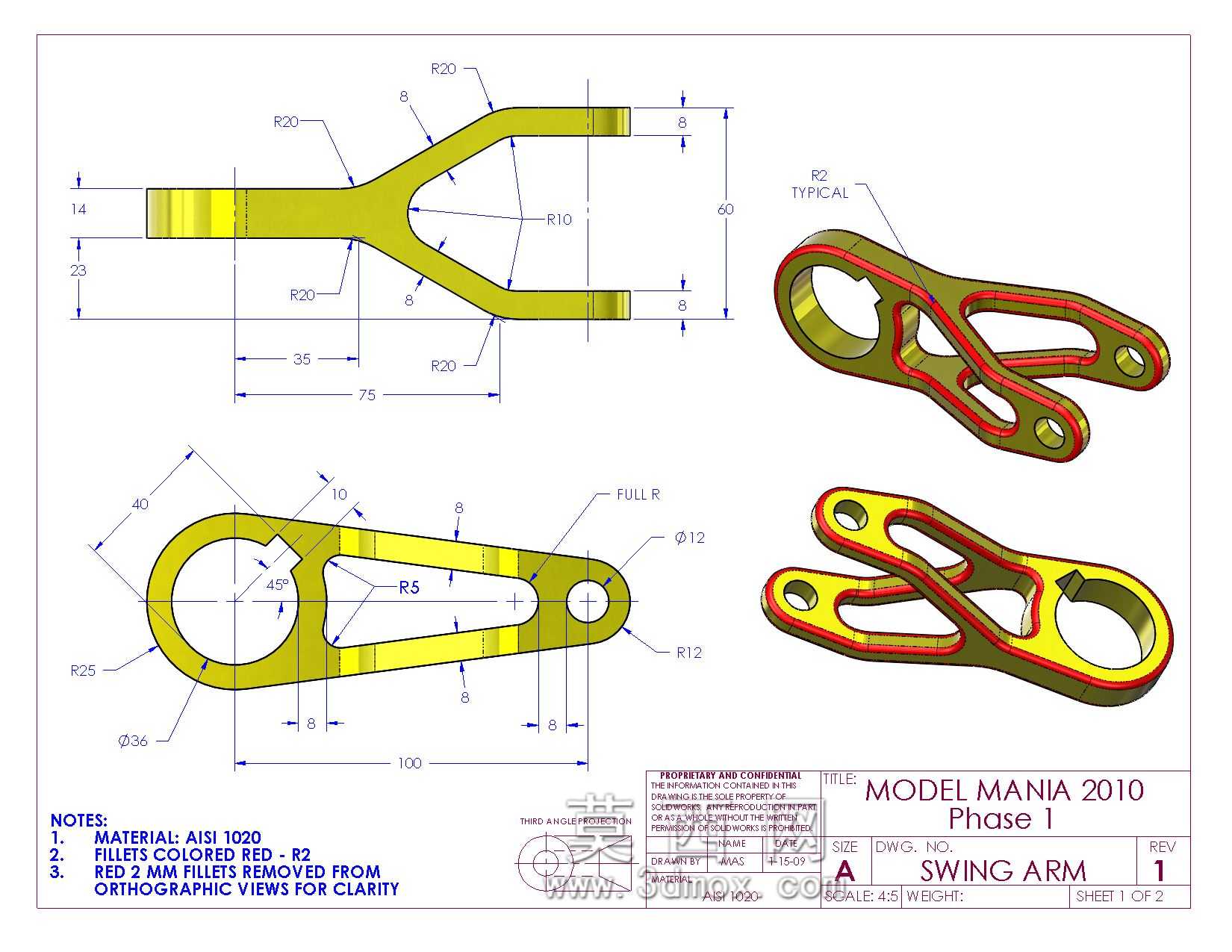

　　孔周做了局部加厚的凸台结构，提升铰点区域的抗挤压强度，避免转轴反复转动造成的孔位失圆；另一端为对称叉形结构，两个叉臂的端部各设置一个同轴的安装孔，用于连接执行端的联动部件，叉臂之间的开档尺寸经过精确计算，刚好可以容纳配套的连接接头，装配后不会出现侧向窜动。从尺寸边界来看，构件整体长度控制在100mm区间内，叉形端的总宽度为40mm，主体段宽度为14mm，所有安装孔的位置度公差都控制在0.05mm以内，确保装配后传动间隙处于合理范围，不会出现运动卡滞或空行程过大的问题。铰点内孔直径为12mm，适配标准规格的圆柱销轴，叉臂端部的安装孔直径为8mm，可配套标准螺栓或小直径销轴完成连接。设计过程中针对不同区域的受力情况做了差异化的壁厚处理，

　　在主体连接段，受力以拉压和弯曲复合载荷为主，壁厚保持均匀，既保证强度也控制整体重量；在叉臂的分叉过渡区域，是整个构件应力最高的位置，除了设置R20的大圆弧过渡外，还适当增加了该区域的截面宽度，分散应力集中点。构件表面的轮廓全部采用平滑曲线衔接，没有直角突变结构，既降低了加工过程中的刀具损耗，也能减少热处理过程中的变形风险。实际应用中，这类摆臂通常采用AISI1020碳素结构钢加工，经过调质处理后可以获得足够的强度和韧性，表面做发黑或镀锌处理即可满足常规工况下的防锈需求，如果应用在有腐蚀环境的场景，也可以更换为铝合金或不锈钢材质，通过调整局部壁厚来匹配不同材料的力学性能，保证构件的承载能力不变。安装时需要注意，

　　固定端铰点要保证转轴的同轴度，避免摆臂转动时出现别劲现象，叉形端连接时要在两个叉臂的接触面加装调整垫片，消除连接间隙，降低传动过程中的冲击噪音。这类摆臂的摆转角度范围通常在45度以内，设计时已经通过轮廓校核，确保在最大摆角位置不会和周边的其他构件发生运动干涉，所有非配合面的尺寸公差都按自由公差处理，配合面的尺寸精度达到IT7级，兼顾加工经济性和装配精度要求。
