弹簧复位式插销式锁紧定位机构

　　该弹簧复位插销锁紧机构，是工业场景中应用极广的快锁定位部件，常见于小型设备检修门、工装夹具定位工位、仓储笼侧门、轻型设备防护舱门等需要快速启闭、可靠锁止的位置，相比普通无复位插销，它能在解锁外力撤除后自动回位锁止，避免人工操作疏漏导致的插销未归位、锁止失效问题，大幅降低设备运维、工装使用中的安全隐患。

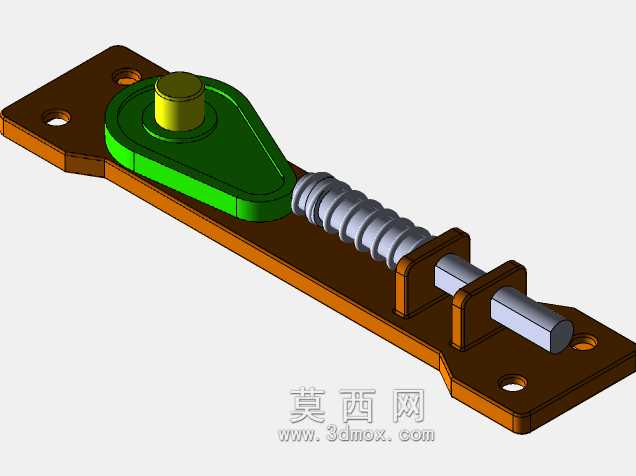

　　从结构设计逻辑来看，整套机构采用一体化安装底板作为承载基体，底板两端预留沉头安装孔，可直接通过螺栓固定在门框、机架或工装基座上，安装面做了平整化处理，能保证与安装基面完全贴合，不会出现装配翘曲导致的滑动卡滞。滑动插销杆采用圆柱光轴结构，与底板上冲压成型的两个导向支座形成滑动配合，导向支座的内孔与插销杆的配合间隙控制在0.1-0.2mm区间，既保证滑动顺畅无卡滞，又能避免间隙过大导致的插销偏斜、锁止对位不准问题。

　　复位弹簧套设在插销杆上，一端抵靠在靠近操作端的导向支座侧面，另一端抵靠在插销杆的轴肩位置，常态下弹簧处于预压缩状态，持续给插销杆施加朝向锁止方向的推力，保证无外力操作时插销始终保持伸出锁止状态，不会因为设备振动、轻微外力碰撞出现自行缩回解锁的情况。操作端采用偏心凸轮式扳动结构，凸轮与插销杆端部的圆柱凸台接触，当扳动绿色操作拨片绕中心销轴转动时，凸轮型面会推动插销杆克服弹簧力向后回缩，完成解锁动作；松开拨片后，弹簧的回弹力会推动插销杆向前伸出，同时带动拨片自动回位到初始锁止位置，整个操作过程单手即可完成，无需额外辅助工具，操作行程控制在15-20mm区间，符合人体工程学操作范围，不会出现扳动行程过大导致的操作费力问题。

　　安装边界方面，整套机构的底板长度根据插销行程匹配，整体厚度控制在8mm以内，安装孔的孔距按照通用五金件的安装规范设计，可直接替换同规格的普通无复位插销，无需对原有安装基面做额外打孔改造。插销杆的伸出长度可根据实际锁止需求调整，常规状态下锁止插入深度不小于10mm，能保证锁止后承受一定的横向冲击力不会脱出，适配1-3mm厚度的门板、挡板类部件的锁止需求。

　　在实际选型应用中，这类插销机构需要根据使用场景的载荷情况匹配弹簧刚度，若用于振动较大的设备工位，可选用刚度更高的复位弹簧，提升锁止可靠性；若用于频繁操作的工装工位，可在导向支座内孔加装自润滑铜套，降低滑动磨损，延长机构使用寿命。整套机构的所有运动部件都做了圆角过渡处理，没有尖锐棱角，避免操作过程中划伤操作人员，外露的操作拨片采用辨识度较高的绿色表面处理，能让操作人员快速识别操作位置，在设备运维、工装快速换型的场景中，能有效缩短操作时间，提升作业效率。

　　不同于传统的螺栓紧固、搭扣锁止结构，这种弹簧自动复位插销不需要额外的锁止附件，也不需要反复拧动紧固件，单次操作时间不超过1秒，在需要频繁启闭的防护门、快换工装工位上，能大幅降低操作强度，同时结构简单可靠，没有复杂的传动部件，后期维护只需要定期清理滑动面的杂物、涂抹少量润滑脂即可，故障率远低于其他复杂结构的锁止部件。在设计建模过程中，需要重点保证凸轮型面的平滑过渡，避免型面出现拐点导致扳动过程中出现卡滞、死点，同时要校核弹簧的预压缩量，既要保证复位推力足够，又要避免弹簧预压量过大导致扳动力超过单手操作的舒适范围，一般扳动力控制在15-25N区间最为合适，既不会因为力太小容易误触解锁，也不会因为力太大导致操作费力。
