汽车发动机三缸排气歧管结构设计

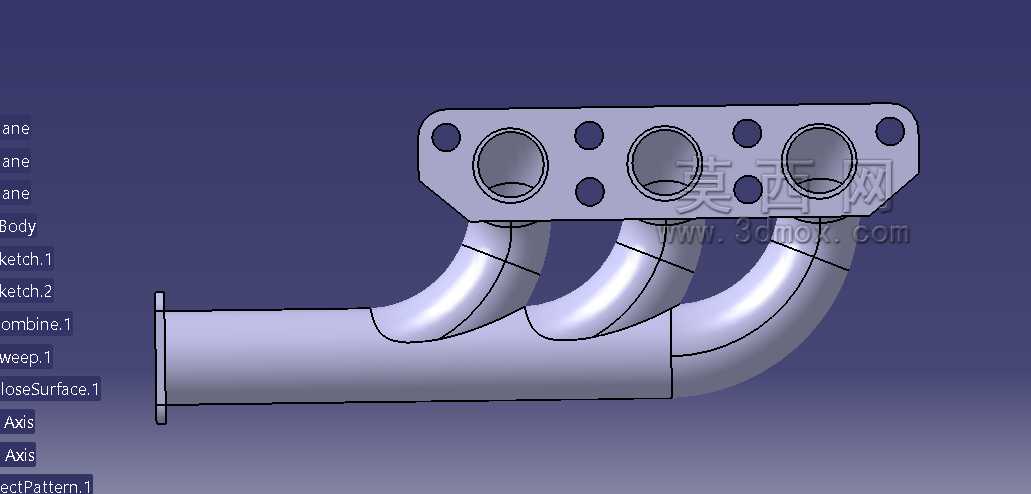

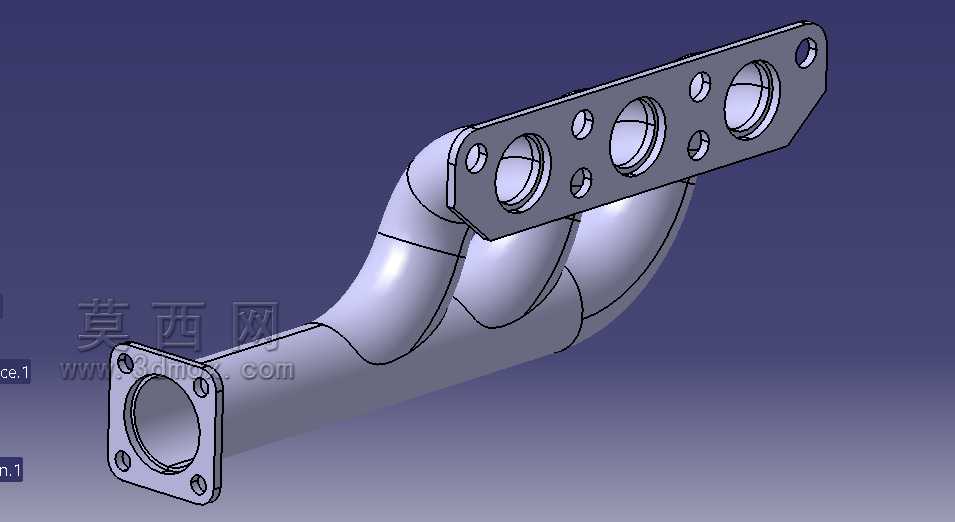

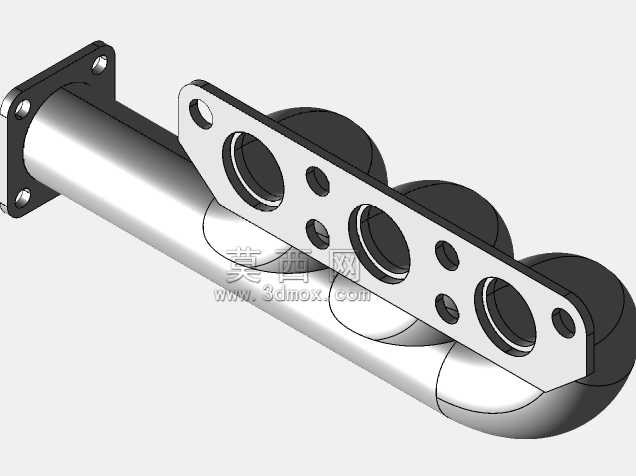

　　在小排量三缸内燃机的排气系统布局中，排气歧管承担着将各气缸燃烧后的废气有序汇集、导出至排气后处理段的核心作用，其结构设计直接影响发动机的排气效率、各缸排气干扰程度以及整机的动力输出表现。这款歧管采用三支路等长趋势的弯曲管路设计，三个独立进气端分别对应发动机缸盖的三个排气口位置，通过平滑过渡的弯管结构逐步汇流至单出口端，最终对接下游的三元催化器或者涡轮增压器进气端。从安装边界来看，进气侧法兰采用一体化平板式结构，法兰面加工有对应三个排气通道的大直径通孔，同时围绕每个气道布置了螺栓过孔，用于和缸盖排气侧端面紧密贴合，安装时需匹配对应厚度的排气密封垫片，避免高温高压废气出现泄漏；出气侧采用方形四孔法兰结构，

　　对接面的通孔尺寸匹配下游排气组件的接口通径，四个角的螺栓孔位可实现与下游部件的刚性连接，保证整个排气前段的连接稳定性。设计过程中需要重点考量各支路的管长一致性，尽可能降低不同气缸排气过程中的脉冲干扰，避免出现排气倒灌的问题，影响气缸的扫气效率；同时管路的弯曲半径经过反复校核，既保证管路走向能够适配发动机舱的狭小布置空间，避开周边的线束、冷却管路以及车身结构件，又尽可能减小管路的弯折角度，降低废气流通的阻力，减少排气背压对发动机动力输出的损耗。材质选型上这类歧管通常会采用高硅铸铁或者不锈钢材质，耐受排气过程中近千度的高温冲击，同时兼顾抗热变形、抗腐蚀的性能，避免长期在冷热交替工况下出现开裂、变形的问题。在实际装车场景中，

　　这类歧管多用于1.0L-1.5L排量的三缸乘用车发动机，部分小排量工程机械、农用机械的三缸动力单元也会采用类似结构的排气歧管，其结构强度需要满足发动机全工况下的振动要求，法兰连接面的平面度公差需要控制在合理范围内，防止长期使用后因热变形、振动松脱导致的密封失效问题。建模过程中需要重点处理弯管段的曲面顺滑过渡，避免管路内壁出现台阶、褶皱，减少废气流通时的紊流产生；同时法兰上的螺栓孔位置需要和缸盖、下游部件的安装孔位完全匹配，保证装配时的同轴度，避免出现安装错位导致的装配应力，长期使用下引发管路断裂的故障。另外，歧管的管壁厚度经过合理设定，既保证足够的结构强度耐受高温高压的废气冲击，又尽可能控制整体重量，符合动力总成轻量化的设计趋势，

　　减少发动机舱内的重量负载。在实际台架测试环节，这类歧管需要经过排气背压测试、冷热冲击测试、振动耐久测试等多项验证，确保在发动机全转速、全负荷工况下都能稳定工作，不会出现开裂、泄漏、变形等失效问题，同时还要配合整机的标定工作，保证排气传感器的安装位置能够准确采集排气信号，支撑发动机的空燃比控制逻辑正常运行。
