带九十度槽的三坐标测量超宽支架联锁件

　　在三坐标测量作业场景中，这类带九十度槽的超宽联锁支架件，主要承担测量过程中被测工件的快速定位与姿态锁定功能，是测量工装体系里直接接触工件、传递定位基准的核心接触组件。日常在车间计量室开展精密尺寸检测时，经常会遇到异形钣金件、小型注塑结构件、机加工小零件的批量检测需求，如果每次检测都重新打表找正、搭建临时支撑，不仅会大幅拉长单工件检测节拍，反复装夹带来的定位误差也会直接影响测量数据的重复性，这类联锁支架就是为解决这类装夹痛点设计的。

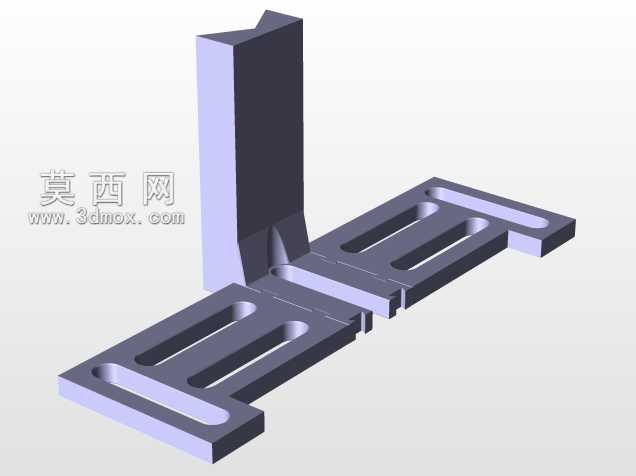

　　从结构功能上看，零件底部的双组长槽结构是核心的安装调节位，槽体的宽度与配套的测量台T型槽滑块尺寸匹配，安装时可以沿着槽的长度方向滑动调整支架的固定位置，适配不同长宽尺寸的被测工件，不需要在测量台面上额外打孔或者加装过渡转接板，调整到位后拧紧滑块顶部的锁紧螺母，就能把支架牢牢固定在花岗岩测量台面上，不会因为测量触针的触碰产生位移。零件上部的立板结构带有九十度的直角槽，这个槽的两个垂直面经过精密加工，平面度与垂直度公差控制在微米级，既可以作为工件定位的垂直基准面，承托工件的侧边完成Z向与Y向的定位，也能和配套的压块配合，把工件的直角边卡入槽内实现联锁锁定，避免测量过程中工件受触针接触力产生翘动或者偏移。

　　设计这类支架的时候，首先要考虑的是测量场景的无干涉要求，立板的高度不能过高，否则会挡住三坐标测针的移动路径，导致工件部分特征无法被触针触及，出现测量盲区；立板与底板连接的位置做了斜向加强筋过渡，既可以减少零件整体的重量，方便操作人员快速挪动调整位置，也能提升立板的结构刚性，避免长期装夹受力后立板出现倾斜，导致定位基准失准。底板的厚度经过反复校核，既要保证自身的平面度不会因为锁紧力产生变形，也要控制整体高度，让工件装夹后的高度处于三坐标测量机的有效测量行程范围内，不会超出Z轴的上下限位。

　　实际使用时，这类联锁支架通常会成对布置在测量台面上，两个支架的九十度槽共同构成工件的定位边界，对于长宽尺寸较大的薄板类工件，两个支架可以沿着底板长槽的方向拉开间距，分别支撑工件的两个侧边，不会因为支撑跨距不足导致工件中部下挠变形；对于小型块状工件，可以把两个支架靠拢，用两个直角槽共同围出定位空间，配合快速夹钳就能实现工件的一秒装夹。零件的所有棱边都做了小倒角处理，避免操作人员装夹工件时被锐边划伤，也不会刮伤被测工件的表面，对于外观要求较高的阳极氧化件、抛光件检测场景，这种细节设计能有效避免装夹带来的外观瑕疵。

　　从安装边界来看，底板的长槽长度覆盖了常见小型工件的装夹调节范围，单支架的固定位置调整行程可以满足从几十毫米到三百毫米宽度工件的支撑需求，立板的高度设计适配大多数三坐标测量机的测头加长杆长度，不需要额外更换加长测针就能完成工件全尺寸的测量。联锁结构的设计让支架不需要额外的锁紧附件就能和工件侧边形成卡合，配合底部的T型槽固定，整个装夹过程不需要复杂的操作，新入职的计量人员经过简单培训就能快速完成装夹定位，大幅降低测量工装的使用门槛。在批量检测场景下，这类支架可以长期固定在测量台的常用位置，形成固定的定位基准，每次检测只需要把工件靠紧两个支架的直角槽就能完成定位，不需要重复找正，单工件的装夹时间可以缩短到原来的五分之一，有效提升三坐标测量机的设备利用率，减少设备等待装夹的空转时间。
