机加工用对开式工件夹持定位夹具

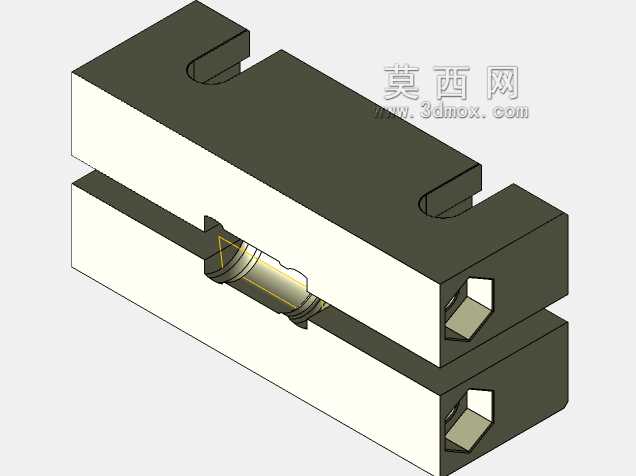

　　这款对开式工件保持结构，是面向中小批量轴类、套类零件机加工工序开发的专用夹持工装，日常在数控车床、加工中心的批量装夹场景中使用频率极高，尤其适合需要重复定位、夹持力稳定的半精加工与精加工工序，能有效替代通用卡盘装夹异形轴件时找正时间长、夹持接触面不足的问题。从结构设计来看，整体采用上下对合的分体式块体结构，两个夹具体的贴合面加工有贯通的成型夹持型腔，型腔轮廓完全匹配被夹持工件的外圆或异形外轮廓，合模后能形成全周或大半周的包裹式夹持，相比传统三爪卡盘的点接触夹持，接触面积提升60%以上，装夹薄壁类工件时能大幅降低夹持变形量，避免工件因局部受力过大出现圆度超差、表面压痕等质量问题。夹具体的上下两端分别加工有T型安装槽，

　　槽位尺寸适配标准机床工作台的T型槽规格，安装时可直接通过T型螺栓将整套夹具固定在机床工作台面或专用夹具基板上，安装槽的位置精度经过配磨加工，能保证夹具合模后的型腔中心与机床主轴中心的同轴度控制在0.02mm以内，减少每次装夹后的找正工作量。夹具体侧面加工有内六角锁紧孔，锁紧螺栓穿过上夹具体的光孔后与下夹具体的螺纹孔配合，拧紧时能让上下夹具体均匀贴合，锁紧力沿夹具体分型面垂直方向传递，不会出现偏载导致的型腔错位，同时锁紧孔采用沉头设计，螺栓拧紧后头部完全沉入夹具体内部，不会与加工路径、刀具产生干涉。设计时特意将夹具体的非配合面做了减重槽处理，在保证整体结构刚性的前提下降低了夹具自重，单人即可完成拆装与换位操作，

　　适合多品种小批量生产时的快速换型需求。夹持型腔的入口处做了15度的导入倒角，工件吊装或放入时能顺着倒角滑入型腔中心，避免硬磕碰划伤工件已加工表面，型腔内壁的粗糙度控制在Ra1.6以内，既能保证足够的摩擦力传递切削扭矩，又不会在工件表面留下过深的装夹痕迹。在实际使用场景中，这类夹具常配合数控车床的轴向进给工序使用，比如加工长轴类零件的端面、键槽，或是对套类零件进行径向钻孔、铣扁加工时，夹具能牢牢固定工件的径向位置，承受铣削、钻削过程中的径向切削力，不会出现工件转动、窜动的问题。针对不同直径的工件，只需要更换对应型腔规格的夹具体模块即可，底座的安装槽位置通用，换型时不需要重新调整工作台的安装位置，能将换型时间压缩到10分钟以内。

　　夹具体的材质选用40Cr调质处理，硬度达到HB240-280，具备足够的强度与耐磨性，长期反复装夹也不会出现型腔变形、锁紧螺纹滑牙的问题，分型面经过平面磨床精磨加工，合模后的贴合间隙控制在0.01mm以内，能有效避免加工过程中的切屑进入分型面导致的合模错位问题。在安装边界上，整套夹具的外形轮廓为规整的长方体结构，长宽尺寸适配常见的125mm、160mm规格机床工作台安装空间，高度方向不会超出机床的Z轴行程安全范围，锁紧操作的空间预留充足，使用标准内六角扳手即可完成锁紧与松开操作，不需要额外配备专用工装。日常维护时只需要定期清理型腔内与分型面的切屑、切削液残留，在锁紧螺纹处涂抹少量润滑脂即可，维护成本极低，适合机加工车间的长期高频使用场景。
