多孔安装板式工件夹持定位工装结构

　　在精密机加工、小型零部件装配、自动化上下料工位的实际作业场景中，工件的稳定夹持是保障加工精度、装配一致性的核心前提，这类板式安装的工件保持结构，正是针对小尺寸长条类工件的定位固定需求开发的专用夹持组件。从实际使用场景来看，该类工装常被集成在小型CNC加工工位的工作台面、半自动装配线的工件定位工位，或是检测工序的工件固定基座上，适配需要对长条状小型工件进行侧面钻孔、端面打磨、引脚装配、尺寸检测等作业的工况，能够避免工件在作业过程中出现位移、翘曲、振动偏移等问题，保障作业过程的稳定性。

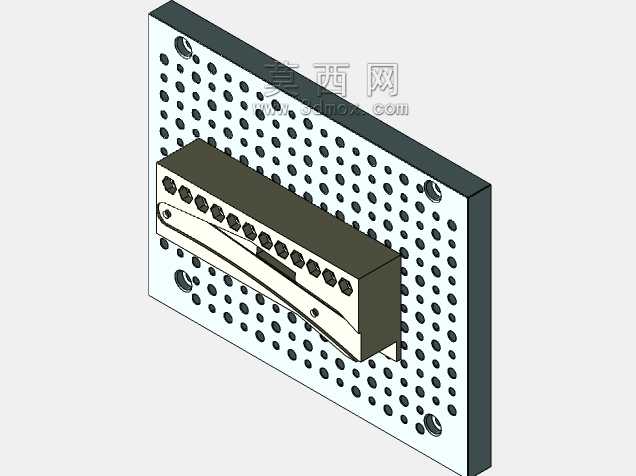

　　从结构功能特性来看，该工装采用带密集阵列安装孔的基座板作为承载主体，这类密集孔阵的设计并非冗余结构，而是为了适配不同长度、不同夹持位置的工件装夹需求，使用者可以根据待夹持工件的尺寸规格，灵活调整夹持模块在基座板上的固定位置，无需重新加工基座的安装孔位，大幅提升了工装的通用适配能力。夹持模块本身采用长条式压合结构，内部集成了弹性压持组件，能够在工件放置到位后通过弹性力持续提供均匀的压持力，避免刚性压合对工件表面造成压伤，同时也能适配存在一定尺寸公差的同批次工件，无需反复调整压合行程。夹持模块的压合面做了平直度处理，与工件接触的区域保持较高的平面度，能够保证工件装夹后基准面的贴合度，减少装夹带来的形位公差偏差。

　　从设计思路层面拆解，该工装的开发完全围绕小尺寸长条工件的装夹痛点展开：常规的台虎钳类夹持工具对于薄型长条工件的夹持容易出现两端翘起、压合力不均的问题，而定制化的专用夹具又存在适配范围窄、改造成本高的缺陷，因此这款结构采用了模块化的设计逻辑，将承载基座与夹持功能模块拆分，基座通过四角的沉头安装孔可以固定在不同的作业台面上，既可以单独作为单工位的夹持工装使用，也可以多组并排安装在流水线的定位段，实现多工件的同步装夹。夹持模块的侧面设置了连续的锁紧孔位，在调整好夹持位置后，可以通过紧固件穿过基座的阵列孔将夹持模块牢牢锁定，装夹操作时只需要将工件放置在夹持模块的定位槽内，依靠内部的弹性压条即可完成工件的预固定，后续作业过程中不会出现工件窜动的情况。

　　关于安装边界与尺寸适配，该工装的基座板为矩形板式结构，厚度方向预留了足够的刚性支撑余量，即使在承受铣削、打磨类作业的径向切削力时，也不会出现基座变形的问题。基座上的阵列安装孔采用等间距排布，孔位的公差控制在装配允许的范围内，保证夹持模块调整位置时的定位精度。夹持模块的整体高度经过优化，不会超出小型加工设备的作业干涉边界，当安装在工作台面后，工件的装夹高度刚好匹配常规加工主轴、装配执行端的作业行程范围，不需要额外加装增高座或者调整设备的作业原点。基座四角的沉头安装孔采用内六角螺栓的适配尺寸，安装时可以将螺栓头完全沉入沉孔内，不会突出基座表面影响其他模块的安装调整。在实际选型使用时，需要根据待夹持工件的宽度确认夹持模块的压合行程范围，根据作业时的受力大小选择对应数量的锁紧点，保证装夹刚性满足作业要求，针对需要频繁更换工件规格的工位，这种多孔可调的结构能够大幅减少工装更换的调试时间，提升工位的作业效率。
