分体式工件夹持定位工装结构设计

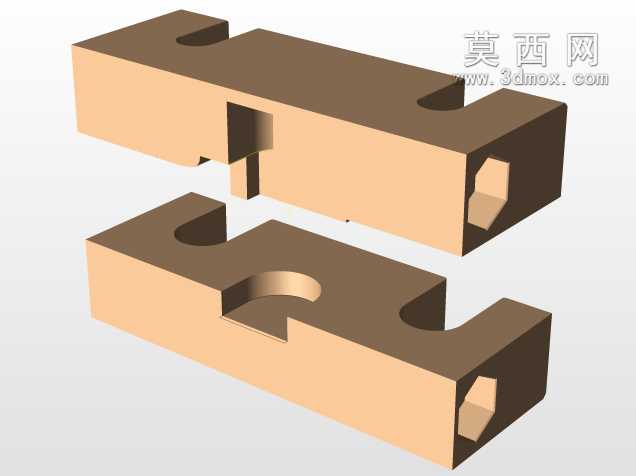

　　在机加工工位的上下料、批量零件铣削、钻削工序中，工件的可靠夹持是保证加工精度、减少装夹辅助时间的核心环节，这套分体式夹持结构正是针对长条状异形工件的侧面定位与压紧需求开发，适配普通铣床、加工中心的工作台T型槽安装场景，也可集成在自动化生产线的工件定位工位，作为流转过程中的临时保持组件使用。整套结构采用上下分体的对称式布局，两个夹持块的配合面完全贴合，没有多余的凸起结构，安装时可直接嵌入工作台的标准槽位，不需要额外制作过渡连接座，能有效压缩装夹时的找正时间。从结构设计逻辑来看，每个夹持块上都加工有半圆型的避让槽，当上下块合拢时，两个半圆槽会拼合出完整的圆形避让空间，这个空间既可以作为工件待加工孔位的刀具避让通道，

　　避免加工时刀具碰伤夹具本体，也可以穿装定位销，实现夹具自身在工作台上的快速定位，不需要反复打表找正夹具的安装位置。夹持块的端部设计有内凹的多边形卡位，这个结构是为了匹配压紧螺栓的头部，当螺栓锁紧时，多边形卡位可以限制螺栓跟转，操作人员只需要在单侧拧动螺母就能完成夹持力的施加，不需要在另一侧用扳手固定螺栓头，在狭小的机床工作台空间里操作便利性提升明显。两个夹持块的配合面并非完全平面，其中一块带有凸起的定位止口，另一块对应位置加工有匹配的凹槽，合拢时止口与凹槽先完成嵌合，能避免上下块在锁紧过程中出现横向错位，保证每次装夹的位置一致性，对于批量加工的工件来说，这种设计能把重复装夹的位置误差控制在0.02mm以内，

　　完全满足普通机加工的精度要求。从安装边界来看，整套夹持结构的外形为规整长方体，没有外伸的悬臂结构，安装时占用的工作台面空间紧凑，相邻工位的夹具可以紧密排布，适合多工位并行加工的生产线布局，不会因为夹具本身的外形冗余造成工作台空间浪费。夹持块的受力面做了等厚度设计，锁紧时的压紧力会均匀分布在工件的接触面上，不会出现局部应力集中导致的工件变形，针对薄壁类长条工件的装夹场景，这种均匀受力的结构能有效避免装夹造成的工件翘曲，减少后续的形位公差超差问题。在实际使用场景中，这套夹持结构不需要配套专用的动力源，既可以配合普通的螺栓螺母实现手动锁紧，适配小批量多品种的加工场景，也可以更换为液压或气动的拉紧螺栓，接入自动化生产线的气动回路，

　　实现自动夹持与松开，适配大批量零件的自动化加工需求。结构上没有复杂的曲面或者薄壁易损部位，日常使用中的磨损主要集中在与工件接触的夹持面，长期使用后只需要对接触平面进行平磨修复就能恢复精度，不需要整体更换夹具，维护成本极低。夹持块上的槽位尺寸采用了通用化设计，可适配一定尺寸范围内的长条类工件，不需要针对每一种工件单独制作专属夹具，对于中小批量的加工车间来说，能有效减少工装的储备数量，降低工装制作的成本投入。在三维建模过程中，这套结构的所有配合面都做了公差匹配设计，止口与凹槽的配合采用小间隙配合，既保证合拢时的定位精度，又不会因为加工误差导致上下块无法顺利嵌合，所有的棱边都做了小倒角处理，避免操作人员安装时被锐边划伤，也能减少工件装夹过程中与夹具棱边的磕碰划伤。
