机加工用对向夹持式工件固定夹具

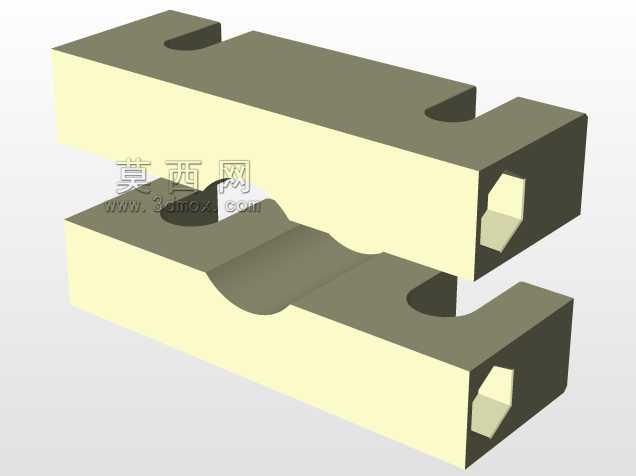

　　在常规铣削、磨削、线切割等离散机加工场景里，工件装夹的可靠性直接决定加工精度的稳定性，这套对向夹持结构正是针对小型轴类、块状异形件的工位固定需求设计的。从结构布局来看，上下两个对称布置的夹具体采用分体式对合设计，夹合面预留了适配圆弧面工件的弧形避让槽，同时在夹体两端加工有内六角锁紧孔位，可通过标准内六角螺栓实现上下夹体的对锁紧固，无需额外配套复杂的压紧机构，就能在普通机床工作台、工装平板上完成快速装夹。

　　设计阶段首先考虑的是装夹的适配性，夹体主体采用平直矩形截面，底面与工作台接触的位置做了全平面铣平处理，平面度控制在0.02mm以内，保证放置时不会出现翘曲虚接的问题；夹合面的弧形槽半径覆盖了常见直径6mm到20mm的小型轴类零件装夹需求，同时平直的夹合段也可以直接装夹方形、矩形的块状工件，不需要更换夹头或者调整垫块，切换不同工件时仅需调整锁紧螺栓的进给量即可。夹体上开设的U型避让槽，一方面是为了给加工刀具留出走刀空间，避免铣削、钻孔过程中刀具刮蹭到夹具体造成崩刀或者夹具损伤，另一方面也能减轻夹体自身重量，单人即可完成搬运、换位操作，适配小批量多品种加工时频繁换型的需求。

　　从安装边界来看，整套夹具的长宽尺寸控制在小型机床工作台的T型槽间距适配范围内，夹体上的锁紧孔位间距匹配标准M8螺栓的安装尺寸，可以直接通过T型螺栓固定在机床工作台上，也可以配合平口钳做二次装夹使用，不需要额外加工过渡连接板。夹体的开合高度范围覆盖0到30mm的工件夹持厚度，针对不同高度的工件可以通过增减锁紧螺栓处的垫片微调夹紧行程，避免螺栓旋入过长导致螺纹滑牙。夹体两端的内六角孔做了沉头处理，螺栓锁紧后头部不会突出夹体表面，防止加工过程中刀具路径与螺栓头部发生干涉，同时也能避免切屑堆积在螺栓头部造成拆卸困难。

　　实际使用过程中，这套夹具的受力路径经过了针对性优化，锁紧螺栓的作用力直接作用在夹体两端的刚性支撑段，夹合面的受力均匀分布在工件与夹体的接触面上，不会出现单点压紧导致的工件变形问题，针对薄壁类小型零件装夹时，也可以通过控制螺栓的锁紧力矩调整夹紧力，避免夹伤工件表面。夹体的非接触面做了发黑防锈处理，接触夹持面做了淬火硬化处理，硬度达到HRC45以上，长期反复装夹也不会出现压痕、凹陷，保证夹持精度的持久性。夹体上的弧形槽边缘做了0.5mm的倒角处理，装夹轴类零件时可以自动导正工件位置，不需要反复敲打工件找正，能有效缩短装夹辅助时间。

　　不同于通用虎钳的大体积结构，这套分体式夹具可以根据工件的长度灵活布置多个夹点，针对长度较长的小型轴类零件，可以在工件两端各布置一套夹具同步夹紧，避免加工过程中工件出现颤动；针对异形不规则零件，也可以配合定制的软质垫片使用，夹持面不会损伤工件的已加工表面。在工装排布时，这套夹具的低矮外形不会占用过多的Z轴空间，在小型立式加工中心、台式铣床上使用时，不会因为夹具高度过高导致Z轴行程不足，也能减少刀具的悬伸长度，提升加工过程的刚性。日常维护时仅需定期清理夹体接触面的切屑、油污，检查锁紧螺栓的螺纹磨损情况即可，不需要复杂的润滑或者校准，适合生产现场的粗放使用环境。
