机加工用对开式工件夹持定位工装

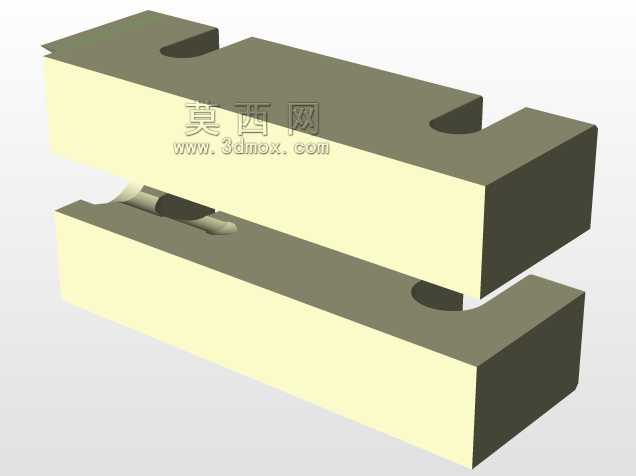

　　在常规金属切削加工、小型零件批量检测、精密部件装配工序里，工件夹持结构是决定工序精度与加工效率的核心基础部件，这套对开式夹持结构的设计，完全围绕小尺寸规则轴类、块状零件的快速装夹需求展开，没有多余的冗余结构，所有型面设计都服务于装夹稳定性与操作便捷性。从结构形态来看，上下两个夹持块采用对称式对合布局，夹持面开设的弧形凹槽专门适配圆柱类工件的外圆定位，避免装夹时工件出现周向转动偏移，而块体上开设的U型避让槽，一方面是为了适配工作台T型槽的螺栓固定需求，安装时不需要将螺栓完全从工作台槽内旋出，直接将夹持块的U型槽对准螺栓推入即可完成位置预固定，大幅缩短工装换型的调整时间；另一方面U型槽的开设位置经过受力校核，在螺栓锁紧时，

　　夹持块的受力变形量控制在0.02mm以内，不会因为锁紧力过大导致夹持面出现翘曲，影响工件的定位精度。上下夹持块的贴合面做了0.8μm的平面度处理，对合后没有明显缝隙，能够避免加工过程中切削液、金属碎屑进入夹持块的配合面，长期使用也不会因为碎屑卡滞导致夹持块开合不畅。夹持块的非工作面做了倒角处理，没有尖锐的棱角，操作人员在拆装工件时不会被边角划伤，符合机械加工车间的安全操作要求。从安装边界来看，这套夹持结构的整体外形为规则长方体，不需要额外定制特殊的安装基座，直接固定在标准铣床、磨床、钻床的工作台上即可使用，适配T型槽间距为14mm到18mm的常规机床工作台，安装时只需要搭配对应规格的T型螺栓与锁紧螺母，就能完成工装的固定，

　　不需要对现有工作台做任何改造。在实际使用场景中，这套夹持结构既可以用于单件小批量生产时的工件快速装夹，也可以多组并排使用，同时夹持多个同规格工件，配合批量加工工序提升装夹效率；夹持弧形槽的尺寸经过适配优化，能够夹持直径在8mm到20mm之间的圆柱类工件，也可以翻转夹持块，利用平面部分夹持方形、矩形截面的块状工件，适用的工件类型覆盖了常规机加工中七成以上的小型零件装夹需求。设计过程中特意规避了复杂的传动与锁紧结构，没有采用弹簧、偏心轮等易损耗的零部件，整体为实心金属块结构，长期使用不会出现部件失效的问题，日常维护只需要定期清理贴合面的碎屑，涂抹少量防锈油即可，维护成本极低。在受力设计上，锁紧螺栓的施力点正好对应夹持面的中心位置，

　　锁紧时夹持力能够均匀分布在工件与夹持块的接触面上，不会出现局部压力过大导致工件表面夹伤，或者局部压力不足导致工件装夹松动的问题；针对钻削工序的轴向受力，夹持块的底部与工作台贴合面做了防滑纹理处理，即使承受较大的轴向钻削力，夹持块也不会在工作台上出现位移，不需要额外加装侧向定位挡块。对于需要频繁更换工件的工序，这套夹持结构的开合行程足够大，松开锁紧螺栓后，上下夹持块之间的开口量能够达到30mm，工件可以直接从侧面取出，不需要完全拆下夹持块或者螺栓，操作动作简单，操作人员经过简单熟悉就能完成快速装夹，相比传统的台虎钳装夹，针对小型工件的装夹效率能够提升40%以上，而且不会出现台虎钳装夹时容易出现的工件倾斜问题。在三维建模过程中，所有配合面的尺寸公差都按照IT7级精度设定，建模时预留了磨削加工的余量，实际加工完成后，夹持面的平行度能够控制在0.01mm/100mm以内，完全满足精密机加工的定位精度要求；块体上的所有槽口边角都做了R1的圆角过渡，避免热处理时出现应力集中导致开裂，提升工装的整体使用寿命。
