FW56270机型配套初始工件定位保持夹具

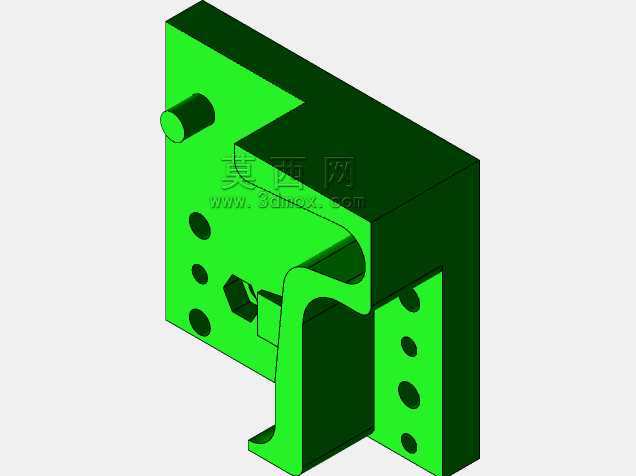

　　这款工件保持结构是专门适配FW56270型号加工场景设计的定位夹持组件，主要应用在中小尺寸金属零件的铣削、钻孔工序中，承担工件上料后的初始定位与加工全程的姿态保持作用，避免工件在切削力作用下出现位移、翘曲，保障加工尺寸的一致性。从结构设计来看，主体采用L型的安装基座作为承载核心，基座立面预留了多组不同孔径的安装孔位，既可以通过螺栓直接固定在机床工作台的T型槽上，也能搭配过渡板适配不同规格的工装台安装边界，安装孔的孔位公差按照H7级精度设计，保证重复装夹的定位误差控制在0.02mm以内。基座侧面伸出的圆柱定位销，主要承担工件的初定位作用，上料时工件对应的定位孔对准销柱推入，就能快速完成X、Y两个方向的位置限定，不需要反复打表找正，

　　能大幅缩短单件装夹的辅助时间。夹持部位采用了仿形的勾型压持结构，压头的轮廓完全匹配对应工件的避让槽形状，压合时接触面积更大，压持力分布更均匀，不会在工件表面留下压痕，也能避免点接触压持带来的工件局部变形问题。压持结构的行程设计预留了足够的工件取放空间，上下料时压头抬起后，工件和夹具之间的间隙足够操作人员手持或者用机械手取放零件，不会出现干涉磕碰。基座上还设计了内六角的锁紧组件安装位，锁紧件隐藏在基座的沉孔内，不会突出到夹具的安装轮廓之外，避免加工过程中刀具运动路径和锁紧螺栓发生碰撞，同时沉孔设计也能减少加工时的切屑堆积在锁紧位置，日常清理维护更方便。整个夹具的外形轮廓按照紧凑化思路设计，在满足夹持强度和定位精度的前提下，

　　尽可能缩小整体占用的工作台面积，单台工作台可以同时布置多组该款夹具，实现多工件同时加工，提升设备的单位时间产出。在材料选型上，主体结构采用45号钢调质处理，表面做发黑防锈处理，定位销和压持接触部位则做了淬火加硬处理，硬度达到HRC45-50，长期反复装夹也不会出现磨损变形，能保持长期的定位精度稳定性。设计过程中还充分考虑了切屑的排出路径，夹具的各个立面都做了斜角避让，加工产生的切屑可以顺着斜面滑落，不会堆积在定位面和夹持面上，每次加工完成后只需要用压缩空气吹扫就能清理干净，不会因为切屑残留影响下一次装夹的定位精度。针对FW56270机型的加工行程范围，这款夹具的安装边界完全落在设备的有效加工行程内，

　　不会出现夹具超出行程导致刀具无法到达加工位置的问题，同时夹具的高度设计也匹配设备的Z轴安全高度，换刀时不会和夹具发生碰撞。在实际使用场景中，这款夹具既可以用于手动装夹的普通铣床加工场景，也能搭配气动锁紧组件改造后，适配自动化加工单元的机械手自动上下料需求，不需要对主体结构做大幅修改，只需要更换锁紧驱动组件就能完成适配，具备较好的场景通用性。夹持力的设计按照对应工件的最大切削力1.5倍做安全余量校核，即使是满参数的重切削工况，也能保持工件的姿态稳定，不会出现工件飞脱的安全隐患。定位面的平面度经过精磨处理，平面度误差控制在0.01mm以内，保证工件装夹后基准面和夹具定位面完全贴合，不会出现装夹倾斜导致的加工角度误差。
