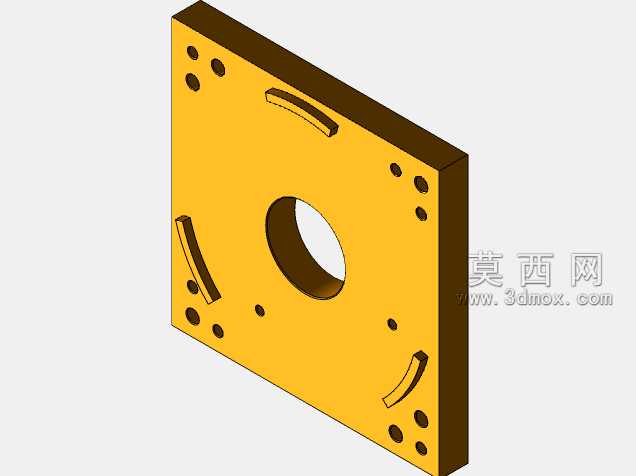

在精密机加工、自动化装配生产线的工位布局中,这类方形夹持定位板是工位端最常见的基础承载定位元件,主要承担待加工工件的装夹固定、工位姿态保持作用,避免工件在铣削、钻孔、检测或者装配工序中出现位移、偏斜,保障工序加工精度与装配一致性。从结构设计来看,整体采用方形板式结构,主体厚度均匀,中心开设大尺寸通孔,这个通孔并非单纯减重设计,一方面可以避让工件的中心突出结构,另一方面也能适配加工时的排屑需求,或是供检测、装配的执行端从板体背面穿过,完成对应工序操作。板体上分布的多组小孔,分为两类功能:一类是沿板体边缘对称排布的通孔,用于将整个夹持板固定在设备工作台或者转位工位基座上,孔位的对称排布可以保障安装时的受力均匀,
避免板体安装后出现翘曲变形,影响定位平面的平面度要求;另一类是靠近中心区域的小孔,用于安装定位销或者小型压紧元件,配合待夹持工件的基准孔完成初定位,限制工件的平面自由度。板面上设计的三处弧形通槽,是整个夹持板的核心调节结构,这类弧形槽可以适配一定范围内不同尺寸规格的工件装夹,压紧元件可以沿着弧形槽的轨迹调整固定位置,不需要重新加工孔位就能覆盖一定尺寸区间的工件夹持需求,大幅提升了工装的通用适配性,减少了同系列不同规格工件对应的工装制作成本。在实际安装使用时,首先要确认板体的安装基准面与设备工作台面的贴合度,安装固定螺栓时需要按对角顺序逐步拧紧,避免单侧受力导致板体变形,安装完成后需要打表检测板体正面的平面度,
确保平面度误差控制在工序允许的公差范围内,避免因基准面偏差导致工件装夹倾斜。中心孔的尺寸设计需要匹配对应工位的操作需求,比如在铣削工位中,中心孔的直径要大于铣刀的加工行程范围,避免铣刀进给到工件下方时与夹持板发生碰撞;在检测工位中,中心孔需要足够容纳检测探针的移动空间,保障检测动作不受干涉。弧形槽的宽度与槽边的平行度有严格公差要求,槽宽需要与配套使用的压紧螺栓直径适配,间隙控制在合理范围,既保证螺栓可以顺畅沿槽滑动调整位置,又避免间隙过大导致压紧时工件出现偏移。板体的边角做了轻微的倒角处理,避免安装调整时锋利边角划伤操作人员,同时也能减少板体边角磕碰变形的概率,延长工装的使用寿命。在多工位转台设备上使用这类夹持板时,
板体的重量分布经过对称设计,中心通孔与弧形槽、安装孔的位置都围绕板体中心对称排布,保障转台高速转动时的动平衡,避免因板体重心偏移导致转台振动,影响加工或检测精度。针对不同的加工场景,这类夹持板的材质选择也有区别,常规轻载装配工位可以采用普通碳钢表面做发黑防锈处理,重载切削工位则需要采用合金结构钢并做淬火处理,提升板面的耐磨性与刚性,避免长期受夹紧力与切削力作用出现板面凹陷、槽位变形的问题。在日常工装维护中,需要定期清理弧形槽内积存的切屑、油污,避免杂物卡滞导致压紧螺栓无法顺畅调整位置,同时要定期检测板面的平面度,若出现磕碰变形及时进行修磨或者更换,保障装夹定位精度。这类夹持板没有复杂的活动结构,依靠孔位与槽位的配合实现稳定装夹,结构可靠性高,维护成本低,是中小尺寸方形、盘类工件加工装配工位中应用极广的基础工装元件,既可以单独作为装夹定位板使用,也可以作为复杂工装的基板,在上面加装其他定位、压紧组件,拓展出更多装夹功能,适配更多类型工件的装夹需求。
