机加工工位立式工件夹持固定支座结构

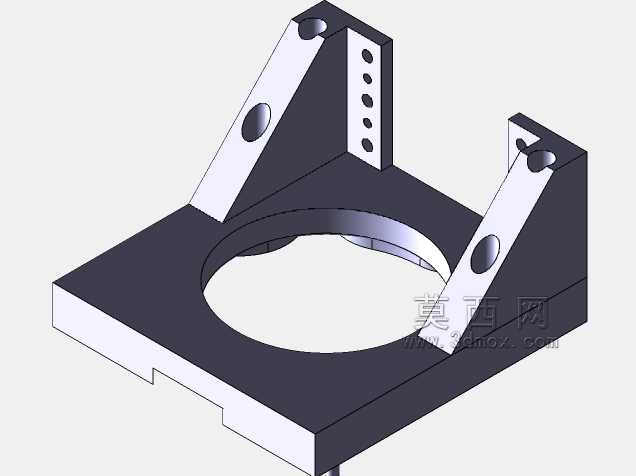

　　在常规立式加工中心、数控铣床的小批量零件加工场景里，这类工件夹持支座的应用频次非常高，很多车间做异形件、盘类件的二次加工时，不会专门定制全套专用夹具，而是用这类通用型夹持支座配合压板、定位销完成工件装夹，能大幅缩短工装准备周期，减少换产等待时间。从结构本身来看，底部是整块带中心大通孔的方形安装底板，这个通孔的设计首先是避让盘类工件的下部伸出结构，比如带轴颈的法兰件、轴承座类零件装夹时，轴段可以直接穿过通孔，不需要额外垫高支座，保证工件装夹后的重心落在底板支撑范围内，避免高速切削时出现颤振；底板侧边开有定位缺口，是用来和机床工作台上的T型槽定位键配合的，安装时不需要反复打表找正支座的X/Y向位置，只要把定位卡入对应T型槽，就能快速完成支座本身的定位固定，重复安装的位置精度可以控制在0.02mm以内，完全满足常规机加工的装夹精度要求。

　　两侧的立式支撑立板做了三角形加强筋结构，这部分不是随便加的冗余设计，切削过程中刀具对工件的侧向切削力会传递到立板上，三角形加强筋刚好把侧向力分解传递到底板平面，避免立板受侧向力出现外张变形，要是没有这个加强结构，夹持力稍大或者切削进给量提上去，立板会出现微米级的形变，直接导致工件加工尺寸超差。立板上的多组等距安装孔是用来适配不同高度工件的装夹需求的，装夹时可以根据工件的实际高度，选择对应高度的孔位安装压块或者夹紧螺栓，不用额外制作过渡垫块；立板上端的沉头孔是用来安装快速夹紧肘夹的，常规作业时搭配标准肘夹，可以实现工件的快速装拆，单件装夹时间能压缩到十秒以内，比传统螺栓压板的装夹效率提升三倍以上。立板上的椭圆形手孔是为了方便操作人员从侧面调整工件下方的顶紧螺钉，加工带斜面或者异形轮廓的工件时，往往需要在工件底部加辅助支撑来抵消切削震颤，这个手孔刚好能让操作人员伸手进去调整支撑钉的高度，不用把工件从夹具上拆下来重新调整，操作便利性提升很多。

　　设计这类夹持支座的时候，首先要考虑的是整体刚性和作业便利性的平衡，不能一味追求刚性把整个支座做成实心块，那样整体重量会超过单人搬移的承重上限，车间里换产时操作人员没法快速挪动夹具，反而会降低效率；现在这个结构通过筋板布局实现刚性的同时，整体重量控制在12kg以内，单人就能完成搬运和安装。另外安装边界的尺寸设计也有讲究，底板的外形尺寸刚好适配多数中小型加工中心的工作台T型槽间距，不管是125mm间距还是160mm间距的T型槽，都能通过底板上的安装槽完成固定，不用额外加工转接板；两侧立板的开档尺寸是针对直径200mm以内的盘类、座类零件设计的，覆盖了车间里八成以上的小型盘类零件加工需求，中心通孔的直径留足了工件下部的避让空间，哪怕是带凸台的工件，也不会和支座本体发生干涉。

　　实际使用的时候，这类夹持支座不光能用在机加工工位，在部件装配、焊接定位的场景里也能发挥作用，比如小型焊接组件的定位装夹，只要在立板孔位上安装对应的定位挡块，就能快速实现焊件的定位固定，不需要专门做焊接工装。很多新手设计这类夹具的时候容易犯的错误是把立板做的太薄，或者加强筋的位置不对，导致夹紧力稍大就出现变形，这个结构的加强筋是从立板外侧一直延伸到底板边缘，力的传递路径最短，材料利用效率最高，不会出现局部应力集中的问题；立板和底板的连接位置做了圆角过渡，避免热处理或者长期受力后出现应力开裂，延长夹具的使用寿命。另外所有安装孔的位置都做了公差配合设计，夹紧元件安装后不会出现晃动，保证每次装夹的重复定位精度稳定，不会因为孔位间隙过大导致工件装夹偏移。
