拼合式工件装夹定位板结构设计

　　在多工序离散加工场景里，这类拼合结构的定位板主要承担工件初定位与工序间夹持基准传递的作用，常见于小批量多品种的非标零件加工、工装快换工位以及装配预定位环节，区别于整体式定位工装，四块拼合的板件结构可以根据待加工工件的轮廓尺寸调整拼合间隙，适配一定尺寸范围内不同外形的工件装夹需求，不需要针对单一零件单独制作整块定位板，能压缩工装准备周期，降低多品种小批量生产的工装制造成本。

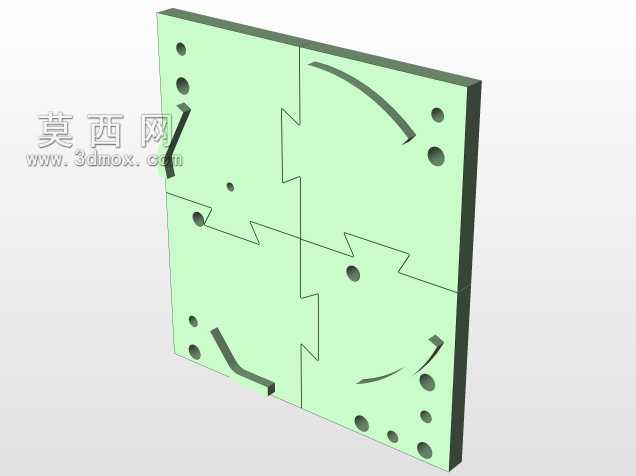

　　从结构设计逻辑来看，板体上分布的多组通孔分为两类，一类是贯穿的安装固定孔，用于将定位板整体锁紧在机床工作台或者工装底座上，孔位的排布避开了拼合缝的位置，避免锁紧应力导致拼合面出现错位偏移；另一类是沉头定位孔，用于安装定位销或者弹性顶珠，配合工件上的工艺孔完成初定位，孔位的公差按照IT7级精度设计，保证重复定位的一致性。板体边缘的凹凸榫卯结构是拼合定位的核心，相邻板件的凸台与凹槽采用小间隙配合，拼合后不需要额外的定位销就能保证四块板的平面度与相对位置精度，榫卯的接合面做了0.2mm的倒角处理，方便快速拆装拼合，避免多次拆装后接合面出现磕碰卡滞。

　　板面上加工的弧形槽与斜向通槽，主要用于避让工件上的凸起结构或者加工刀具的走刀路径，比如在进行工件侧面铣削或者钻孔加工时，刀具可以穿过槽位完成加工，不会与定位板发生干涉，槽的边缘做了去毛刺处理，防止工件装夹时刮伤零件表面。板体的厚度根据常用装夹工件的重量设计，整体采用45号钢调质处理，表面做发黑防锈处理，保证长期使用的耐磨性与结构稳定性，拼合后的整体平面度控制在0.05mm以内，满足一般机加工与装配工序的定位精度要求。

　　实际使用时，先根据待装夹工件的外形尺寸调整四块板的拼合位置，通过板上的长槽结构（图中弧形槽也可作为微调的调节槽使用）微调单块板的位置，待工件放置到位后，通过板侧的快速夹钳或者压板将工件压紧在定位板上，板上的定位销插入工件的工艺孔完成周向定位，避免加工过程中工件出现窜动。这种拼合式设计的优势还在于当某一块板出现磨损或者损坏时，可以单独更换对应的板件，不需要整体报废整个定位工装，降低了工装的维护成本。在装配工位使用时，这类定位板还可以作为装配基准，配合气动夹紧元件实现工件的快速装夹定位，适配流水线的快节拍生产需求，不需要每次装配都重新找正工件位置，能有效提升装配效率。

　　安装边界方面，拼合后的定位板整体为矩形结构，四周的安装孔位按照标准机床工作台的T型槽间距设计，可以直接安装在常见的铣床、钻床工作台或者装配工作台上，不需要额外制作过渡连接板，板的边缘距离安装孔的位置预留了足够的压板操作空间，锁紧固定时操作空间充足，不会出现工具与周边结构干涉的情况。板体上的所有槽孔位置都经过干涉校验，在常用的加工行程范围内，刀具不会与定位板发生碰撞，针对不同的加工工序，还可以在板上额外加装辅助支撑块，提升薄壁工件装夹时的刚性，减少加工变形。
