机加工工位工件定位夹持保持座

项目分类:工装 发布时间:2021-11-04 ID:368673
  • 机加工工位工件定位夹持保持座

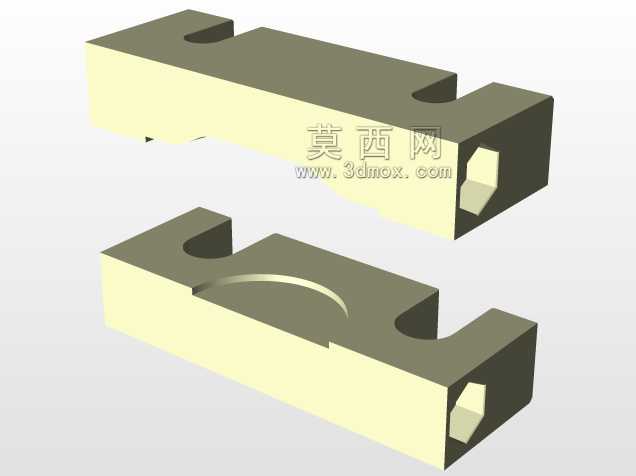

  在常规金属切削加工的流水线工位上,这类工件保持座是装夹环节里不起眼但容错率极低的核心小件,多数时候被安装在机床工作台的T型槽基准位,或是自动化上下料工位的定位载具上,用来在铣削、钻孔、侧面成型加工的全过程中,给待加工坯料提供稳定的侧向支撑与位置约束,避免切削力带来的工件窜动、让刀问题。从结构设计逻辑来看,整个保持座采用长方体基体作为核心承载结构,基体顶面开设两处对称的缺口卡槽,卡槽的圆弧过渡面是直接与工件外轮廓贴合的定位面,设计时特意将卡槽的开口宽度做了0.2mm的公差预留,既可以保证工件快速放入取放,又能在侧面锁紧机构施力时,让圆弧面完全贴合工件的圆柱或异形外轮廓,不会出现线接触导致的压痕或者定位偏差。基体侧面加工的内六角安装孔,

  是用来穿装锁紧螺钉的,孔位做了沉头设计,保证螺钉锁紧后端面不会突出基体表面,避免和上下料的机械手、或是机床的走刀路径发生干涉,这类沉头孔的位置精度直接决定了保持座安装后的重复定位精度,建模时特意将孔位的基准与底面的安装基准做了统一,减少装配时的累计误差。基体的底面是完全平整的安装贴合面,表面粗糙度要求达到Ra1.6,保证安装在工作台面时不会出现翘曲,整个保持座的高度尺寸控制在适配常规工位的装夹高度范围内,不会因为过高导致夹持力臂过长出现受力变形,也不会因为过低导致工件加工时和工作台面发生碰撞。在实际应用场景里,这类保持座很少单独使用,通常是成对对称布置在工件的两侧,一侧作为固定定位基准,另一侧配合气动或者液压的推紧机构,

  将工件牢牢抵在固定侧的保持座卡槽内,针对不同外形的工件,只需要更换对应卡槽轮廓的保持座,不需要重新调整整个工位的装夹布局,能大幅缩短多品种小批量加工时的换型时间。设计时还特意在基体的非定位面做了减重的结构优化,在保证整体刚性的前提下减少了材料用量,同时减重槽的位置避开了主要的受力传递路径,不会因为切削力的反复冲击出现基体开裂或者变形。卡槽的圆弧面在建模时做了微小的拔模斜度,方便长期使用后表面粘覆切削屑时的清理,也能避免工件放入时出现卡滞。从安装边界来看,保持座的长度方向尺寸适配常规T型槽的间距,安装时不需要额外加工转接板,直接通过T型螺栓就可以固定在工作台的任意位置,调整工位布局时的灵活性很强。在精加工工位使用时,

  这类保持座的卡槽定位面还会做淬火处理,提升表面耐磨性,避免长期反复装夹工件导致的轮廓磨损,影响定位精度,建模时已经预留了淬火后的磨削余量,保证热处理后精加工可以达到设计的尺寸公差要求。很多一线的装夹调试人员在使用这类保持座时,会根据实际加工的切削力大小,调整两个保持座之间的间距,针对长度较长的工件,还可以在中间增加辅助支撑的保持座,避免工件加工过程中出现振颤,影响加工表面的质量。整个结构没有多余的复杂特征,所有的加工面都是常规铣削、钻孔可以完成的,加工工艺性很好,不需要特殊的刀具或者工装就可以完成制造,制造成本低,维护更换也很方便,是机加工装夹系统里通用性很强的基础配件。
