螺杆驱动式手动工件夹持工装结构

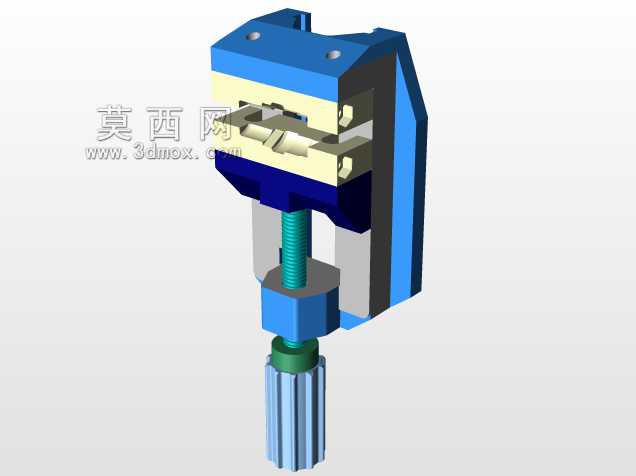

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动夹持工装是工位上最常用的定位辅具，不同于重型机用虎钳的大装夹行程与大夹紧力输出，这款结构更偏向小尺寸异形零件的快速装夹，尤其适合小批量试制、工位临时修配时的工件固定需求，不需要外接动力源，纯手动操作就能完成工件的夹紧与松脱，适配钻床、小型台磨、钳工台等多种工位的安装使用。从结构功能来看，整套夹持机构采用螺杆直驱的夹紧逻辑，下方的带防滑纹的旋转手轮作为动力输入部件，转动手轮时带动梯形螺杆转动，螺杆通过中部的螺母副将旋转运动转化为夹块的直线进给运动，最终带动活动夹块向固定钳口方向移动，实现对中间放置工件的夹紧。夹块的接触面做了适配异形工件的型面设计，不是普通平钳口的平面结构，

　　而是针对特定轴类、带台阶小零件的轮廓做了仿形开槽，装夹时能更好贴合工件表面，避免夹紧时工件打滑、偏转，同时分散夹紧力，减少薄壁零件装夹变形的概率。设计这套结构的时候，首先考虑的是工位操作的便捷性，整体结构没有冗余的传动部件，所有受力件都做了等强度优化，固定钳身采用L型的支撑结构，背部的加厚筋条直接承接夹紧时的反向力矩，不需要额外做加强支撑就能保证夹紧时的结构刚性，不会因为夹紧力过大出现钳身张口变形的问题。螺杆的安装位置做了下沉式设计，螺母副嵌入钳身内部，既可以避免加工时的切屑、切削液落入螺纹配合面造成卡滞，也能缩短整体结构的横向尺寸，减少工装在工作台面上的占用空间。安装边界方面，这套工装的底部预留了标准的台钳安装槽位，

　　可以直接通过螺栓固定在标准钳工工作台的T型槽上，也可以搭配转接板安装在小型钻床的工作台上，整体的高度控制在常规手动操作的舒适区间，操作人员站在工位前转动手轮时不需要抬臂或者弯腰，符合工位操作的人机工程要求。夹块的开合行程控制在小范围区间，针对的是尺寸跨度不大的小型零件装夹，不需要大行程的空程进给，转动手轮一两圈就能完成夹紧动作，相比大行程虎钳能节省不少装夹辅助时间。钳身的导向部分采用一体式的导轨结构，活动夹块直接沿着钳身的内侧导向面滑动，没有额外加装分离式导轨，既减少了装配时的调整环节，也避免了长期使用后导轨松动导致的夹块偏斜问题，保证活动夹块进给时始终和固定钳口保持平行，夹紧力能均匀作用在工件接触面上。在实际使用场景里，

　　这类夹持工装还可以根据加工零件的型面更换不同的夹块，不需要更换整套钳身，只需要松开夹块的固定螺丝就能替换对应仿形夹块，适配不同轮廓的小零件装夹，提升工装的复用率。整套结构的受力路径非常清晰，手轮输入的扭矩通过螺杆传递到活动夹块，工件受到的夹紧力直接通过固定钳身传递到安装基座，没有多余的传力环节，力损极小，普通操作人员手动施加的力就能产生足够的夹紧力，满足轻负荷钻削、打磨、装配时的工件固定要求，不会因为切削力的作用导致工件移位。另外，螺杆的末端做了限位结构，活动夹块进给至最大行程时会被限位结构挡住，避免操作时活动夹块从钳身中脱出，减少日常维护的工作量。导向面之间预留了微小的间隙，既保证活动夹块滑动顺畅，也不会因为间隙过大导致夹块晃动，长期使用后如果出现磨损，只需要调整螺杆端部的锁紧螺母就能消除间隙，不需要更换核心零件，维护成本极低。
