机加工用对开式工件夹持定位组件

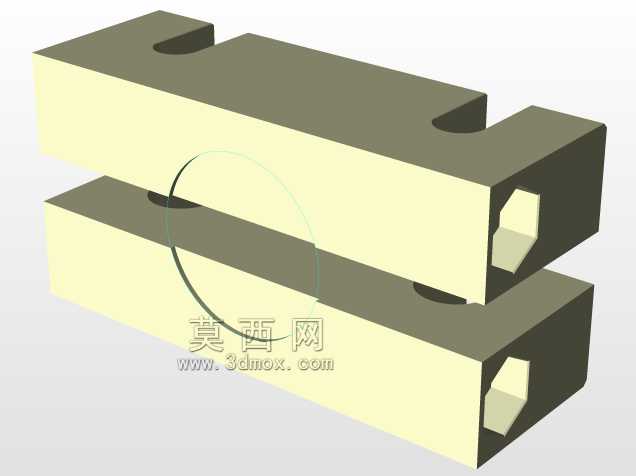

　　在常规金属切削加工、精密磨削以及小型零部件装配工序里，工件的可靠夹持是保证加工精度、规避装夹变形的核心前提，这套对开式夹持结构正是针对小型规则截面工件的快速装夹需求设计的。不同于常规三爪卡盘、平口钳的通用装夹逻辑，这套组件采用上下对合的分体式结构，上下两个夹具体的配合面加工有对应成型的夹持型腔，合模后可以完整包裹工件的对应夹持段，相比单点或单边夹紧的结构，能大幅降低薄壁类、易变形工件装夹时的局部应力集中，避免装夹压痕或者夹持变形导致的加工尺寸超差。夹具体的非配合侧设计有带斜度的锁紧推面，这个结构是和配套的锁紧驱动块匹配的，当驱动块沿轴向推进时，斜度面会同步对上下夹具体施加相向的夹紧力，无需额外布置多组螺栓逐个锁紧，

　　能大幅缩短单件装夹的辅助时间，适配批量加工工序的快换需求。夹具体顶部开设的两个U型避让槽，是为了适配安装基座上的定位销与锁紧螺栓，安装时可以直接沿槽口滑入定位，不需要完全拧下螺栓就能完成夹具体的更换，针对不同规格的工件，只需要更换对应型腔尺寸的夹具体，就能快速切换装夹规格，无需重新调整整套夹具的安装位置，能有效降低多品种小批量加工时的工装切换成本。夹具体的整体外形采用方正的块式结构，所有安装基准面都经过平面磨削处理，安装到配套夹具基座上时，能保证夹持型腔的中心与机床主轴或者加工基准的同轴度、平行度要求，不需要额外做复杂的找正操作。上下夹具体的配合面加工有定位止口，合模时可以自动对齐，避免合模错位导致的工件夹持偏斜，

　　保证每次装夹的定位精度一致性。从安装边界来看，这套夹具体的整体厚度、长度尺寸都控制在通用小型工装的安装尺寸范围内，可以直接适配常规的机床工作台T型槽安装规格，也可以加装在回转工作台上配合完成多面加工工序，不需要对现有设备的工作台做额外改造。在实际使用场景中，这套夹持组件既可以用于普通铣床、磨床上的小型轴类、方块类零件的装夹，也可以集成到自动化生产线的上料工位，配合气动或者液压驱动的推块完成自动夹紧、松开动作，适配自动化加工的节拍要求。夹持型腔的尺寸可以根据被加工工件的外形做定制化调整，既可以做成圆弧型腔加持圆形截面的轴类零件，也可以做成方形型腔加持规则的块状零件，甚至可以加工成型面适配异形截面工件的装夹需求。

　　夹具体的材料选型上优先选用合金工具钢，经过淬火处理后具备足够的硬度与耐磨性，长期反复装夹也不会出现型腔磨损、夹紧面塌陷的问题，能保证长期使用的装夹精度稳定性。在结构设计阶段，特意将夹紧力的作用点布置在靠近工件加工部位的位置，尽可能缩短夹紧点到加工位置的悬臂距离，降低加工过程中工件的振动，提升加工表面质量，同时避免切削力导致的工件移位。夹具体上开设的减重孔槽，在不降低结构刚性的前提下减轻了组件自身重量，手动更换时更轻便，也降低了驱动锁紧时的动力损耗。这套结构没有复杂的传动部件，日常维护只需要定期清理配合面的切屑、加注少量润滑脂保证斜推面动作顺畅即可，维护成本极低，适合加工车间长期高频使用。
