机加工初始定位工件夹持工装结构

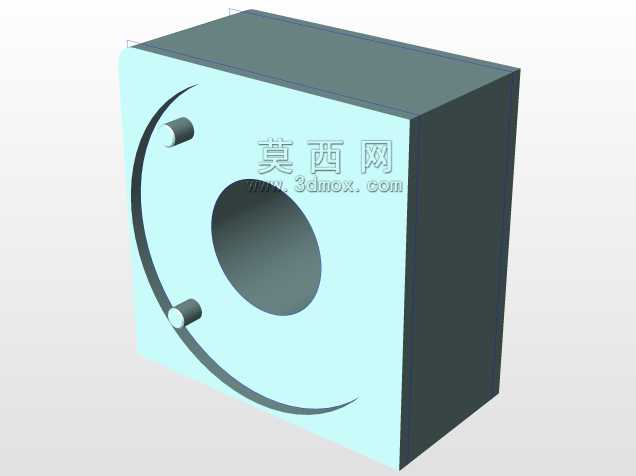

　　在常规金属切削加工的工序流转里，工件初始上料阶段的定位可靠性，直接决定了整道工序的加工公差带范围，这类块状夹持座正是针对盘类、轴套类零件首道工序装夹设计的专用定位部件，区别于通用卡盘的多爪自适应结构，它的定位逻辑是靠固定型面完成粗基准的快速贴合，不需要操作人员反复打表找正，能把单件上料的辅助时间压缩到通用装夹方式的三分之一左右。从实际应用场景来看，这类夹持结构多配套在普通铣床、数控镗床的工作台面上，针对毛坯余量均匀的铸件、锻件盘类零件做首序加工，当工件以毛坯外圆或者端面作为粗基准时，夹持座上的弧形定位面可以和毛坯外圆形成两段接触，配合两个圆柱定位销完成周向防转，避免加工过程中工件受切削力作用出现转动偏移，

　　中间的大尺寸通孔是为了避让加工刀具的走刀路径，不管是镗内孔还是钻端面孔，刀具都不会和夹持座本体发生干涉，不用额外设计抬刀避让的空行程路径。设计阶段首先要考虑的是安装边界的适配性，整个夹持座采用方块式基体结构，底面为精磨的平整安装面，可以直接通过T型螺栓固定在机床工作台的T型槽上，不需要额外做转接板，基体的厚度方向预留了足够的刚性余量，即使在大切深、大进给的粗加工工况下，也不会因为切削力的交变作用出现本体形变，保证定位基准不会发生偏移。弧形定位槽的曲率是根据对应加工工件的毛坯外圆公差带设计的，槽宽比毛坯外圆的最大极限尺寸大0.2mm到0.3mm，既保证毛坯件可以顺利放入定位槽，不会因为毛坯尺寸超差出现卡滞，

　　又能控制定位间隙在合理范围内，避免装夹后工件的圆心偏移量超出首序加工的允许公差。两个圆柱定位销的位置分布在弧形槽的上下对称位置，销子突出定位面的高度刚好卡在工件端面的预制工艺缺口位置，不会因为销子过高影响工件端面和定位面的贴合，也不会因为销子过低失去周向防转的作用，当工件压紧后，切削过程中产生的周向扭矩会直接传递到两个定位销上，再通过销子和基体的过盈配合把力传导到整个夹持座本体，最后分散到机床工作台上，整个传力路径没有薄弱环节，不会出现长时间使用后定位销松动的问题。中间的避让通孔直径比待加工内孔的最大直径大5mm左右，一方面是给刀具伸出、切削液冲排切屑留出足够空间，避免切屑堆积在定位面上影响后续工件的装夹精度，

　　另一方面也能减轻整个夹持座的自重，单人就可以完成工位的拆装调整，不需要借助起重设备。在实际生产线的使用过程中，这类专用夹持结构比通用夹具的适配性更有针对性，对于批量固定型号的工件加工，它的装夹效率和定位一致性远高于通用卡盘，不需要根据每一件毛坯的尺寸差异调整卡爪行程，操作人员只需要把工件放到定位槽内，靠紧两个定位销，上端用压板压紧就可以启动加工程序，对操作人员的技能要求也更低，不需要熟练的装夹找正经验就能完成合格的装夹操作，非常适合流水线批量加工的工位配置。从结构维护的角度来看，整个夹持座没有活动部件，不存在磨损后需要调整间隙的问题，只有定位销在长时间受冲击载荷后可能出现变形，更换的时候只需要把旧销从基体的销孔中压出，重新压入同规格的新销就可以恢复定位精度，维护成本极低，不需要复杂的校准流程，适合在加工车间的多工位上长期配置使用。
