分体式工件夹持定位工装结构

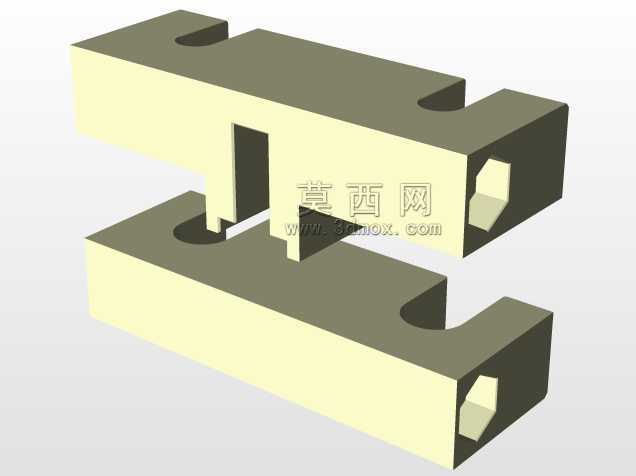

　　在常规机加工、小型零件装配以及工位间工件周转的场景里，这类分体式夹持结构的使用频率远高于一体式复杂夹具，很多一线加工班组在处理小批量异形件、需要频繁上下料的工序时，都会优先选用这类结构逻辑的夹持件，不需要额外搭配复杂的气动或液压驱动组件，仅靠上下两个模块的对位嵌合就能完成工件的位置固定，适配多台普通铣床、钻床的工位装夹需求，也能嵌入小型自动化流水线的工件定位工位作为固定载具使用。从结构功能来看，上下两个模块分别设置了对应的卡槽与定位凸台，合模时凸台嵌入卡槽完成自身的对位校准，不需要额外增加定位销组件就能保证上下模块的对齐精度，模块本体上开设的半圆型凹槽在合模后形成完整的装夹型腔，可对应装夹圆柱类、带定位轴的小型工件，

　　侧面预留的内六角孔位用于安装锁紧螺钉，合模后穿入螺钉即可完成两个模块的锁紧，将型腔内部的工件牢牢固定，避免加工过程中工件出现窜动、偏移的问题。设计这类结构的时候，首先要考虑的是装夹动作的便捷性，上下模块采用无铰接的分体设计，上下料时可以直接将上模块取下，放置工件后再对位扣合，相比带翻转压板的夹具，操作时的避让空间更大，不会出现工件与夹具结构干涉的问题，针对需要频繁更换工件的工序，这种结构能大幅缩短单次装夹的辅助时间。其次要兼顾结构的刚性与加工便利性，模块主体采用矩形块结构，没有复杂的曲面造型，普通铣床就能完成所有外形与槽位的加工，不需要使用五轴设备加工，制造成本更低，同时矩形的外形可以直接适配机床工作台上的标准T型槽压块固定，

　　不需要额外制作专用的安装底座，安装时直接将下模块放置在工作台的指定位置，用压块压紧模块两侧的平面即可完成固定，安装边界完全适配常规中小型机床的工作台装夹范围。结构上的槽位深度与凸台高度做了等比例匹配，合模后上下模块的贴合面完全接触，不会出现局部悬空的问题，锁紧时受力均匀，不会因为局部应力集中导致模块变形，长期反复使用也不会出现对位精度下降的问题。型腔的尺寸设计预留了一定的适配范围，可兼容一定直径公差范围内的轴类工件，不需要针对单一尺寸的工件单独制作夹具，在小批量多品种的加工场景下，能减少夹具的制作数量，降低生产辅助成本。侧面的锁紧孔位做了沉头设计，锁紧螺钉安装后螺钉头不会突出模块侧面，避免夹具安装时与工作台周边的其他部件产生干涉，

　　模块上开设的避让槽对应加工时的刀具走刀路径，钻削、铣削加工时刀具不会碰到夹具本体，不需要额外调整刀具的走刀高度，减少加工前的调试步骤。这类夹持结构没有易损的弹性部件，日常使用仅需要定期清理贴合面与型腔内的切屑即可，维护成本极低，在小型零件的钻孔、端面铣削、去毛刺等工序中都能稳定使用，也可以作为检测工位的工件固定载具，配合百分表、影像测量仪完成工件尺寸检测时的位置固定，适配多个生产环节的装夹需求。
