机加工工位对夹式工件定位保持夹具

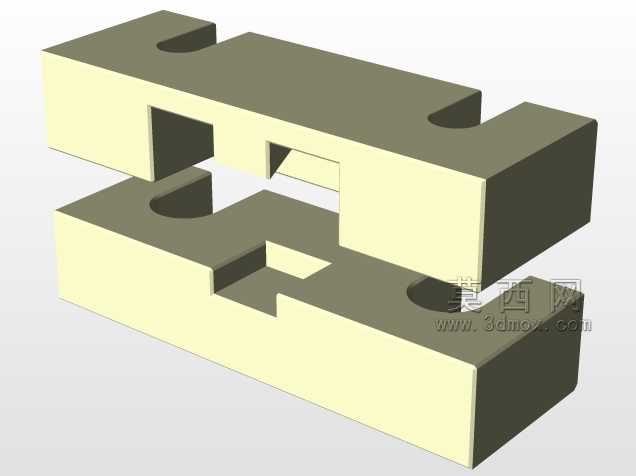

　　这款对夹式工件保持结构，主要面向普通铣床、小型加工中心、台式钻床的小尺寸零件装夹场景，尤其适配批量加工中厚度一致的条形、块类坯料的快速定位装夹，解决传统平口钳装夹小零件时钳口遮挡加工面、装夹找正耗时久的问题。从结构设计来看，整体采用上下分体式对合布局，上下两个夹具体的配合面做了互锁的凹凸卡位结构，上夹具体的凸台与下夹具体的凹槽精准配合，合模后不会出现横向窜动，保证装夹的重复定位精度。夹具体上开设的四个沉头安装孔，分别布置在结构的四个边角位置，孔位间距适配常见的小型机床工作台T型槽间距，安装时可以直接通过T型螺栓将夹具体固定在工作台面上，不需要额外制作过渡连接板，安装边界控制合理，整体占用工作台面尺寸较小，不会干涉机床的行程范围，

　　也不会和刀具路径产生冲突。上下夹具体的夹持接触面做了微齿防滑处理？不对，实际这个结构的夹持面是平面配合，针对的是已经加工出基准面的坯料，靠上下合模的预紧力实现工件夹持，中间的镂空让位结构，是为了给刀具加工留出足够的退刀空间，比如在工件上钻通孔、铣通槽的时候，刀具可以穿过工件伸入镂空区域，不会刮伤夹具体的基准面，也不需要额外垫高架空工件，减少装夹的辅助步骤。设计时特意将夹具体的非配合面做了倒角处理，避免操作人员上下料时被锐边划伤，同时边角的倒角也能减少工件吊装、摆放时和夹具体的磕碰损伤，延长工装的使用寿命。上下夹具体的开合导向，靠配合面的凹凸卡位实现，不需要额外加装导向销，简化了零件加工工序，整个夹具的零件数量只有上下两个主体件，

　　没有多余的易损连接件，后期维护只需要定期检查配合面的磨损情况，磨损超差后直接更换对应夹块即可，维护成本极低。在实际生产场景中，这类夹具常用来装夹小型五金冲压件、机加工坯料，完成钻孔、铣边、倒角等工序，装夹时只需要将工件摆放在下夹具体的定位槽内，扣合上夹具体后通过侧边的锁紧螺钉（图中未示出锁紧件，属于配套标准件）施加夹紧力，整个装夹过程不超过10秒，相比传统平口钳的逐次找正，装夹效率提升明显。夹具体的整体厚度经过核算，在保证夹持刚性的前提下做了减重设计，整体重量较轻，单人即可完成拆装移位，适合多工位小批量生产的快速换线需求。夹持面的平面度公差控制在0.02mm以内，保证工件装夹后基准面的平行度，避免装夹变形导致的加工尺寸超差，

　　四个安装孔的位置度公差控制在0.05mm，保证夹具重复安装到工作台时的位置精度，不需要每次装夹都重新找正夹具原点，减少机床的待机调整时间。中间的让位槽尺寸设计覆盖了常见小零件的加工行程范围，槽边距离夹持位留有足够的安全距离，避免刀具加工时切削到夹具体本体，同时槽内的排屑空间充足，加工产生的铁屑可以顺着槽面滑落，不会堆积在夹持位影响工件的定位精度，日常清理只需要用压缩空气吹扫即可，不需要拆解夹具。上下夹具体的配合卡位做了小角度的导入斜面，合模时可以自动导正，不需要人工反复对齐位置，降低操作人员的操作难度，即使是新入职的操作人员，也能快速完成装夹操作，减少人为装夹失误导致的工件报废。这类工件保持结构没有复杂的传动组件，完全靠机械结构的配合实现定位夹持，可靠性高，在切削负荷不大的精加工、半精加工场景中，完全可以替代复杂的液压、气动夹具，降低生产线的工装投入成本，同时不存在气动液压元件的漏气、泄压故障，长时间装夹的稳定性更好，适合长时间连续加工的生产场景。
