双压杆式工件定位夹持工装结构

　　在机加工工序流转、小型零部件装配、工位间工件转运的场景里，这类双压杆式工件保持结构是工位侧最常用的定位夹持单元，区别于通用台虎钳的大行程大夹持力设计，这类定制化夹持结构专门针对特定轮廓的工件做适配，不需要每次装夹都重新找正定位基准，能把单工位装夹辅助时间压缩到通用夹具的三分之一以内。从实际使用场景来看，这类结构常安装在小型钻铣床工作台面、装配线随行托盘、检测工位的固定基座上，用来夹持形状不规则、带异形轮廓的小型机加工件，避免加工或装配过程中工件出现位移、偏斜，保证工序加工的位置度、装配的配合精度。

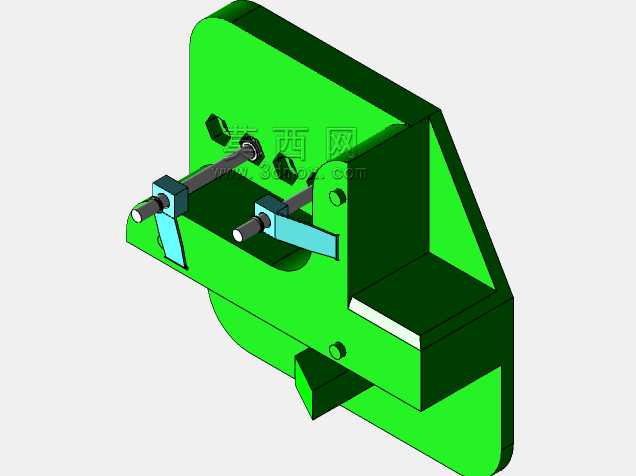

　　整个结构的主体采用L型弯板作为承载基座，基座背部设置了三角形加强筋结构，用来抵消夹持作业时压杆产生的倾覆力矩，避免长期受力后基座出现变形，基座底部预留了与安装台面配合的定位凸台和锁紧孔位，安装时可以通过凸台先卡入工作台的T型槽或者随行托盘的定位槽完成初定位，再通过螺栓锁紧固定，安装边界的孔位间距适配常规小型加工设备的工作台槽距，不需要额外做转接板就能直接安装。两个压杆组件平行布置在基座的正面安装位，每个压杆都搭配了可调式压头，压头采用带斜面的压紧块设计，压紧块和压杆之间通过小销轴连接，允许压头在小角度范围内自适应偏转，贴合工件的被压紧面，避免硬接触压伤工件表面，同时保证压紧力均匀分布在接触面上，不会出现单点受力导致的工件局部变形。

　　设计思路上，这类夹持结构没有采用复杂的气动或液压驱动结构，完全依靠手动调节压杆的进给量实现夹紧，压杆和基座之间采用螺纹传动副，转动压杆尾部的六角调节头就能带动压杆轴向进给，结构简单可靠，不需要额外布置气源或液压管路，适合无动力源的手工工位、小批量多品种的加工场景使用。基座正面还预留了两个备用的螺纹安装孔，可以根据工件的轮廓变化加装辅助定位销或者挡块，拓展夹持的适配范围，不需要重新加工基座就能适配相近尺寸规格的同类型工件。压杆的行程设计控制在30毫米以内，足够覆盖同系列工件的尺寸公差波动，同时避免行程过长导致压杆伸出后刚性不足，夹紧时出现颤振。基座底部的定位挡块结构，用来作为工件装夹的轴向定位基准，装夹时只需要把工件推到贴紧挡块的位置，再锁紧两个压杆就能完成装夹，不需要反复测量定位尺寸，对操作工人的技能要求更低，新员工经过简单培训就能完成合格装夹。

　　从受力角度分析，两个压杆的压紧点布置在工件重心的两侧对称位置，夹紧力的合力方向正对底部的定位挡块，不会产生额外的扭转力矩，装夹完成后工件的六个自由度被完全限制，在钻削、轻铣、装配拧紧等作业中，工件不会出现窜动或转动。结构的所有活动部件都预留了润滑注油孔，长期使用时可以定期加注润滑脂，避免螺纹副出现卡滞，压头的接触端面可以根据工件的材质更换不同的垫片，比如夹持铝件、铜件等软质金属工件时，可以更换尼龙或者铜质垫片，避免压痕影响工件外观质量。整个结构的外形轮廓没有突出的尖锐棱角，所有边角都做了倒角处理，避免操作过程中刮伤操作人员，整体结构紧凑，占用工作台的安装面积小，在小型工作台上可以并排布置多个这类夹持单元，实现多工件同时装夹作业，提升单工位的作业效率。
