机加工工位工件夹持定位工装结构

项目分类:工装 发布时间:2021-11-04 ID:368685
  • 机加工工位工件夹持定位工装结构

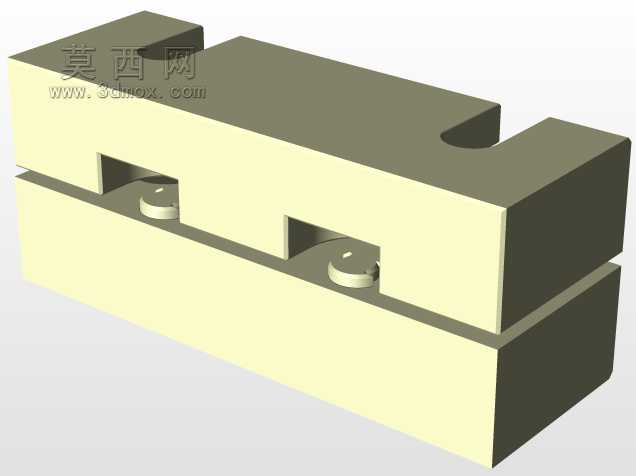

  在常规金属切削加工、小型零件装配工位的现场布局里,这类工件保持结构是工位上最容易被忽略但直接影响加工良率的核心辅件,很多一线操机人员都遇到过毛坯定位偏移、夹持力不足导致铣削振纹、装配对位偏差的问题,这类分体式夹持结构的设计初衷,就是解决小批量多品种工件换型时的快速定位需求,不需要针对每款零件定制专属夹具体,通过调整上下基体的相对位置就能适配一定尺寸范围内的块状、条状工件装夹。从结构组成来看,整个工装分为上下两个矩形基体,下基体作为安装基准面,加工时直接通过T型槽螺栓固定在机床工作台或者装配工位台面上,基体上开设的两个沉头定位孔是用来安装可调式支撑钉,支撑钉的高度可以根据工件底部的形位公差做微调,避免毛坯面不平导致的装夹变形,

  上基体开设有两个对称的缺口槽,一方面是为了避让加工刀具的走刀路径,避免铣削过程中刀具碰撞夹具体,另一方面缺口的侧壁可以作为工件的侧向定位基准,限制工件X、Y两个方向的自由度,配合下基体的支撑面完成Z向定位,只需要在缺口位置加装快速压板就能完成工件的完全固定,不需要复杂的多自由度找正流程。设计阶段最先考虑的是安装边界的适配性,整个夹具体的长宽尺寸控制在常规小型台虎钳的安装范围内,不需要额外扩大工作台的安装孔位,下基体的厚度预留了足够的刚性余量,即使在粗加工大切削量的工况下,也不会因为切削力的冲击产生基体形变,上基体的缺口位置做了R角过渡,避免应力集中导致的长期使用开裂,两个支撑钉的安装位置选在工件装夹后的受力点正下方,

  抵消夹持力和切削力带来的工件弯曲变形,很多新手设计工装时容易把支撑点放在工件悬空位置,最后加工出来的零件拆夹后出现应力回弹变形,这个结构的支撑点布局刚好避开了这个常见问题。实际应用场景里,这类工装不光用在普通铣床的单件加工工位,在小型自动化装配线的上料工位也能看到类似结构,用来作为待装配工件的临时定位座,相比气动卡盘、液压夹具这类成本较高的夹持方案,这种纯机械结构的工装维护成本极低,没有气动液压元件的密封损耗问题,车间日常使用只需要定期清理接触面的切屑、涂抹防锈油即可,换型时只需要调整支撑钉的高度、更换对应厚度的压板就能适配不同厚度的工件,不需要整体更换夹具体,对于多品种小批量的加工车间来说,能大幅降低工装制作的成本和换型等待时间。

  从结构细节来看,上下基体的配合面做了精磨处理,平面度控制在0.02mm以内,保证装夹后工件的基准面和工作台面平行,缺口槽的侧壁垂直度也做了相应的形位公差要求,作为侧向定位面时不需要额外打表找正,只要把工件靠紧侧壁就能保证定位精度在0.05mm以内,完全满足常规铣削、钻孔、攻丝工序的精度要求,支撑钉采用标准的内六角可调结构,磨损后可以直接更换标准件,不需要重新加工整个基体,后期维护的配件获取成本很低。很多一线加工场景里,操作人员会直接用压板压在工作台面上装夹工件,往往会出现压板干涉刀具、工件装夹翘起的问题,这个结构的上基体缺口刚好把装夹位置和加工区域做了分隔,压板安装在缺口外侧的基体上,不会伸入加工区域,刀具可以从缺口位置完成整个加工面的走刀,不需要二次装夹换位,也避免了二次装夹带来的定位误差。在装配工位使用时,这个结构可以作为工件的固定载具,配合手动或者自动拧紧工具完成组件装配,支撑钉的高度调整功能可以适配底部有凸台、异形结构的工件,不需要额外制作仿形定位块,只要把支撑钉调整到对应高度,保证工件装配面处于水平状态即可,相比定制化的仿形工装,这类通用型工件保持结构的适用范围更广,对于研发打样阶段的小批量零件加工来说,能大幅缩短工装准备的周期,不需要等待专属工装的加工周期,拿到毛坯后调整好支撑钉和上基体的位置就能开始加工,能有效缩短新品的打样交付周期。
