FK10330型工件夹持定位工装结构

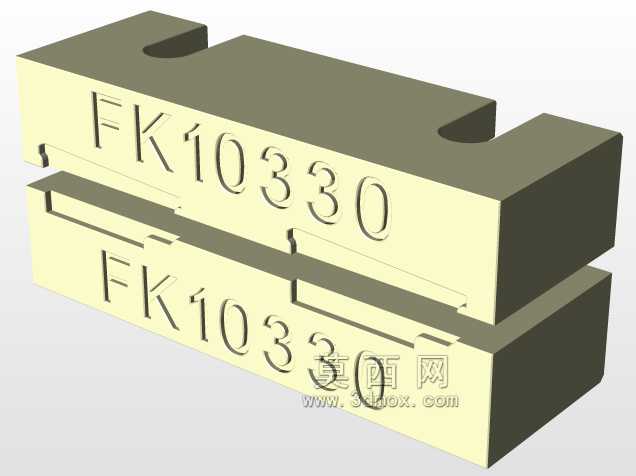

　　在批量机械加工、零部件装配的产线场景里，工件夹持的稳定性直接决定了工序精度与加工节拍，这款FK10330工件保持结构，正是针对同规格长条形工件的工序间定位、夹持需求开发的专用工装，适配铣削、钻孔、尺寸检测等多道工序的装夹要求，能在不损伤工件基准面的前提下提供足够的夹持力，避免加工过程中工件出现窜动、位移导致的尺寸超差问题。从结构设计逻辑来看，该工装采用上下分体式对夹结构，上下两个夹持块的贴合面加工有与待夹持工件外形完全匹配的型槽，型槽的轮廓公差控制在IT7级精度范围内，能保证工件装入后周向、轴向的定位误差不超过0.02mm，满足精加工工序的定位精度要求。上下夹持块的本体采用45号钢调质处理，硬度达到HB220-250，

　　既具备足够的结构刚性抵抗加工过程中的切削振动，又不会因为硬度过高刮伤待加工工件的表面，对于表面质量要求较高的有色金属工件加工场景，也可以在夹持型槽表面镶嵌聚氨酯衬层，进一步降低装夹夹伤的风险。工装本体的顶部设计有两个对称的U型安装槽，这两个槽位是用于将整个工装固定在机床工作台或者工装基板上的安装接口，U型槽的开口宽度适配常用的M12、M16机床T型槽螺栓，槽位的长度方向预留了足够的调整余量，允许工装在安装时沿槽长方向微调位置，适配不同工位的安装孔位偏差，不需要额外加工过渡连接板就能完成固定，大幅缩短工装的现场安装调试周期。上下夹持块的开合导向依靠侧面的定位止口实现，合模时止口的配合间隙控制在0.01mm以内，

　　能保证每次开合后上下型槽的同轴度、位置度保持一致，不需要每次装夹都重新找正工装位置，对于批量加工场景来说，能有效减少重复装夹的辅助时间，提升单工序的加工效率。夹持块表面刻印的FK10330标识，是该款工装适配的工件型号编码，现场操作人员可以通过表面标识快速识别工装对应的适配工件型号，避免产线上多规格工装混用导致的装夹错误，降低批量质量事故的发生概率。从安装边界尺寸来看，该工装的整体外形为长方体结构，宽度方向尺寸控制在150mm以内，长度方向适配对应型号工件的夹持长度，高度方向在合模状态下不超过120mm，不会和机床的主轴行程、刀具路径产生干涉，在普通立式加工中心、数控铣床的工作台上安装时，不需要调整机床的原有行程限位就能直接使用。

　　在实际应用场景中，这款工装除了用于机加工工序的工件夹持外，还可以用于零部件清洗、表面处理、自动化上下料工位的工件临时定位，分体式的结构设计允许上下夹持块单独更换，当某一侧的夹持型槽出现磨损、磕碰损伤时，只需要更换对应的夹持块就能恢复工装的定位精度，不需要整体报废，能有效降低工装的长期使用成本。设计过程中针对夹持力的分布做了有限元校核，当夹持螺栓施加额定拧紧力矩时，夹持型槽表面的压力分布均匀，不会出现局部压力过大导致的工件变形，尤其是针对薄壁类工件的装夹场景，均匀的压力分布能有效控制装夹变形量，保证加工后的工件尺寸稳定性。工装的所有棱边都做了C2的倒角处理，避免操作人员在搬运、安装工装过程中被锐边划伤，符合机械制造现场的安全操作要求，外露的金属表面都做了发黑处理，具备基础的防锈能力，在生产车间的常规环境下不需要特殊维护就能长期使用。
