异形件角度夹持工装结构设计

　　在精密机加工、小批量异形零部件试制的生产场景中，异形轮廓工件的装夹定位一直是影响加工效率与成品精度的核心环节，这类工件往往没有规则的装夹基准面，常规平口钳、通用卡盘无法实现稳定贴合夹持，强行装夹极易导致工件变形、定位偏移，最终造成加工尺寸超差。这套夹持结构正是针对带近似弧形轮廓、存在小角度倾斜装夹需求的异形工件开发，核心解决常规夹具无法适配非规则基准面、装夹角度偏差导致的加工余量不均问题。

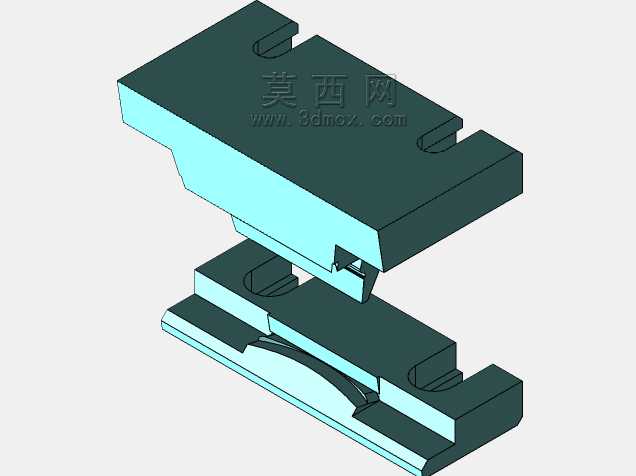

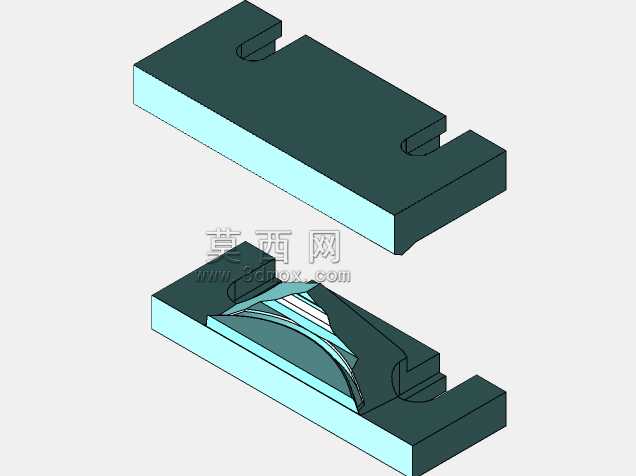

　　从结构功能来看，整套夹持组件分为上下两个对应配合的夹持模块，两个模块的相对夹持面并非传统的平行平面，而是根据目标工件的轮廓特征做了适配性的型面设计，能够在合模夹持时与工件的上下定位面形成多点贴合支撑，避免单点夹持带来的应力集中。结构设计阶段特意针对初始方案中存在的角度偏差问题做了修正，将上下夹持面的配合角度调整至与工件待加工姿态完全匹配，确保工件装夹完成后，待加工面与机床主轴的进给方向保持垂直或预设的加工角度，无需二次找正即可直接启动加工作业，大幅缩短单件装夹的辅助时间。

　　考虑到装夹过程中工件放入、取出的操作便利性，设计时在定位面的周边预留了均匀的间隙，这个间隙尺寸经过反复校核，既不会因为间隙过大导致装夹后工件出现窜动，也不会因为间隙过小造成工件卡滞、取放困难，操作人员无需使用辅助工具即可快速完成工件的上下料动作。上下夹持模块的外侧都设计有对称的卡槽结构，这个结构一方面是用于与外部的压紧驱动部件连接，不管是采用手动螺旋压紧、气动压紧还是液压压紧的驱动方式，都可以通过卡槽快速实现夹持模块与动力端的固定，无需额外加工连接孔位；另一方面卡槽的对称设计也保证了夹持力的传导方向与夹持面垂直，避免压紧过程中出现侧向分力导致工件偏移。

　　从安装边界来看，整套夹持结构的外形轮廓做了紧凑化设计，底部模块的底面为完整的平面结构，可以直接安装在标准机床工作台的T型槽上，也可以适配通用的工装基板，安装时不需要做额外的基面修磨，底部平面的平面度公差控制在0.02mm以内，能够保证安装后整套夹具的基准与机床工作台基准重合。上下夹持模块的开合行程经过匹配设计，针对目标工件的高度尺寸预留了足够的开合空间，不会出现开合行程不足导致工件无法放入的问题，同时行程也没有做冗余设计，避免整体结构尺寸过大占用过多的工作台加工空间，让工作台可以同时布置多套同类型夹具，实现多工件同步加工，进一步提升小批量生产的加工效率。

　　在实际使用场景中，这套夹持结构尤其适合小批量异形金属件、工程塑料件的铣削、钻孔、磨削工序的装夹作业，相比定制化的专用夹具，它的结构更加简单，加工制造成本更低，同时针对特定轮廓工件的适配性更强，不需要复杂的调整机构即可实现稳定装夹。夹持面的型面设计在保证贴合度的同时，也避开了工件上的待加工区域，不会出现夹具与加工刀具干涉的问题，加工过程中产生的切屑也可以通过定位面周边预留的间隙顺利排出，不会因为切屑堆积在定位面上导致装夹定位出现误差。整套结构没有易损的复杂传动部件，长期使用过程中仅需要定期检查夹持面的磨损情况即可，维护成本极低，非常适合加工车间针对特定异形件的快速装夹需求，能够有效降低异形件加工的装夹难度，减少因为装夹问题导致的废品率。
