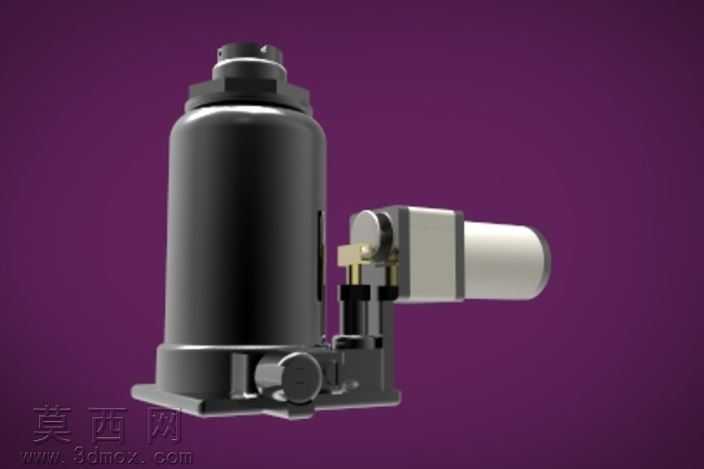

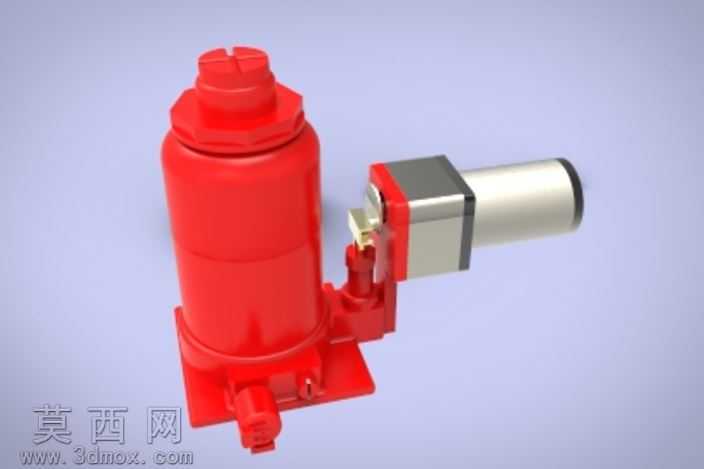

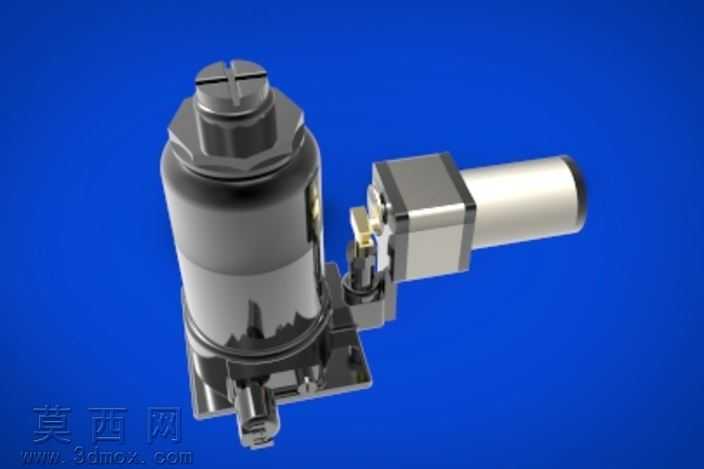

20吨级电动液压千斤顶三维结构设计

本模型为20吨额定载荷的电动液压千斤顶三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各功能部件。首先构建顶升油缸主体结构，对缸筒内壁、活塞密封槽、顶端承载压头的配合尺寸做了精准约束，还原了油缸的阶梯式内腔结构，保证活塞运动行程符合20吨级顶升作业的参数要求。随后搭建集成式电动动力单元，对直流驱动电机、微型高压柱塞泵、油路集成阀块、外接电源接口的装配关系做了完整还原，电机与泵体的连接法兰、传动耦合结构都做了细节建模，清晰呈现电动液压动力的传输路径。材质渲染阶段，针对不同部件做了差异化材质赋予：缸筒、泵体、阀块等金属承压部件采用抛光铬钢材质，调整金属粗糙度与反射参数，还原液压元件金属表面的精密加工质感；电机外壳采用哑光铸铝材质，电源接口部位做了绝缘硬质塑料的材质区分，密封件部位采用耐油丁腈橡胶的哑光深色材质，通过材质差异清晰区分各功能模块。结构设计上，模型还原了设备的集成式布局，将动力单元与顶升油缸做了紧凑化整合，相比手动液压千斤顶省去了人工压杆操作的结构，通过外接24V直流电源即可驱动泵体建立油压完成顶升作业，底部安装法兰做了安装孔位的细节设计，可满足设备固定安装的使用需求。建模过程中对各部件的装配干涉做了逐一排查，保证活塞伸缩、电机与泵体的传动配合、油路通道的连通关系都符合实际液压设备的工作逻辑，整体模型完整呈现了电动液压千斤顶从动力输入到液压顶升输出的全结构细节，可用于液压元件结构学习、小型顶升设备方案参考等场景。
