拼接式工件定位对准夹具结构设计

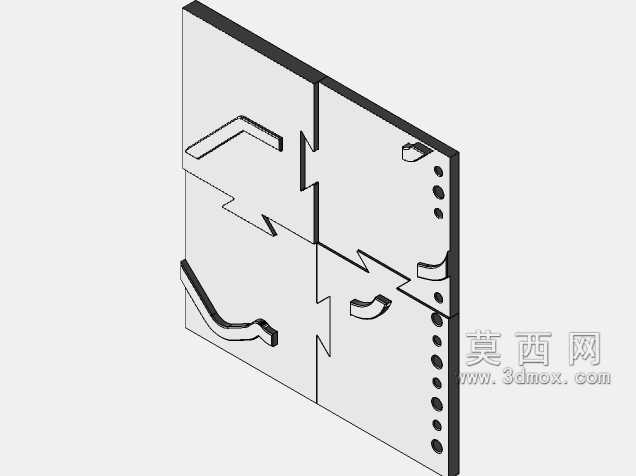

　　这款拼接式对准夹具，主要面向多工位小批量零件加工、装配环节的工件预定位需求，在精密零件组装、钣金件拼焊、小型冲压件工序间转运定位场景中，能够快速实现相邻工件的对位校准，替代传统人工划线对齐的操作模式，降低对位偏差带来的后续加工或装配误差。从结构设计逻辑来看，整体采用四块独立模块拼接的组合式结构，而非传统整体式夹具本体，这种设计思路的核心出发点是适配不同尺寸规格工件的对位需求，单块模块可根据待定位工件的轮廓特征单独更换，无需重新制作整套夹具，能够压缩工装换型的准备周期，适配多品种小批量的柔性生产场景。每块拼接模块的对接边都设计了互锁式凹凸榫卯结构，拼接时无需额外定位销即可实现模块间的快速对位，相邻模块拼接后的平面度公差可控制在0.

　　05mm以内，避免模块拼接错位导致的工件定位基准偏移。模块本体上设置的多组定位型面，分别对应不同工件边缘的轮廓特征：其中L型避让槽用于容纳工件的折弯边，避免夹具与工件已成型结构发生干涉；圆弧型定位槽用于匹配工件上的圆柱凸台或圆弧轮廓，实现工件的XY双向限位；侧边等距排布的安装孔位，用于将拼接完成的夹具整体固定在工作台面或者工装基板上，孔位采用标准孔距设计，可兼容市面通用的工装平台安装孔系，无需额外加工转接板。夹具的侧边还设计了快拆式缺口，方便在定位完成后快速取下夹具，不会与已定位夹紧的工件发生磕碰。在实际使用过程中，可根据待对位工件的外形尺寸，选择对应数量的模块进行拼接组合：针对小型方形工件，可使用四块模块围合形成完整的定位型腔；

　　针对长条形工件，可仅使用两块模块拼接形成单侧定位基准，灵活适配不同的生产场景需求。模块的厚度设计充分考虑了常规工件的定位高度需求，既不会因厚度过高遮挡工件的加工或焊接作业面，也不会因厚度过低导致定位面接触不足、工件定位不稳的问题。所有定位型面的边缘都做了微小的倒角处理，避免工件放置时刮伤表面，同时也能引导工件快速滑入定位位置，减少工件放置时的卡滞问题。不同于传统专用夹具只能适配单一工件的局限，这种模块化拼接的对准夹具，可通过更换不同型面的模块，快速适配不同轮廓的工件对位需求，在新品试制阶段，仅需加工对应特征的单块模块即可完成工装准备，大幅降低新品阶段的工装投入成本。在装配精度控制上，每块模块的拼接榫面都经过精磨处理，

　　拼接后模块间无明显缝隙，不会因切屑、灰尘进入拼接缝隙导致定位精度下降，日常维护时仅需拆开模块清理拼接面即可，维护难度远低于整体式夹具。针对焊接场景的使用需求，模块本体的材料选型预留了足够的刚性余量，可承受常规焊接过程中的飞溅冲击，不会因轻微磕碰导致定位型面变形失效；针对机加工工序间的定位需求，夹具的定位面可兼容常规的切削液接触，不会因短期切削液浸泡出现锈蚀问题。
