喷砂作业用工件防护夹持工装结构

　　在金属零部件表面喷砂处理的生产环节中，非加工面的防护与工件的稳定装夹一直是影响加工效率与成品良率的核心痛点，这款喷砂防护夹持工装正是针对圆形端面类工件的喷砂工序开发的专用夹持结构。日常生产中，类似手表表壳、圆形传感器外壳、小型阀盖这类带圆形密封端面的零件，喷砂作业时需要对配合端面做严格遮蔽，一旦砂粒冲击到密封配合面，会造成表面粗糙度超标，直接导致零件密封性能失效，传统的胶带粘贴遮蔽方式不仅耗时耗力，边缘密封效果差，还容易在喷砂高压气流冲击下出现翘边漏砂的问题，同时通用台钳装夹容易夹伤工件非加工外表面，装夹找正时间长，无法适配批量连续喷砂作业的节拍要求。这款工装在设计时优先考虑了装夹效率与防护可靠性的平衡，整体采用分体嵌套式结构，

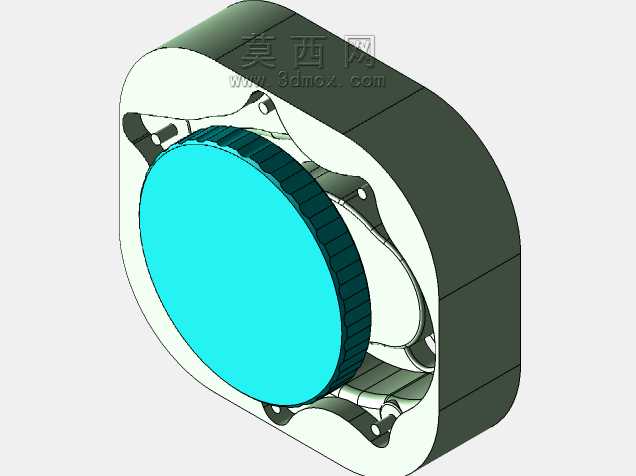

　　主体基座为带圆角的近似方形块体，基座内部开设与工件外轮廓匹配的仿形容纳腔，腔体内壁做顺滑过渡处理，避免装夹时刮伤工件已加工表面，容纳腔深度根据工件需遮蔽的轴向长度做精准匹配，工件装入后需要防护的圆形端面完全处于腔体内部遮蔽区域，外露部分为需要喷砂处理的表面，无需额外粘贴遮蔽胶带即可实现精准的区域防护。工装的夹紧机构采用周向多点弹性压紧设计，在容纳腔的圆周方向均匀布置多组弹性压爪，压爪接触工件的端面做圆弧适配，压爪的压紧力通过内置的弹性元件提供，既可以保证喷砂过程中工件不会被高压气流冲移位，又能避免刚性夹紧力过大造成工件薄壁结构变形，压爪的行程预留了足够的兼容空间，可以适配一定尺寸公差范围内的同类型工件，

　　减少同系列工件加工时的工装更换频次。从安装边界来看，工装的外轮廓尺寸适配常见的喷砂工作台T型槽安装间距，基座底部预留标准安装孔位，可以直接固定在手动喷砂柜的工作台或者自动喷砂机的旋转工作盘上，不需要额外做转接板加工，工装整体的高度控制在常规喷砂枪的作业焦距范围内，喷砂作业时枪头不需要做过大的姿态调整即可覆盖工件全部待加工表面。工装的开合操作做了快换设计，装入工件时只需要拨动周向的解锁拨块即可带动压爪同步张开，工件放入到位后松开拨块，压爪自动复位压紧工件，整个装夹过程耗时不超过两秒，相比传统的螺栓压紧或者胶带遮蔽方式，单工件装夹效率提升数倍，非常适配批量零件的连续喷砂作业。在结构细节处理上，工装的所有外露棱边都做了倒圆角处理，

　　避免喷砂过程中棱边位置反弹砂粒造成工件表面出现异常冲蚀痕，容纳腔与工件配合的边缘位置做了微小的让位沉台，即使工件存在小幅的尺寸公差，也能保证防护边缘的贴合度，杜绝砂粒从配合缝隙钻入遮蔽区域。工装的材料选择上优先考虑耐磨性能，与砂粒直接接触的基座表面做了硬化处理，长期受砂粒冲击也不会出现过快磨损，保证工装的使用寿命，弹性压爪采用耐磨损的弹性钢材制作，反复开合压紧也不会出现弹力衰减或者断裂问题。实际生产验证中，这款工装可以有效解决圆形端面类工件喷砂时的端面防护问题，装夹后工件的待喷砂区域完全外露，防护区域无漏砂问题，加工完成后的工件密封端面粗糙度保持在工艺要求范围内，不需要后续额外的研磨修复工序，同时装夹过程不会对工件外表面造成夹伤，大幅降低了喷砂工序的不良率，也减少了操作工人的重复劳动强度，适配手动喷砂、自动转盘喷砂等多种喷砂设备的作业场景，对于小批量多品种的同结构类型工件加工，只需要更换内部的仿形腔体镶件即可快速适配，不需要重新制作整套工装，进一步压缩了生产准备周期。
