双侧立板加强型工件定位夹持支座

　　在机加工、自动化装配、零部件检测等生产环节中，工件的可靠定位与夹持是保障工序精度、避免加工偏移的核心前提，这款双侧立板加强型的工件定位夹持支座，正是针对中重型异形工件的装夹需求开发的专用工装结构。从实际应用场景来看，这类支座常部署在数控铣床、加工中心的工作台面，或是自动化生产线的工件上料定位工位，用来承托并固定带有垂直安装面的结构件，替代传统的平口钳、组合压板等通用装夹工具，减少装夹找正的辅助时间，同时避免通用夹具对工件加工面的遮挡，满足多面同时加工的工艺需求。

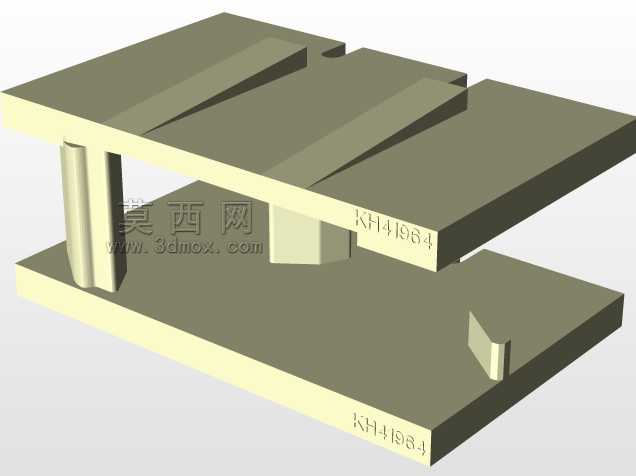

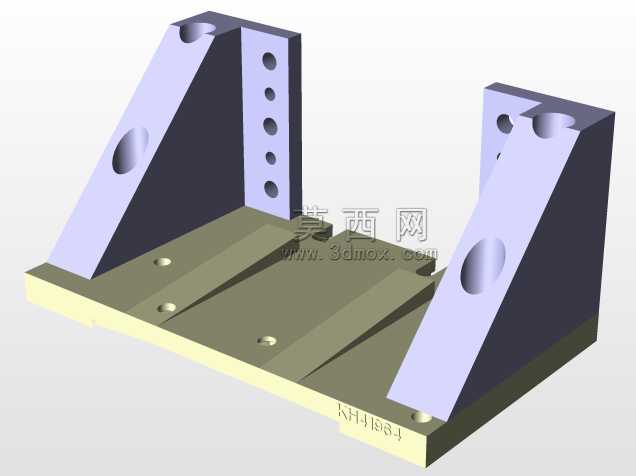

　　从结构功能特性来看，该支座采用底板加双侧倾斜立板的组合构型，底板作为整个工装的安装基准，底面做全平面铣平处理，保证与设备工作台面的贴合度，底板上分布的多个沉头安装孔，可通过T型螺栓直接固定在机床工作台的T型槽内，也可配合定位销实现工装本身的快速换型定位，沉孔设计能够让螺栓头部完全埋入底板内部，不会突出底板表面干涉工件放置。两侧的立板并非垂直于底板设置，而是采用向内倾斜的角度布置，每侧立板与底板之间都设置了一体化的三角加强筋结构，这种设计一方面能够提升立板的抗侧弯刚度，避免工件装夹时立板出现外张变形，另一方面倾斜的立板工作面能够匹配工件自带的倾斜安装面，无需额外加装角度垫铁即可实现工件的姿态定位。立板上加工的多个等距排布的通孔，可用来穿装锁紧螺栓，配合压块将工件的侧边牢牢压紧在立板工作面上，立板顶端的同轴销孔则可以插入定位销，实现工件安装时的初定位，减少装夹调整的工作量。

　　在设计思路上，这款工装完全围绕装夹稳定性与操作便捷性两个核心维度展开，首先是整体材质选用中碳钢焊接后整体去应力处理，再对所有安装面、定位面做精铣加工，焊接结构相比铸件生产周期更短，可根据实际工件尺寸快速调整结构参数，去应力处理能够避免长期使用过程中工装出现焊接变形，保障定位精度的长期稳定。加强筋与立板、底板的连接处都做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，即使在重型工件装夹、大切削力加工的场景下，也能保持足够的结构强度。立板上的安装孔采用长圆孔与圆孔组合的排布方式，圆孔用来穿装定位销保证定位精度，长圆孔则预留了一定的调整余量，可适配一定尺寸范围内的同类型工件装夹，提升工装的通用适配性，减少专用工装的开发数量。底板表面加工的两道平行凹槽，一方面可以作为工件放置时的导向定位槽，让工件沿凹槽方向推入即可快速对齐安装位置，另一方面凹槽能够容纳工件底面的微小毛刺、或是加工过程中掉落的切屑，避免杂质垫在工件与底板之间导致装夹倾斜，影响加工精度。

　　从安装边界尺寸来看，该支座的底板长宽尺寸控制在常规机床工作台的单工位装夹范围内，不会占用过多工作台面空间，双侧立板的顶端高度根据常见工件的装夹高度设计，既保证足够的压紧接触面积，又不会过高导致刀具加工时出现干涉。立板的倾斜角度经过反复校核，匹配多数焊接结构件、机加件的倾斜安装面角度，工件装夹完成后，待加工面能够完全暴露在刀具的加工行程范围内，无需二次调整工件姿态。在实际使用过程中，操作人员只需先将支座通过底板的安装孔固定在工作台上，打表找正支座的基准面后，将待加工工件沿底板导向槽推入，通过立板顶端的定位销完成初定位，再在立板的安装孔内穿装螺栓配合压块锁紧工件，即可开始后续加工作业，相比通用装夹方式，找正时间可缩短六成以上，同时装夹刚性更强，能够承受更大的切削进给量，提升加工效率。针对部分需要在装配线上使用的场景，该支座的底板还可加装快换底板模块，配合生产线的快换工装接口，实现整套装夹支座的快速更换，满足多品种工件的混线生产需求，无需重新调整整条生产线的定位基准。
