三坐标测量用软接触式工件固定夹具

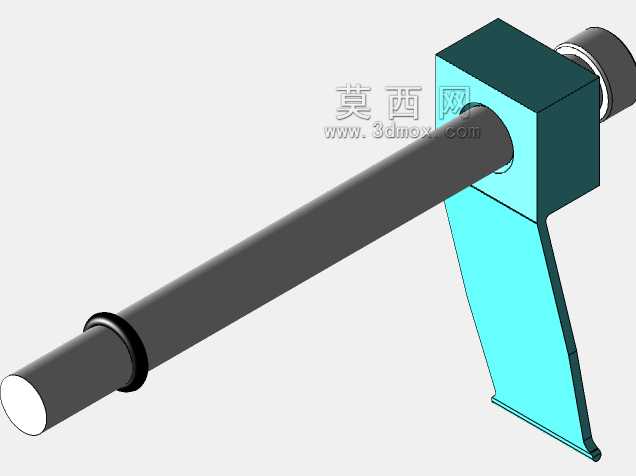

　　在精密尺寸检测环节，三坐标测量机的装夹方案直接决定检测数据的可靠性，这款软接触夹具正是针对薄壁件、易划伤工件、软质材质工件的检测装夹需求开发的专用工装。日常检测作业中，不少工件表面粗糙度要求高、材质硬度低，比如阳极氧化后的铝合金结构件、注塑成型的精密外观件、薄壁冲压钣金件，采用传统硬接触夹具装夹时，很容易在工件表面产生压痕、夹伤，甚至因为夹紧力过大造成工件微变形，最终导致测量数据偏离真实值，出现合格件误判、不合格件漏检的问题，这类软接触夹具的核心作用就是在提供足够夹持稳定性的同时，避免装夹过程对工件造成损伤与形变干扰。从功能特性来看，这款夹具采用侧向压持的结构形式，夹持端采用软性接触材质，接触区域的压合面做了适配长杆类、

　　板类工件的平面修型，接触压力可以根据工件材质特性调整，既能够保证工件在测量机触针探测过程中不会出现位移、窜动，又能将接触压强控制在工件可承受的范围内，不会在工件表面留下装夹痕迹，也不会引发工件的弹性形变影响尺寸精度。夹具的主体支撑结构采用方块式安装基座，基座上预留了与三坐标测量机工作台通用装夹槽适配的安装孔位，可以直接通过T型螺栓固定在花岗岩工作台上，不需要额外制作转接板，安装定位的重复精度可以控制在0.02mm以内，能够满足不同批次工件检测的快速装夹需求。从设计思路层面，这款夹具在开发时优先考虑了测量作业的操作便捷性与装夹通用性，长杆式的操作手柄延伸出基座外侧，操作人员在装夹工件时不需要将手伸入测量机的探测行程范围内，

　　避免触碰测针造成测头校准数据失效；软性接触压臂的长度做了优化设计，既可以覆盖工作台面上一定范围内的工件装夹点位，又不会因为臂长过大造成夹持刚性不足，在测针接触工件探测时，压臂不会产生微幅振动影响测量值的稳定性。安装边界方面，这款夹具的基座外形尺寸紧凑，固定在工作台上后占用的台面空间很小，不会干涉三坐标测量机的测针运动路径，压臂的下压行程预留了足够的调节量，可以适配不同厚度的工件装夹需求，从厚度0.5mm的薄壁钣金件到厚度30mm的机加工结构件，都可以通过调整压臂的固定位置实现稳定装夹。在实际生产线的检测环节，这类软接触夹具通常会和其他快速装夹工装配合使用，组成针对特定工件的专用检测装夹组，比如针对小型精密注塑件的批量检测，

　　可以在工作台上布置多组该款夹具，分别对工件的不同点位进行轻压固定，装夹完成后不需要反复调整夹持力，就可以直接运行测量程序完成全尺寸检测，相比传统的螺栓压板装夹方式，单批次工件的装夹辅助时间可以缩短40%以上，同时完全杜绝装夹造成的工件表面损伤问题。针对部分异形工件的检测需求，这款夹具的软性接触端还可以根据工件的接触面轮廓做适配修磨，保证接触区域和工件表面完全贴合，进一步降低接触压强，避免应力集中造成的工件局部变形。夹具的长杆操作端做了防滑处理，操作人员戴无尘手套也可以轻松完成夹紧与松开操作，适配精密检测车间的无尘作业要求。基座与压臂的连接部位采用间隙可调的铰接结构，长期使用出现磨损后可以通过调整铰接间隙消除旷量，保证装夹的稳定性，不需要整体更换夹具，降低检测工装的维护成本。在测量作业过程中，测针的探测力通常在0.1N到0.5N之间，这款夹具的夹持力可以稳定维持在1N到5N的区间内，既能够抵消测针探测时的反向作用力，保证工件位置固定，又不会因为夹持力过大造成工件的装夹变形，尤其适合对形位公差要求较高的工件检测，比如平面度、同轴度、位置度等公差项目的检测，装夹带来的附加形变会直接导致测量数据失真，软接触的压持方式可以最大程度降低这类附加形变的影响，保证测量结果能够真实反映工件本身的加工精度。
