机加工用KH40938型工件夹持定位座

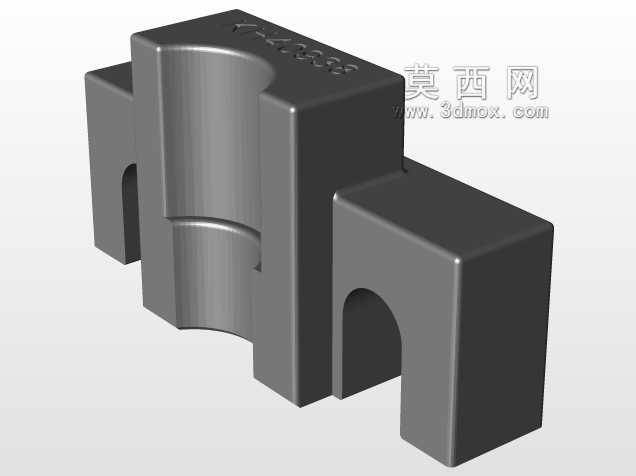

　　在常规金属切削加工、小型零部件装配定位的作业场景里，这类工件夹持座是工位上出镜率极高的基础工装部件，很多做小批量零件加工的班组，都会根据待加工件的外形特征定制这类专属夹持座，避免通用夹具装夹异形件时出现的定位偏差、夹伤工件表面的问题。从结构上看，这个夹持座采用了对称式的块状基体设计，中间的半圆弧型腔是核心的定位工作面，主要用来夹持轴类、带圆柱面的小型工件，两侧的凸台结构做了内凹的让位槽，一方面是为了减轻整体重量，降低工装的材料成本，另一方面是给加工刀具、装配工具留出足够的操作空间，避免加工过程中刀具和夹具体发生碰撞。

　　设计这类夹持座的时候，首先要考虑的是夹持定位的重复精度，中间圆弧面的粗糙度、形位公差需要和待夹持工件的外圆公差匹配，间隙控制在0.02到0.05毫米之间，既保证工件能顺利放入型腔，又不会因为间隙过大导致加工时工件出现窜动。基体两侧的安装面做了直角精磨处理，安装时可以直接靠在机床工作台的T型槽定位边上，不需要额外打表找正就能快速完成夹具体的固定，能大幅缩短换产时的工装调试时间。

　　从安装边界来看，这个夹持座的整体外形属于紧凑型设计，底部安装面的平面度要求控制在0.01毫米以内，保证安装后和工作台面完全贴合，不会因为装夹受力出现翘曲变形。两侧的凸台高度和中间型腔的深度做了匹配设计，当工件放入型腔后，工件的待加工面会高出夹具体上表面3到5毫米，既保证夹持的有效接触长度足够，避免加工时工件受力弹出，又不会因为夹具体过高导致刀具悬伸量过大，影响加工刚性。

　　实际使用的时候，这类夹持座通常会配合快速压板使用，不需要复杂的锁紧结构，只要把工件放入中间的圆弧型腔，两侧用压板压住工件的外露端面就能完成装夹，相比通用三爪卡盘，这种定制夹持座的装夹速度能提升40%以上，特别适合单一品种工件的批量加工场景。在做三维建模的时候，需要重点关注中间圆弧面和两侧安装基准面的位置度关系，所有的让位槽边角都做了R2的圆角过渡，避免热处理的时候出现应力集中开裂的问题，同时也能减少加工时的应力残留，保证夹具体长期使用的尺寸稳定性。

　　很多新手设计这类工装的时候，容易忽略夹具体本身的刚性问题，一味追求减轻重量把基体壁厚做的过薄，导致装夹受力后夹具体出现微变形，直接影响工件的加工精度，这个夹持座的基体壁厚设计在12毫米左右，配合整体的块状结构，在夹持最大直径40毫米的工件时，夹具体的变形量能控制在0.005毫米以内，完全满足常规铣削、钻削加工的精度要求。另外，夹具体的上表面和型腔的交接处做了0.5毫米的倒角，一方面是去除加工毛刺，避免工件放入时被毛刺刮伤表面，另一方面也能引导工件顺利滑入定位型腔，减少装夹时的对位时间。

　　在装配工位使用这类夹持座的时候，还可以在中间型腔的内壁粘贴薄型聚氨酯垫片，用来夹持表面精度要求高的铜件、铝件，避免硬质的钢质夹具体夹伤工件的已加工表面，两侧的让位槽还可以用来安装小型的气动推料元件，加工完成后自动把工件从型腔里顶出，进一步提升工位的自动化程度。不管是用于普通铣床的手动装夹加工，还是用于小型自动化加工单元的工件定位，这类结构简洁、定位可靠的夹持座都能稳定发挥作用，没有多余的复杂结构，后期维护也十分方便，只需要定期检查定位面的磨损情况，磨损超差后重新精磨定位面就能继续使用，工装的整体使用寿命能达到3年以上。
