机加工初始定位工件夹持工装结构

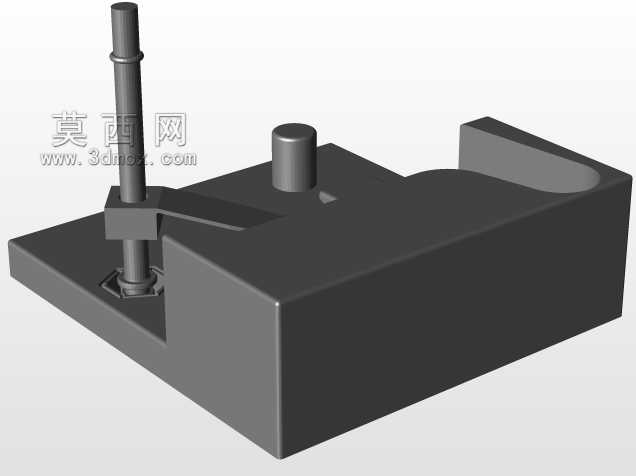

　　在常规机加工、小型零件装配以及工位工件定位场景中，这类初始工件保持夹持结构的应用覆盖了从普通铣床工件预定位、钳工工位工件固定到小型检测工位工件装夹的多个环节，区别于大行程液压卡盘、精密平口钳这类通用夹持设备，该结构更适配小尺寸、异形轮廓工件的初始定位需求，不需要复杂的动力源接入，纯机械结构的设计让它在无气源、无液压配套的零散工位也能快速部署使用。从结构功能来看，底座采用一体化块状承力结构，底部预留的安装沉孔可以直接通过内六角螺栓固定在标准T型槽工作台或者木质钳工工位台上，安装边界的孔位间距适配常规工位的通用安装孔距，不需要额外加工过渡转接板，降低工位部署的加工成本。底座上的立式导柱承担夹持压臂的导向作用，导柱表面做了阶梯轴段设计，

　　不同轴段对应压臂的不同升降行程区间，压臂和导柱配合的位置采用间隙配合公差，既保证压臂升降过程无卡滞，也避免配合间隙过大导致夹持定位出现偏移。压臂的压紧端做了斜向让位设计，针对带弧形轮廓、侧边有凸起结构的工件，压紧时不会和工件表面的异形结构产生干涉，底座上的圆柱定位销可以插入工件预制的定位孔内，实现工件的周向转动限制，配合压臂的下压力完成完全定位，底座上的弧形让位槽则是针对轴类、带圆弧侧边的工件设计，工件放置时圆弧面可以嵌入槽内，避免放置时出现侧滑偏移。设计思路上优先考虑了工位操作的便捷性，整个夹持动作不需要额外工具辅助，操作人员手动抬起压臂将工件放置到位后，压臂依靠自身重力配合导柱的导向即可完成预压紧，针对需要更大压紧力的加工场景，

　　导柱顶部预留的螺纹段可以加装锁紧螺母，通过螺母旋压给压臂提供更大的下压力，满足铣削、轻量钻削工序的夹持力需求。结构的受力路径经过优化，夹持时工件受到的下压力直接通过底座传递到安装工作台，导柱只承担压臂的导向和侧向力承载，不会出现受力变形导致的夹持精度损失，所有棱角位置都做了工艺倒角处理，避免操作人员上下料时被锐边划伤。从实际使用的适配性来看，该结构可以兼容最大宽度不超过底座夹持区宽度、厚度在压臂行程范围内的各类小型工件，针对不同轮廓的工件，只需要更换底座上的定位销或者在压臂压紧端加装适配压头即可快速切换夹持对象，不需要整体更换工装，大幅降低多品种小批量生产场景下的工装投入成本。日常维护方面，整个结构没有易损的密封件、弹性件，只需要定期在导柱和压臂的配合面涂抹润滑脂，清理底座表面的切屑和加工废液即可长期保持使用精度，不会因为长期使用出现夹持力衰减或者定位偏移的问题，适合作为生产工位的基础夹持工装长期配置。
